机架式直流供电单元结构设计

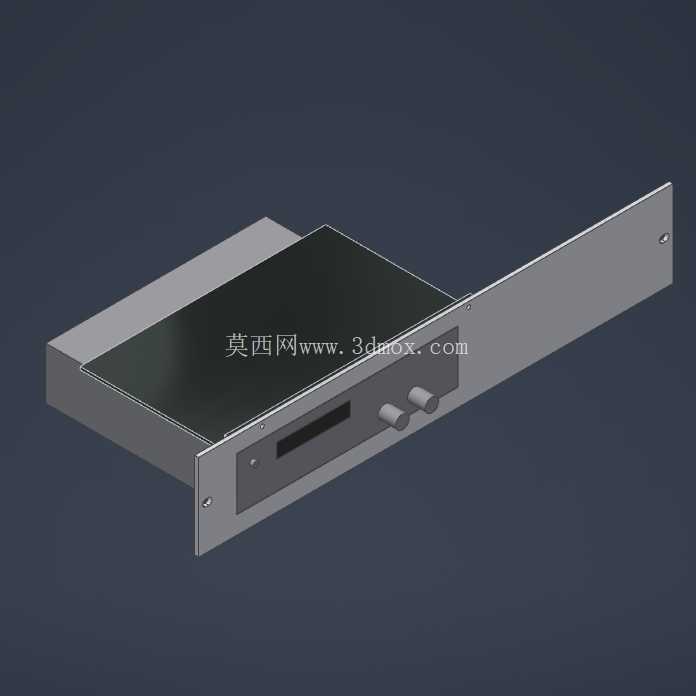

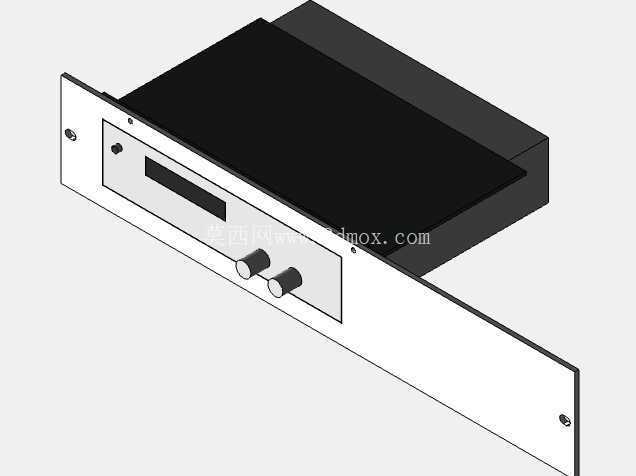

　　这款机架式直流供电单元的结构设计，完全围绕标准19英寸机柜安装场景展开，日常多部署在工业控制柜、通讯基站机柜、测试设备机架内部，负责为机架内搭载的各类工控板卡、信号处理模块、小型传感单元提供稳定的低压直流输出，是机柜内部供电链路里的核心前端转换部件。从结构设计逻辑来看，整个壳体采用1.2mm厚冷轧钢板折弯成型，前面板做了哑光黑喷塑处理，既满足机柜内部的视觉统一性，也能避免长期使用过程中表面剐蹭露锈，前面板上预留的长条形开孔是状态显示屏的安装位，下方两个同轴旋钮分别对应输出电压微调、输出通道切换功能，旋钮旁预留的细小开孔是电源指示灯、故障告警灯的透光位，所有面板开孔的公差控制在±0.1mm，确保后期装配时显示屏、旋钮、指示灯不会出现卡滞或者缝隙不均的问题。

　　设备主体的安装法兰边严格遵循标准机架的孔位间距设计，法兰边上的两个安装孔位正好对应机柜立柱的U位固定孔，安装时不需要额外做转接支架，直接用M6机柜螺丝就能完成固定，整个设备的深度控制在220mm，适配市面上绝大多数深度600mm及以上的标准网络机柜、工控机柜，不会出现因为设备过长顶到机柜后门、或者过浅导致线缆弯折半径不足的问题。壳体内部的结构做了分层设计，靠近前面板的区域预留了显示控制板的安装柱，安装柱上压铆了M3铜螺柱，控制板直接用螺丝固定即可，不需要额外做支撑结构；中部区域是功率变换模块的安装位，底板上预留了散热鳍片的固定孔位，同时壳体两侧做了密集的通风冲孔，冲孔的翻边高度控制在0.8mm，既保证通风面积满足散热需求，也不会因为冲孔导致壳体刚度下降；后部区域是接线端子的安装位，预留了输入电源接线、输出回路接线的开孔，同时做了接地螺柱的预留，确保设备接地可靠，满足工业现场的电气安全要求。

　　从实际使用的角度出发，这款结构设计充分考虑了现场运维的便利性，前面板的所有操作部件都布置在运维人员站立操作时的舒适触碰范围内，不需要探身到机柜深处就能完成电压调整、状态查看的操作；设备整体重量控制在2.1kg，单人就能完成上架安装，不需要额外辅助；壳体的折弯边角都做了R2圆角处理，避免安装运维过程中划伤操作人员的手部。在结构强度校核层面，整个壳体的折弯边都做了压筋处理，在板材厚度不增加的前提下，将壳体的整体抗形变能力提升了40%以上，即使在运输过程中受到挤压、或者上架后长期承重，也不会出现壳体变形导致内部板卡移位、接插件松脱的问题。

　　前面板和主体壳体采用卡扣加螺丝的双重固定方式，日常维护拆卸前面板时，只需要拧下两侧的两颗固定螺丝就能翻开前面板，不需要把整个设备从机柜上拆下来，大幅降低了现场运维的工作量。设备底部预留了扎带固定位，内部接线完成后可以用扎带将线缆固定在底板上，避免设备运输或者运维过程中线缆拉扯导致接线端子松脱，引发供电故障。从安装边界来看，这款设备上下各预留了1U的通风间距要求，安装时不要在上下相邻位置布置满负荷的发热设备，避免热量堆积影响供电单元的使用寿命；左右两侧和机柜立柱之间预留了5mm的间隙，不会因为机柜立柱的安装误差导致设备卡滞无法装入；后部接线区域预留了80mm的线缆弯折空间，即使是较粗的输入电源线，也能保证足够的弯折半径，不会出现线缆芯线折断的问题。
