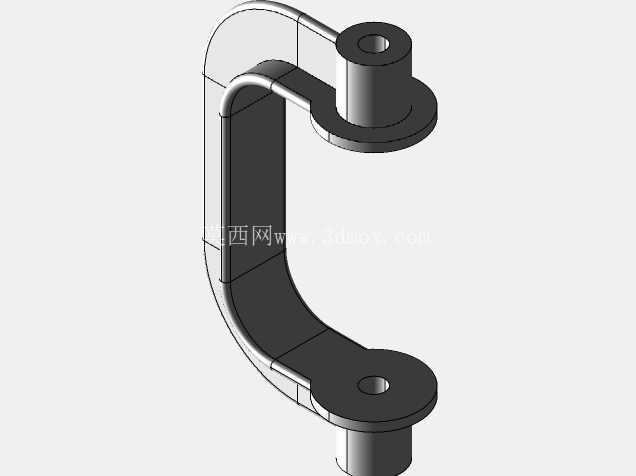

这款C型结构的阀件连接支架,主要应用在工业流体管路的减压阀配套安装场景中,承担阀组两端组件的定位、连接与载荷传递作用,在低压流体输送管网、小型实验台流体回路、设备内置气路调压单元中都能见到这类结构的身影。不同于常规直连式的阀件安装结构,该支架采用开口C型的弯臂构型,能够在有限的安装空间内错开管路周边的干涉部件,为减压阀两端的接头、调节旋钮预留出足够的操作与拆装空间,避免安装后阀件调节部位被周边结构遮挡,日常运维时不需要拆解周边管路就能完成调压操作。

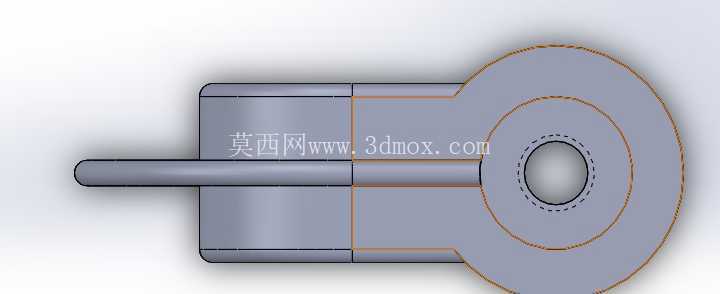

从功能特性来看,支架上下两端的带孔凸台是核心安装接口,上端凸台采用带法兰边的圆柱凸台结构,中心通孔用于穿装固定螺栓或者对接管路接头,法兰边的平面能够与减压阀上端的安装面完全贴合,保证连接时的接触刚度,避免长期受流体振动影响出现连接松动;下端凸台为平置圆盘结构,中心同样设置安装通孔,用于对接减压阀下端的管路或者固定基座,两个安装孔的同轴度在设计时做了严格约束,保证安装后阀件的受力方向与管路轴线重合,不会因为安装偏斜导致阀体内的密封件出现偏磨,延长调压阀的整体使用寿命。弯臂部分采用等截面的圆弧过渡设计,没有尖锐的直角转角,一方面能够降低支架成型过程中的应力集中问题,不管是采用金属切削加工还是注塑成型工艺,都能避免转角处出现成型缺陷,另一方面圆弧过渡的弯臂在承受管路内流体压力波动带来的冲击载荷时,能够通过微小的弹性形变吸收部分振动能量,减少振动向安装基座传递,降低整个管路系统的振动噪音。
设计过程中,首先要明确的是安装边界约束:两个安装端面的中心距需要匹配对应规格减压阀的总装高度,不能出现安装后阀件被支架挤压或者间隙过大导致连接螺栓受剪的问题;C型开口的宽度要大于减压阀主体的最大外径,保证阀件能够从侧面顺利装入支架内部,不需要从端部穿装,适配已经完成初步布管的现场改装场景;弯臂的厚度需要根据阀件的额定工作压力做强度校核,在满足1.5倍额定压力下的结构强度要求的前提下,尽可能减小壁厚来控制整体重量,避免支架自重对管路接头造成额外的弯曲载荷。安装时,上端凸台的法兰面需要与减压阀上端盖的安装面完全贴合,装配前要清理两个结合面的毛刺与杂物,避免存在硬质点导致结合面出现缝隙,影响连接密封性;下端圆盘与基座连接时,要在螺栓处加装平垫与防松垫圈,因为流体管路长期存在微幅振动,普通螺纹连接容易出现预紧力衰减,防松结构能够保证长期使用的连接可靠性。
在实际应用场景里,这类支架常配套在小型气动控制系统的减压阀安装中,比如生产线的气动工装调压回路、实验室小型气路实验台的阀组固定,相比整块式的安装座,C型开口结构的散热条件更好,减压阀工作过程中产生的热量能够通过开口空间快速散出,不会因为支架包裹导致阀件温度过高,影响内部密封橡胶件的使用寿命。同时弯臂的侧面没有多余的凸起结构,在密集布置的阀组阵列中,相邻支架之间不会出现干涉,能够缩小阀组之间的安装间距,提升阀岛的集成度,节省设备内部的安装空间。设计建模时,两个安装孔的轴线平行度公差需要控制在合理范围内,否则安装后阀件会出现倾斜,导致管路接头处产生额外的安装应力,长期使用容易出现接头漏气或者管路断裂的问题;弯臂与两端凸台的连接位置采用大圆角过渡,避免应力集中导致支架在压力冲击下出现断裂,尤其是在频繁启停的流体回路中,压力冲击载荷是静载荷的2-3倍,足够的圆角过渡能够大幅提升结构的抗疲劳性能。
