法兰连接手动截止阀结构设计展示

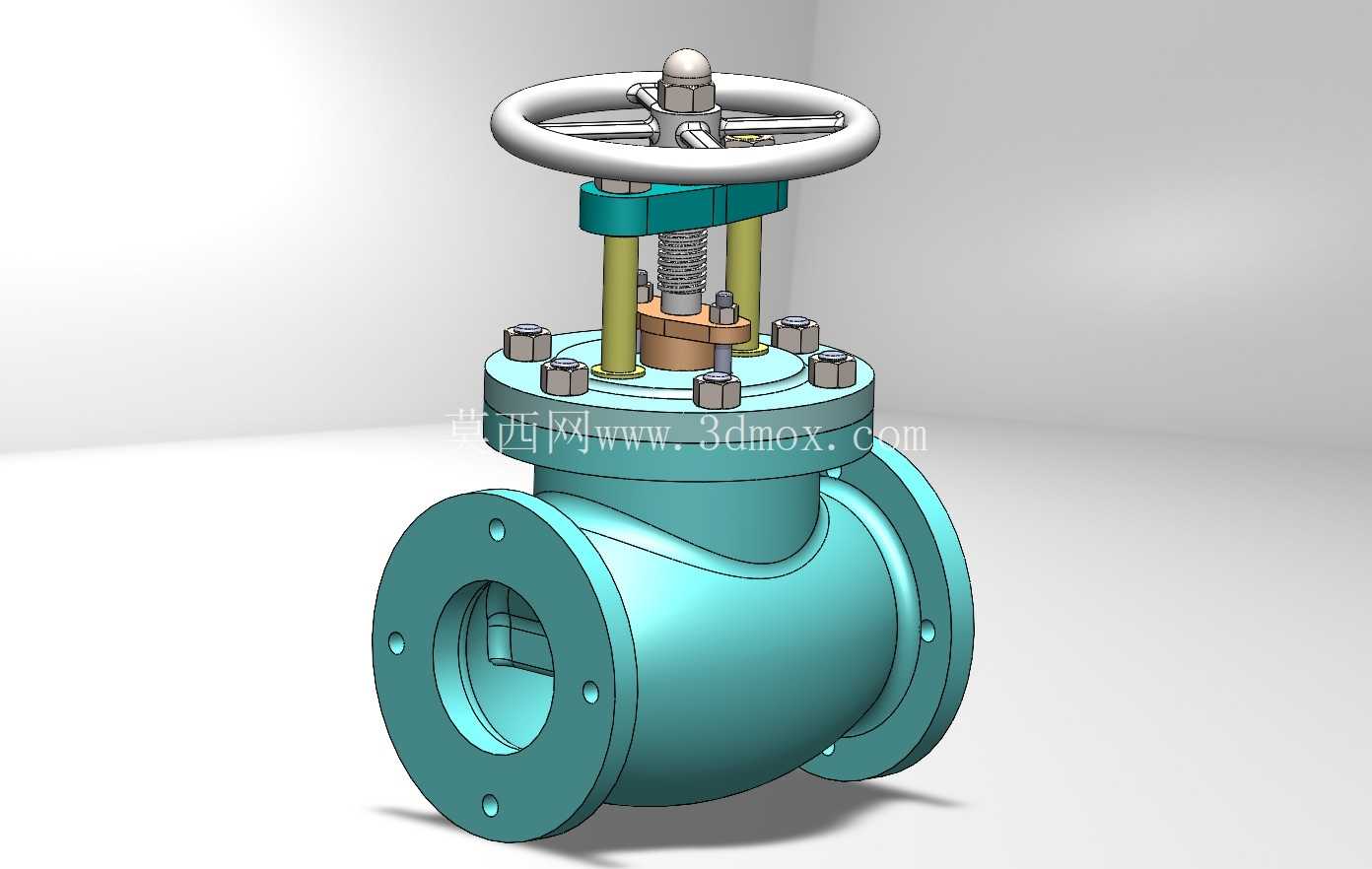

　　在石化、市政给排水、热力输送、工业循环水系统等场景中，手动法兰截止阀是管路流体调控的核心执行部件，主要承担管路介质截断、流量微调的功能，相比闸阀其密封面受介质冲蚀磨损更小，调节精度更优，适合对启闭行程、密封可靠性有明确要求的中低压管路场景。这款截止阀采用直通式法兰连接结构，整体流道为S形设计，介质从阀体一端法兰进入，绕过阀瓣密封面后从另一端法兰流出，流道的转向设计可降低介质高速流动对密封面的直接冲刷，延长密封副使用寿命。

　　阀体采用等壁厚渐变设计，法兰端与中腔过渡位置做了圆弧加厚处理，避免铸造应力集中，两端法兰为标准凸面法兰结构，法兰盘上均匀分布螺栓通孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固实现端面密封，安装时需注意介质流向与阀体标识一致，低进高出的流向设计可保证阀门关闭时阀杆填料腔不长期承压，降低填料泄漏风险。阀盖与阀体采用中法兰螺栓连接结构，中法兰位置设置密封垫片，通过周向均匀布置的六角螺栓施加预紧力实现中腔密封，阀盖上部设置填料函结构，内部填充柔性石墨或聚四氟乙烯填料，通过填料压盖的螺栓预紧力压紧填料，实现阀杆与阀盖之间的动密封，避免介质沿阀杆间隙外漏。

　　阀杆采用梯形螺纹传动结构，上部与手轮通过键连接实现周向固定，下部与阀瓣采用T型槽连接，转动手轮时阀杆随螺纹传动做升降运动，带动阀瓣实现启闭动作，阀杆梯形螺纹的螺距匹配手轮直径设计，操作力矩符合手动操作的人机工程要求，单人无需额外加力杆即可实现额定压力下的启闭操作。手轮为轮辐式铸钢结构，外圈设置滚花防滑结构，顶部设置阀杆锁紧螺母，避免手轮与阀杆发生轴向窜动。阀瓣为平面密封结构，密封面堆焊硬质合金，可适配水、蒸汽、油品等多种常规介质，阀瓣导向结构设置在阀盖下部的导向套内，启闭过程中阀瓣无径向偏移，保证密封面贴合精度，避免关闭时出现偏磨导致密封失效。

　　建模过程中严格遵循阀门设计的相关标准，对所有配合尺寸做了公差匹配：阀杆与填料函的间隙控制在动配合公差范围内，既保证阀杆升降顺畅无卡滞，又避免间隙过大导致填料泄漏；中法兰螺栓的孔位与法兰密封面的垂直度做了约束，保证螺栓紧固时密封垫片受力均匀；手轮转动行程与阀瓣升降行程做了参数化关联，可直接通过修改手轮转动角度模拟阀门不同开度下的流道通流面积变化。模型完整还原了内部装配关系，包含阀体、阀瓣、阀杆、阀盖、填料压盖、手轮、连接螺栓、密封垫片等全部零部件，各零件之间的装配约束完全符合实际装配逻辑，可直接用于装配干涉检查、操作动作模拟、工程图导出，也可作为阀门选型时的结构参考，帮助设计人员直观了解阀门内部构造，在管路布局时提前核对安装空间，避免现场安装时出现与周边管路、设备的干涉问题。
