手动小型管材弯折加工工装结构

　　这款手动弯管工装主要面向小批量五金加工、现场管路布设、维修改制等场景使用，区别于大型数控弯管设备的高投入、大占地特性，它可以直接固定在工作台面完成小直径金属、非金属圆管的冷弯折作业，不需要额外配套液压站、电控系统，单人即可操作，尤其适合水电安装、小型五金作坊、设备维修班组的现场作业需求，能解决现场管路改制时缺乏专用弯折设备、管材弯折容易出现扁管、折痕、角度不准的常见问题。从结构设计逻辑来看，整个工装采用模块化的分体式设计，底部是带安装孔的平板基座，使用时可以通过螺栓或者快速夹钳固定在工作台、槽钢支架等刚性支撑面上，基座的安装边界预留了足够的操作空间，不会出现操作时手柄与安装面干涉的问题。

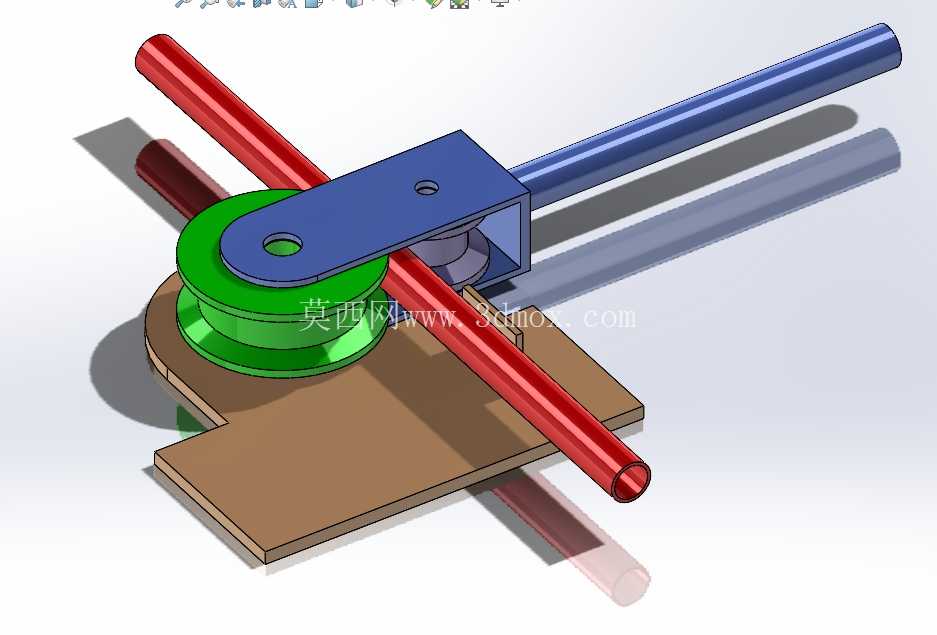

　　核心成型部分包含定半径成型轮、压块以及摆动压臂三个核心部件：成型轮固定在基座上，轮缘加工有与目标管材外径匹配的圆弧凹槽，弯折时管材嵌入凹槽内，凹槽的深度设置为管材半径的三分之二，既可以保证管材定位不滑脱，又能避免压合时管材被挤压出现截面变形；压块安装在摆动压臂的前端，同样带有与管材匹配的圆弧槽，压臂绕成型轮的中心轴转动时，压块会推动管材沿着成型轮的圆弧面逐步弯曲，最终得到与成型轮半径一致的弯管段。设计时特意将压臂的力臂长度做了优化，在保证操作力矩足够的前提下，不会因为力臂过长导致操作空间占用过大，常规直径10mm以内的金属管材弯折时，单人施加手臂力量即可完成成型，不需要额外加接延长杆。

　　成型轮与压块的接触面都做了圆角过渡处理，没有尖锐棱角，避免弯折过程中刮伤管材表面，对于表面质量要求较高的装饰管材、薄壁不锈钢管也能适用。从安装尺寸来看，基座平板的长宽尺寸控制在常规台虎钳的夹持范围内，就算没有螺栓固定的条件，也可以直接用台虎钳夹持基座完成临时固定，适配多种作业场景。摆动压臂的转动行程覆盖了0到180度的弯折角度需求，作业时可以根据需要在任意角度停留，不需要额外的角度限位块也能靠操作人员的经验控制弯折角度，熟练作业时角度误差可以控制在2度以内，满足大部分管路布设的精度要求。

　　和市面上常见的简易弹簧弯管器相比，这款工装的成型一致性更好，不会出现弹簧弯管器容易打滑、弯折半径不受控的问题，也不会因为管材壁厚差异出现弯管段起皱的情况；和大型液压弯管机相比，它没有复杂的密封元件、动力元件，几乎不需要日常维护，长期存放也不会出现元件老化失效的问题，在没有电源、气源的野外作业场景下也能正常使用。设计过程中特意简化了零件的加工工艺，所有结构件都可以采用常规的板材切割、铣削加工完成，不需要特殊的铸造、锻造工艺，小作坊也能自行加工制作，零件之间的连接采用标准螺栓销轴，易损件更换非常方便，当需要加工不同外径的管材时，只需要更换对应凹槽尺寸的成型轮和压块即可，不需要更换整个工装主体，大幅降低了多规格管材加工的配套成本。在实际使用过程中，管材从成型轮与压块之间的间隙穿入，定位到需要弯折的长度位置后，扳动压臂绕转轴转动，压块会逐步将管材压贴在成型轮的圆弧面上，整个弯折过程是渐进式的，不会出现瞬间冲击力导致管材扁瘪的问题，对于壁厚1mm以内的薄壁管材，也能保证弯管段的圆度满足管路通流的要求，不会因为截面变形导致管路通径减小、介质流动阻力增大的问题。基座的结构设计做了减重处理，在保证刚性的前提下去除了非受力区域的多余材料，整体重量控制在单人可以轻松搬运的范围内，方便不同作业点位之间转移使用。
