二十四米户外直立式金属爬梯塔架结构

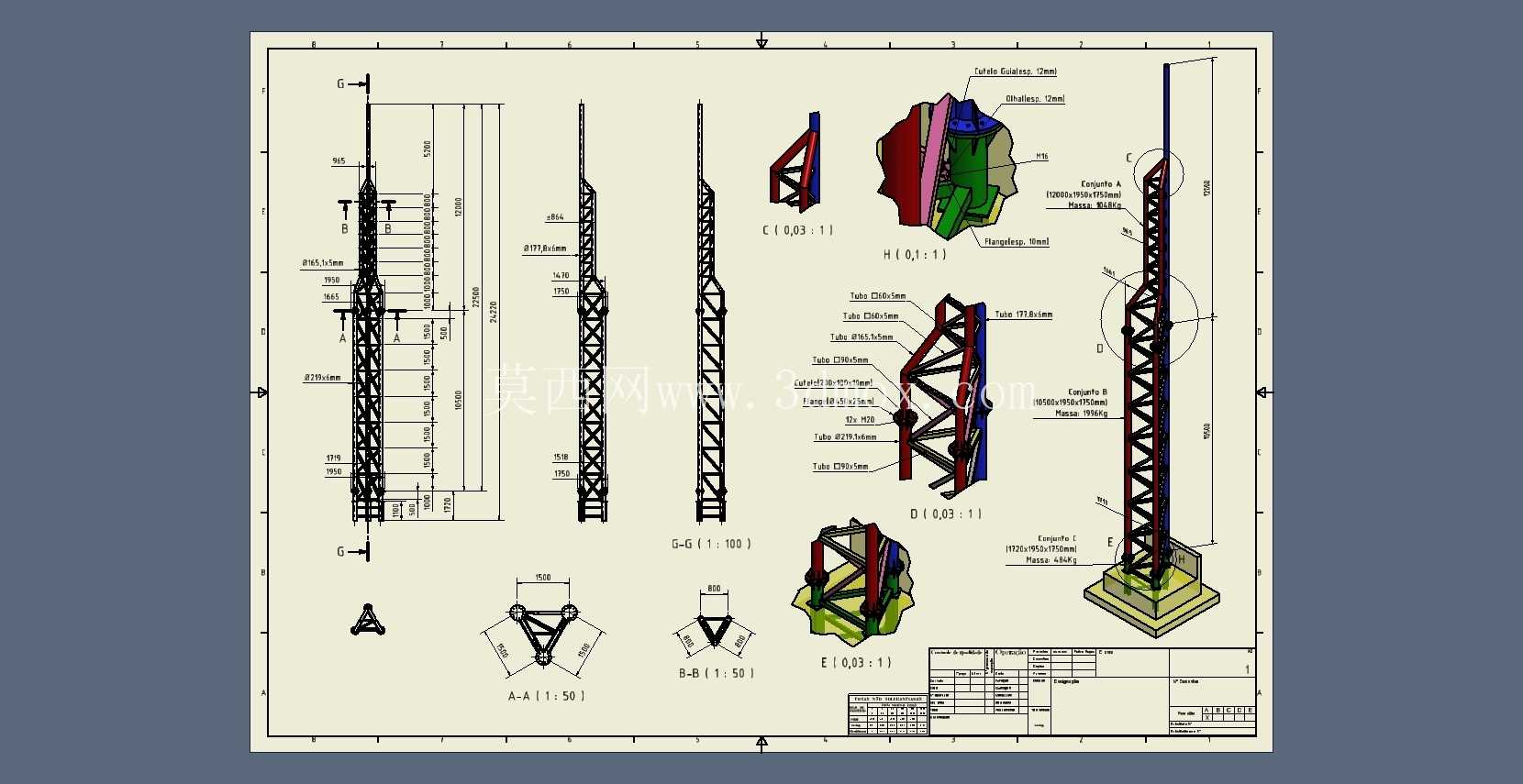

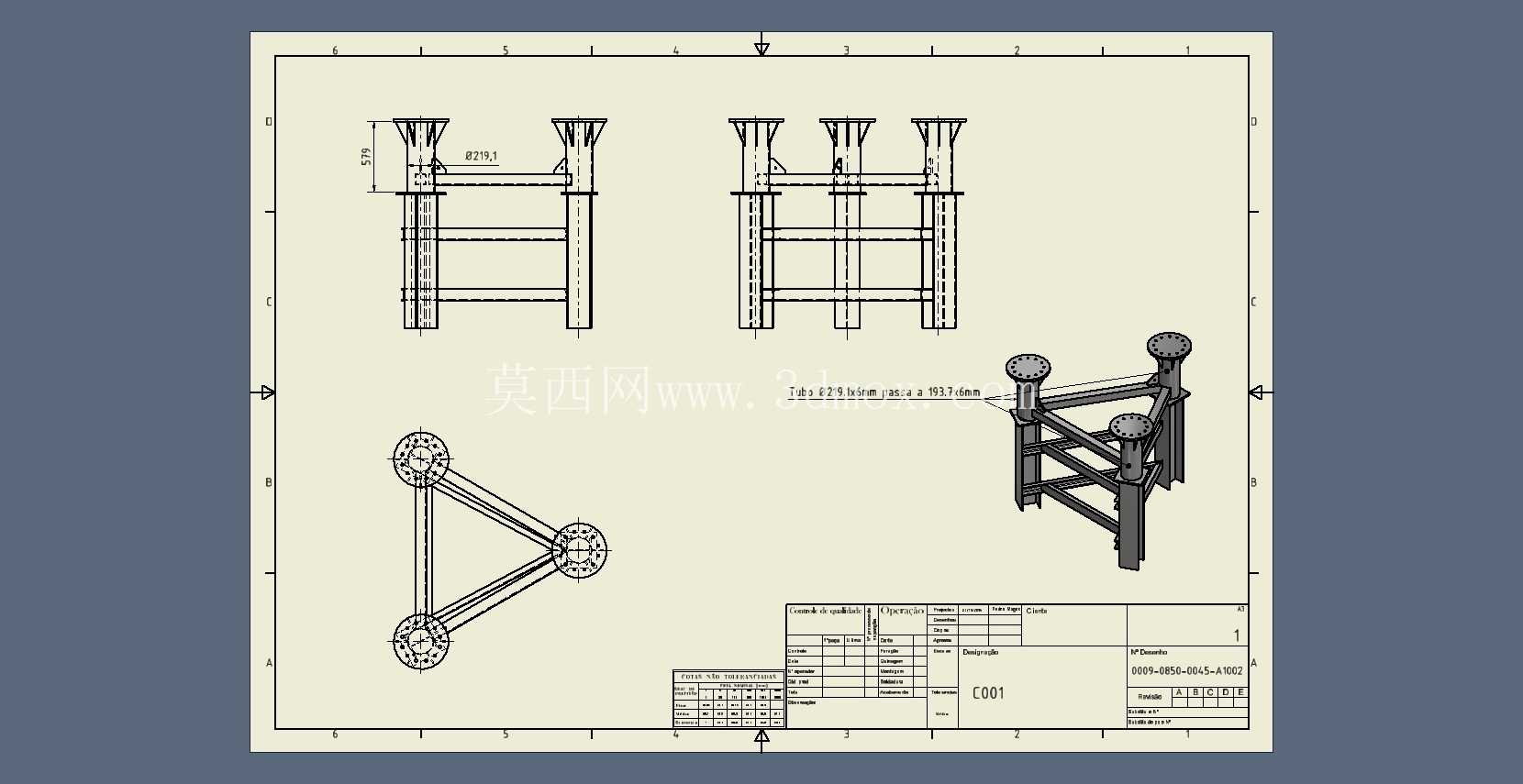

　　做户外工业设施配套结构设计快十二年，经手的直立塔类结构少说也有三四十套，这套24米金属塔的建模逻辑，完全是照着现场安装、后期运维的实际需求倒推出来的，没有为了建模好看做多余的造型。先从安装边界说，底部采用的是扩展式方形基座，落地接触面做了加大处理，预埋螺栓孔位的排布完全避开了现场常见的地下管线排布盲区，基座上的爬梯起始段做了15度的外倾偏移，避免运维人员登塔时脚部磕碰基座边缘，这个细节是早年做通讯塔安装时踩过坑总结出来的——之前有项目爬梯贴基座太近，冬季穿厚劳保鞋登塔时鞋尖频繁磕到混凝土基座，不到半年就有三四个运维人员反映这个问题，这次建模时直接把偏移量做进了结构里，不用后期现场切割改件。

　　塔架主体的主支撑采用双立柱并行结构，立柱之间每隔1.2米设置一道横向连接肋，连接肋同时兼做爬梯的侧边固定点，爬梯踏步采用防滑齿形结构，踏步间距严格控制在300mm，符合高空作业的登踏步幅习惯，不会出现步距过大登塔费力、步距过小频繁倒脚的问题。爬梯全程设置双侧护笼，护笼的竖向栏杆间距不大于120mm，横向护圈从距离基座2.2米高度开始设置，一直延伸到塔顶作业平台下方，护笼的弧度做了人体工程学适配，人员在爬梯上转身系安全绳时，背部不会被护圈硌到，同时护圈的强度经过受力校核，能承受人员意外倾倒时的侧向冲击力，不会出现变形脱开的情况。

　　塔身上段设置了一根通长的蓝色线缆穿管，从塔顶一直延伸到基座侧面的接线仓位置，穿管每隔1.8米用抱箍固定在主立柱上，抱箍处预留了3mm的伸缩间隙，避免四季温差变化导致管材热胀冷缩出现变形拉裂。塔顶位置设置了设备安装法兰盘，法兰盘的孔位做了通用化设计，能适配常见的户外监测设备、信号天线、小型气象采集装置的安装需求，不用针对不同设备重新打孔改位。

　　从应用场景来说，这类金属塔主要用在工业园区周界安防监测、厂区气象数据采集、野外小型通讯中继站搭建、矿区边界扬尘监测点布设这些场景，相比传统的桁架式通讯塔，这种带一体化爬梯的结构安装速度更快，所有构件都采用螺栓连接，现场不需要焊接作业，普通的安装班组配合小型吊机就能在一天内完成整体组装，后期运维时人员可以直接通过爬梯抵达塔顶作业，不需要额外搭设登高作业平台，大幅降低后期的维护成本。

　　设计时特意做了风载荷校核，整体结构能承受沿海地区12级阵风的冲击，主立柱的型材选型没有冗余浪费，每一段立柱的壁厚都根据所在高度的受力情况做了梯度调整，下段受力大的位置壁厚稍厚，上段受风载荷影响小的位置适当减薄，在保证结构强度的前提下尽可能控制整体自重，降低运输和安装的成本。爬梯和主立柱的连接点都做了加强筋处理，避免长期使用后连接螺栓松动导致爬梯晃动，所有外露的金属构件表面都预设了热镀锌防腐的处理余量，建模时已经考虑了镀锌层的厚度公差，安装时不会出现孔位对不上的问题。

　　另外在基座位置预留了接地极连接点，现场安装时直接把接地扁钢和预留点焊接就能完成防雷接地布设，不需要额外在塔身上焊接固定点，破坏防腐层。塔架的所有构件都做了分段设计，最长的单段构件不超过6米，能满足普通货运车辆的运输要求，不需要申请超限运输许可，这一点对于偏远地区的项目来说非常重要，之前有项目做的整段8米立柱，光超限运输的成本就占了构件成本的三分之一，这次建模时特意把分段长度卡在了常规运输的尺寸边界内。
