12米跨径桁架式金属桥梁结构设计

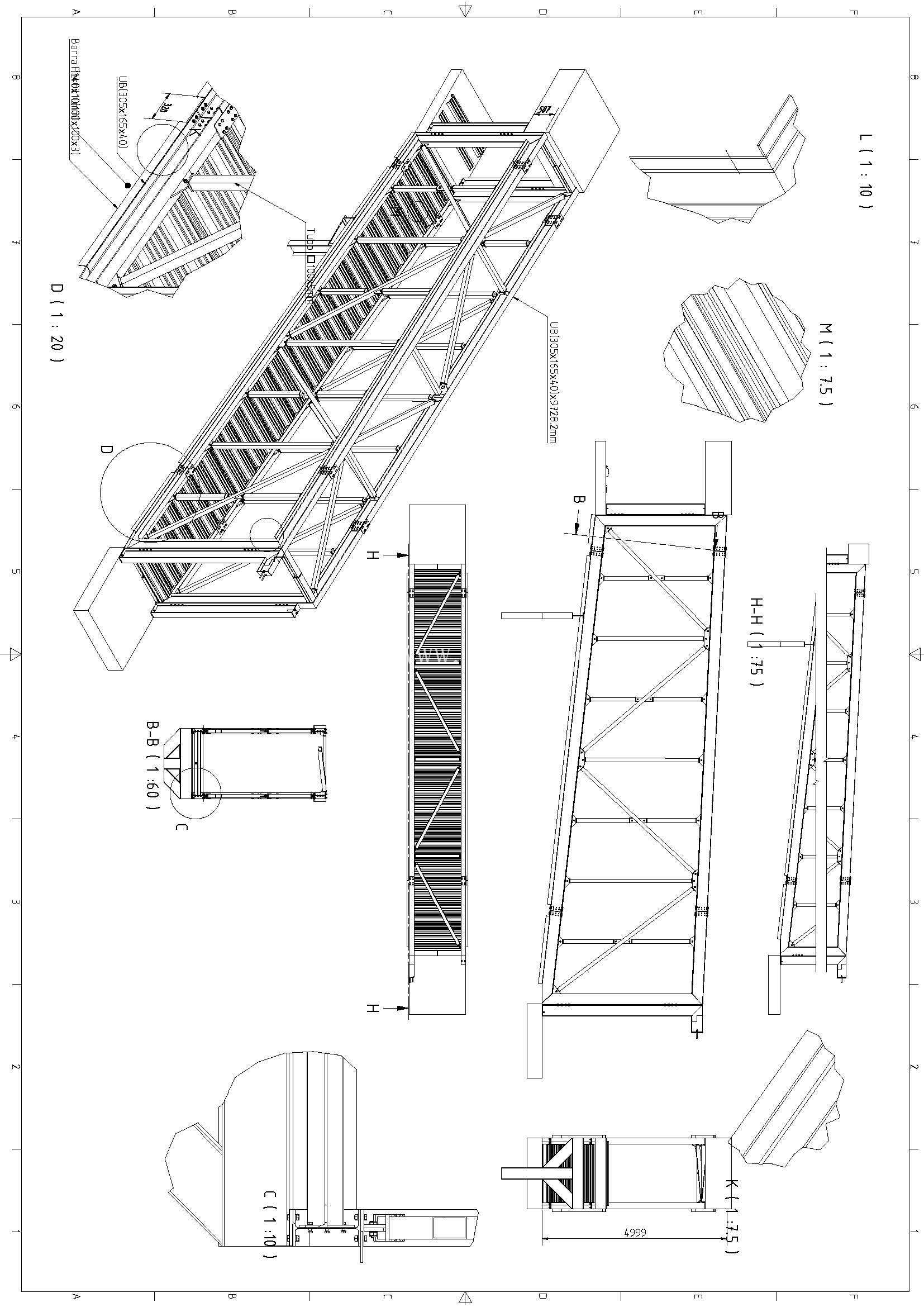

　　在中小跨度人行交通、厂区临时通行、景区步道接驳的场景中，12米级的金属桁架桥是兼顾结构强度、施工便捷性与成本控制的常用选型，本次呈现的结构方案针对12米净跨需求做了完整的构件拆分与装配逻辑设计，可直接用于预制加工阶段的结构校核与施工模拟。从结构受力逻辑来看，该桥采用经典的普拉特桁架构型，上弦杆承担压应力、下弦杆承担拉应力，斜向腹杆根据受力方向做了截面差异化配置，相比实腹梁结构能减少40%以上的钢材用量，同时保证跨中挠度控制在规范允许的1/500跨度范围内，避免通行过程中出现明显的竖向振动。

　　桥体两端设置的混凝土支墩承担上部结构的全部竖向荷载与水平制动力，支墩顶部预设的预埋钢板与桥端的端横梁采用螺栓铰接，既可以释放温度变化带来的结构伸缩应力，也能在后期维护时快速更换受损构件，不需要整体拆除桥体。桥面部分采用模块化的格栅板铺设，单块格栅板的尺寸控制在两人可搬运的重量范围内，安装时不需要大型吊装设备，仅靠人工配合小型机具就能完成铺装作业，格栅板的镂空设计可以快速排走桥面雨水，避免冬季积雪结冰带来的通行安全隐患，同时减少风荷载对桥体的正面作用力，提升强风环境下的结构稳定性。从设计边界来看，该桥的总宽度适配双人并行的通行需求，两侧的防护栏杆高度符合人行设施的安全规范，栏杆立柱与桁架上弦杆采用一体化焊接设计，不需要额外做栏杆的独立基础，减少现场安装的工序数量。桁架的各杆件之间采用节点板栓接连接，所有连接孔位在工厂预制阶段就完成高精度加工，现场安装时不需要二次钻孔，仅需按照编号对齐后穿入高强螺栓并按规定扭矩紧固即可，整体安装周期可控制在1个工作日内，适合应急通行、临时施工便道等对建设周期要求较高的场景。

　　在结构细节处理上，不同受力等级的杆件采用了差异化的型材截面，主受力弦杆采用矩形空心型钢，抗扭性能优于同等截面积的角钢，腹杆根据受力大小分别采用不同规格的等边角钢，在保证结构安全冗余的前提下尽可能降低自重，桥体两端的端横梁做了加劲肋补强，避免支墩局部承压造成的构件变形。考虑到户外使用的防腐需求，所有钢构件在出厂前都需要做抛丸除锈后喷涂防腐底漆与面漆，焊缝位置做额外的防腐补涂处理，整体防腐寿命可达到15年以上，后期维护仅需对表面涂层做局部修补即可。

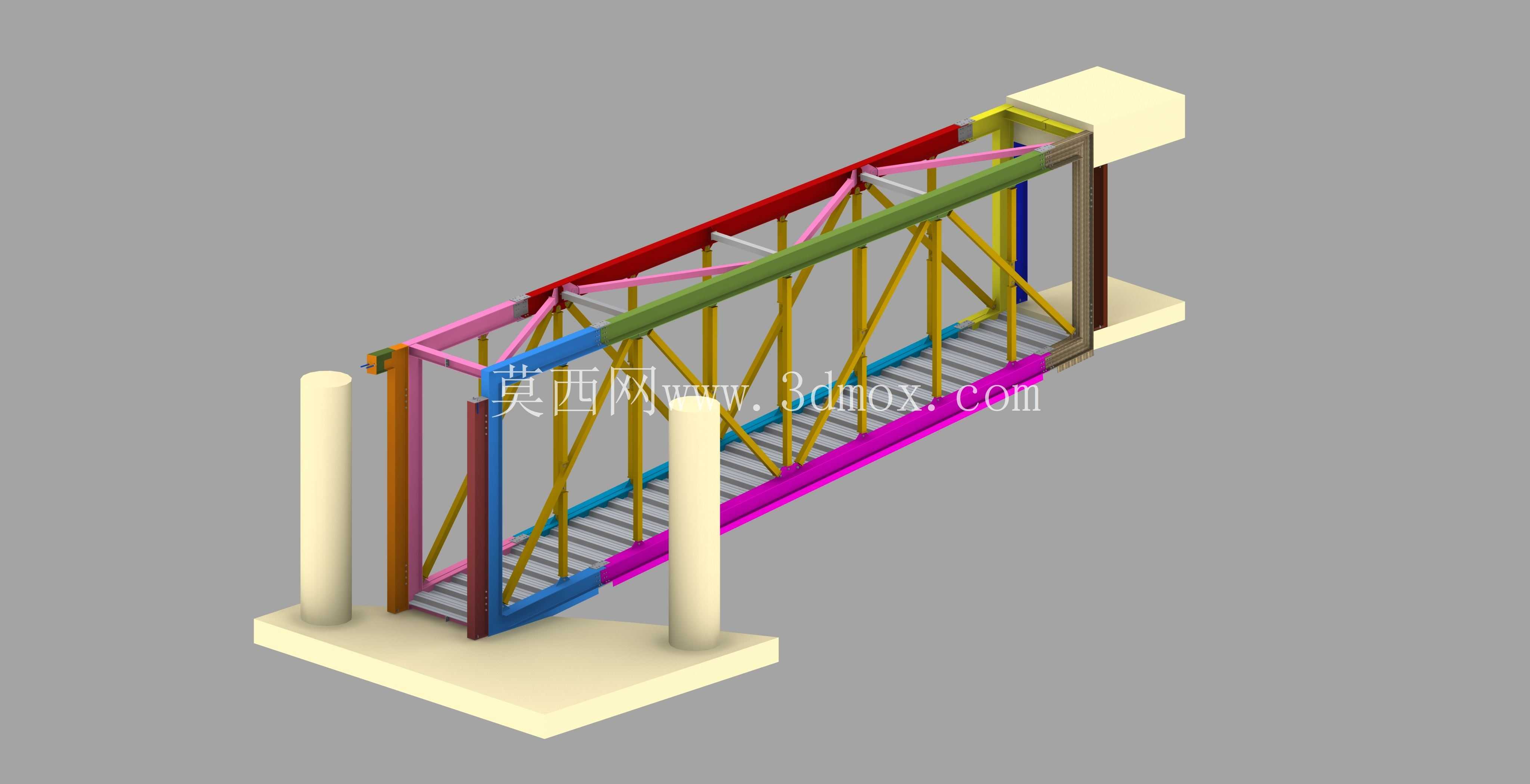

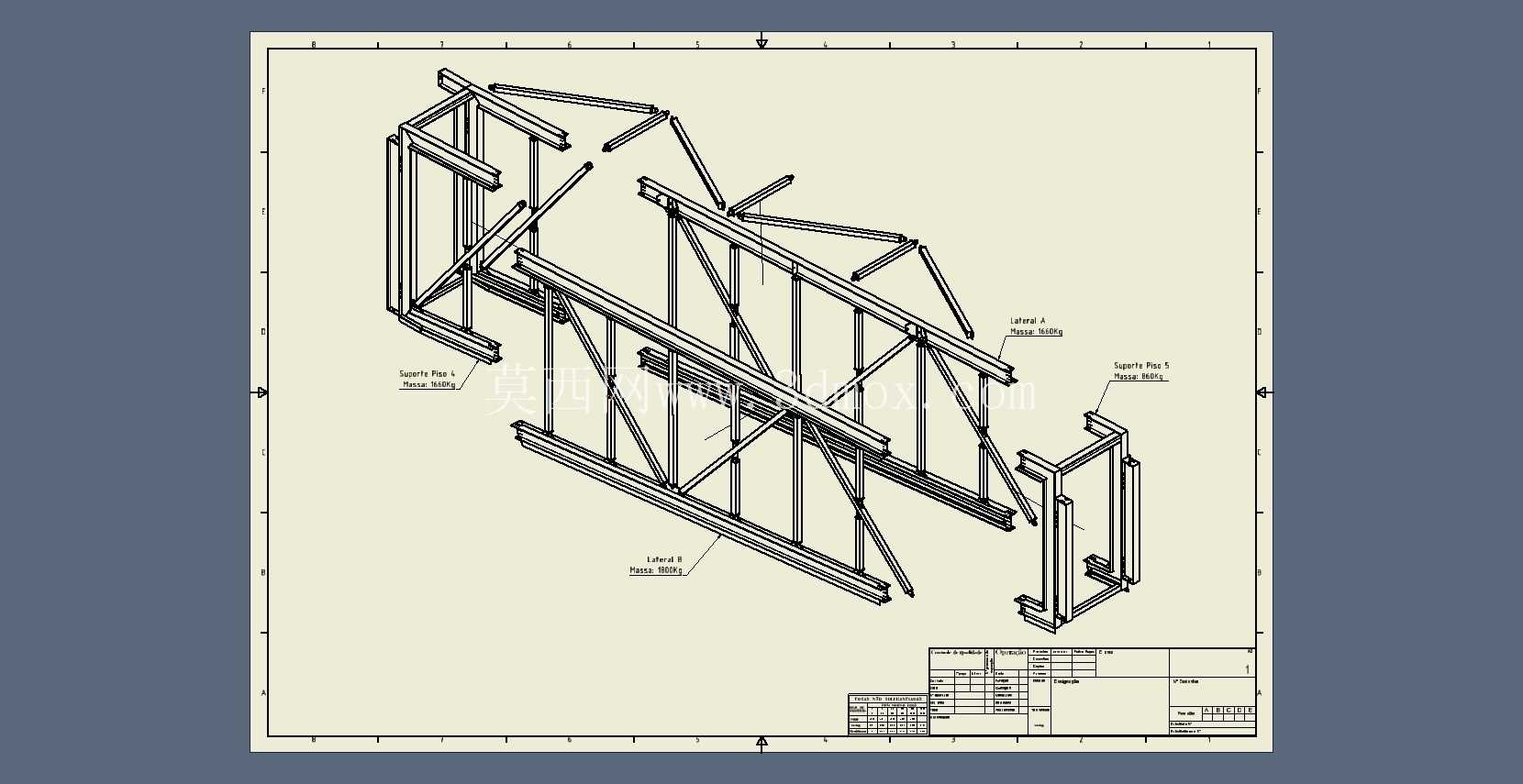

　　从装配逻辑来看，整个桥体可拆分为两个桁架片、桥面系、栏杆、支墩四个独立模块，运输时可将桁架片平放堆叠，不需要超宽运输车辆，普通货运车辆即可完成全部构件的转运，对于交通不便的山区、景区点位，甚至可以通过人力搬运构件到现场后组装，不需要修建临时施工便道。在受力校核层面，该结构除了满足均布活荷载的通行要求，还额外考虑了小型机具推行的集中荷载工况，跨中位置可承受不超过5kN的集中荷载，满足日常维护机具、小型手推车的通行需求，桁架的横向联系杆每隔2米设置一道，保证两个桁架片的整体协同受力，避免出现侧向失稳的问题。支墩的基础尺寸根据常见的软土地基承载力做了保守设计，基础底面积足够分散上部荷载，不需要做额外的桩基处理，在承载力达到80kPa以上的原状土地面即可直接安装，大幅降低基础施工的成本与周期。
