25立方容量8米高塔式储水支撑平台

　　这套高位储水支撑结构，核心服务于厂区、小型集中供水片区的稳定水压保障场景，区别于地面储水设施，依托8米的架设高度形成自然重力压差，无需额外增设增压泵组即可覆盖一定半径内的生产、生活供水需求，尤其适配无稳定市政高压供水、需要错峰储水的城郊工业点位，也可作为临时施工片区的应急储水载体，规避地面储水罐需要额外配置增压设备带来的能耗与运维成本。

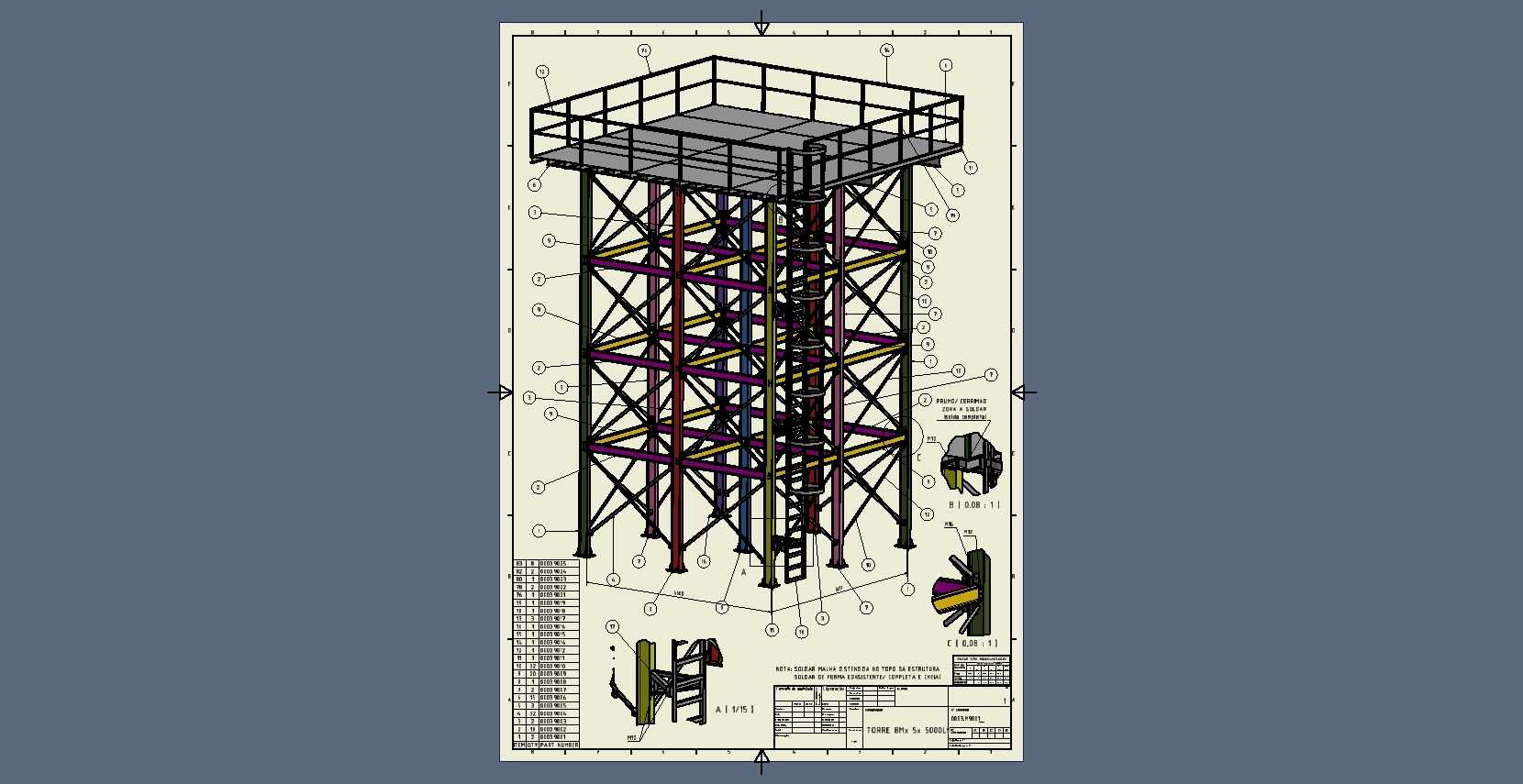

　　整体支撑框架采用6.2米见方的落地布局，四根主承重立柱沿平台四角分布，柱脚设置预埋连接端板，可直接与现场浇筑的混凝土基础锚接，安装边界需预留至少1.5米的周边操作空间，满足爬梯通行、日常巡检、构件维护的操作需求。框架横向设置多道横撑与斜向拉结构件，不同色彩的构件对应不同受力层级：主立柱承担上部储水罐体的全部竖向荷载，横向横撑负责抵消水平风载、检修动载带来的框架形变，斜向拉结则进一步强化整体框架的抗扭性能，即便在多风区域也能保障上部储水结构的稳定性，避免罐体倾斜、连接管路错位的问题。

　　上部操作平台沿储水罐组周边设置通长防护栏杆，栏杆高度符合工业操作平台的安全防护要求，平台板面采用防滑铺装，预留罐体安装定位孔与管路穿接空位，五个圆柱形储水罐在平台上呈规整排布，单罐容量累加后总储水规模达25立方米，罐体之间预留足够的检修间距，方便运维人员进入罐体之间检查阀门、管路连接状态。平台侧边设置直爬梯连通地面与操作平台，爬梯全程设置护笼结构，从地面2米高度处一直延伸到平台入口，保障上下通行人员的安全，爬梯踏步采用防滑型材制作，即便在潮湿天气下也能避免人员滑倒。

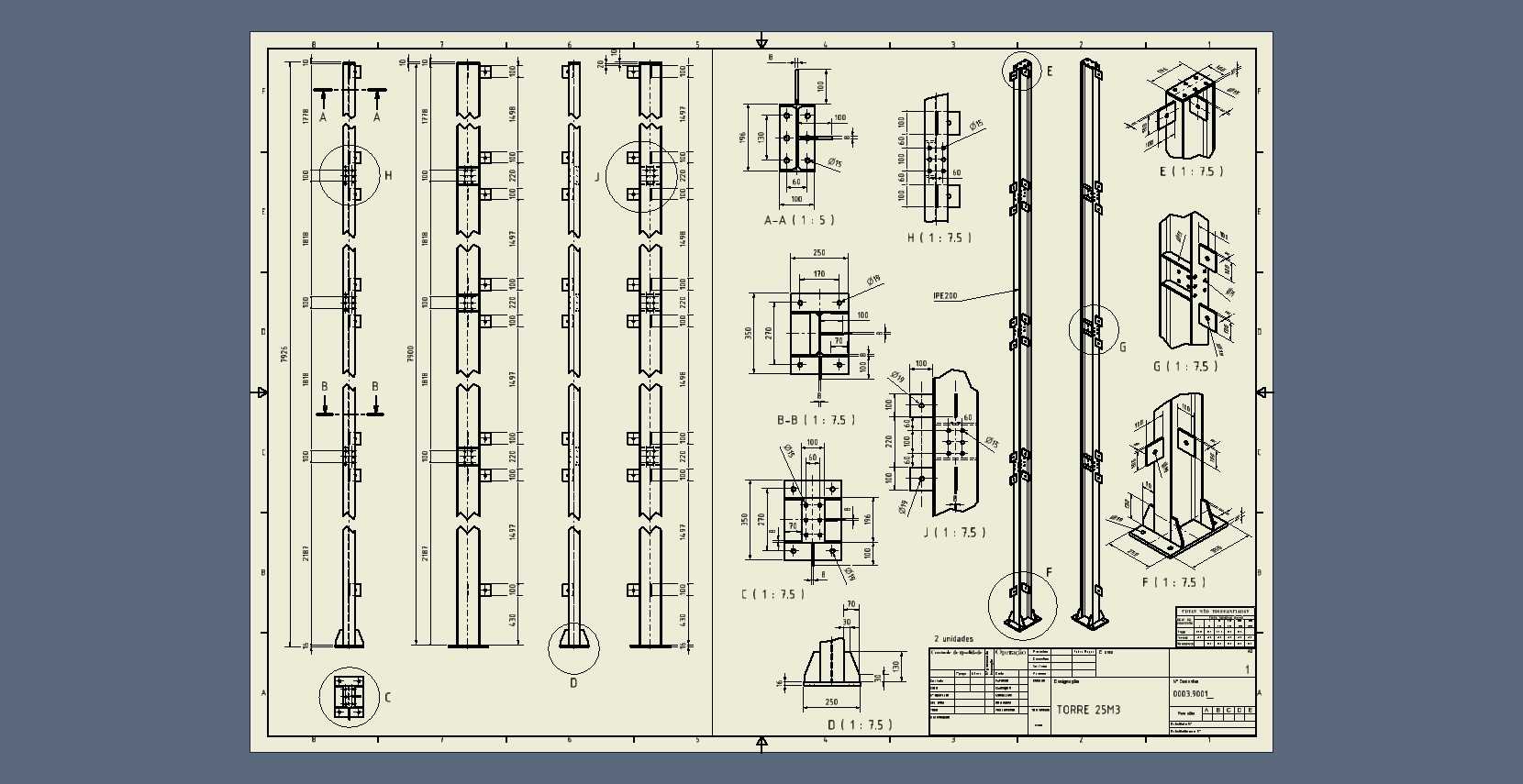

　　设计阶段优先考虑了现场组装的便捷性，所有钢构件均采用标准化分段设计，无需大型吊装设备即可完成散件转运与现场拼装，构件连接节点采用高强螺栓铰接与焊接结合的方式，主承重节点采用满焊强化，次要连接节点采用螺栓固定，既保障整体结构强度，也方便后期局部构件的更换维护。储水罐与平台框架的连接位置设置减震缓冲垫层，避免供水过程中水流扰动带来的结构共振，降低长期运行过程中连接节点的疲劳损耗。平台边缘还预留了管路延伸接口，可根据现场实际供水方向灵活调整进出水管路的布设位置，无需额外对平台结构进行二次开孔切割。

　　从结构受力核算角度，整套平台除了承担满水状态下25吨的水体自重，还额外预留了足够的检修荷载余量，可同时容纳多名运维人员在平台上开展检修作业，不会出现结构过载问题。防护栏杆的不同色彩分区也兼具安全警示作用，临边位置的红色栏杆段提示临边风险，常规通行段的绿色栏杆明确安全通行区域，降低人员操作时的坠落风险。爬梯入口处设置在框架侧边，避开罐体管路布设区域，人员上下通行时不会与管路、阀门产生干涉，日常巡检路径顺畅，从地面攀爬至平台全程无突出构件磕碰风险。
