曲柄变速箱传动机构Creo运动演示模型

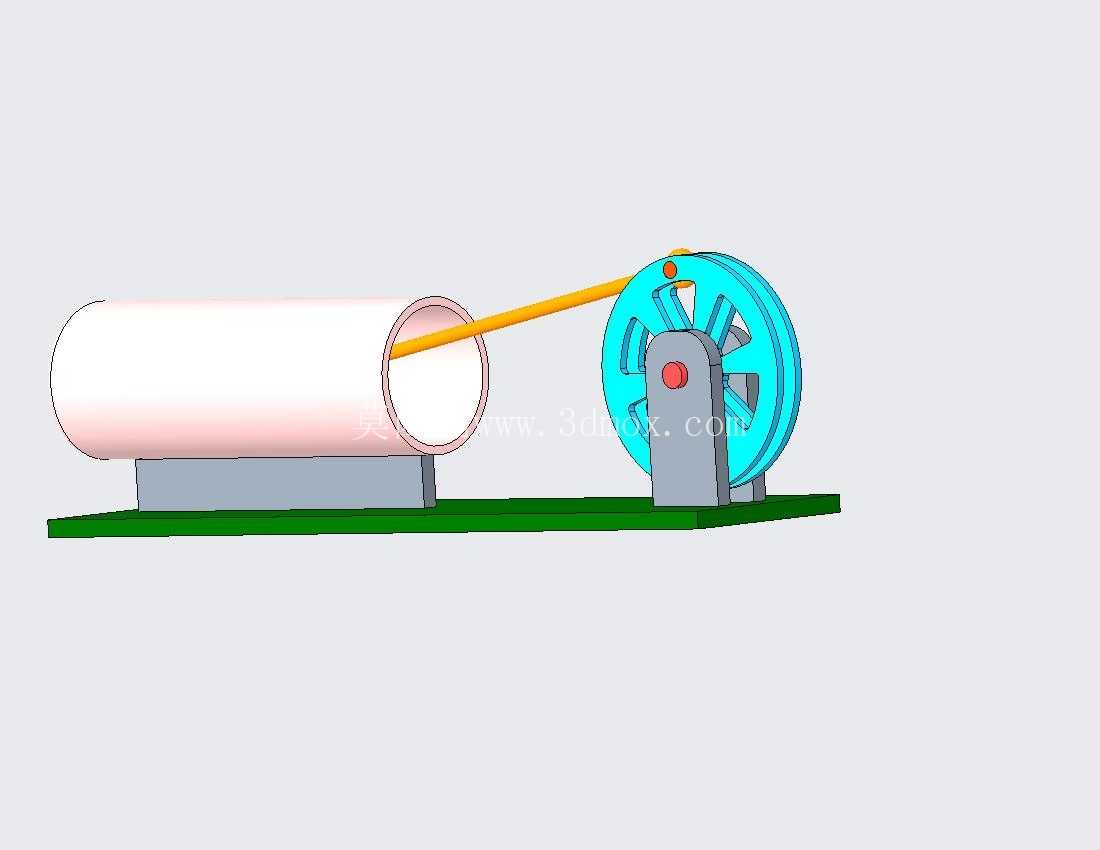

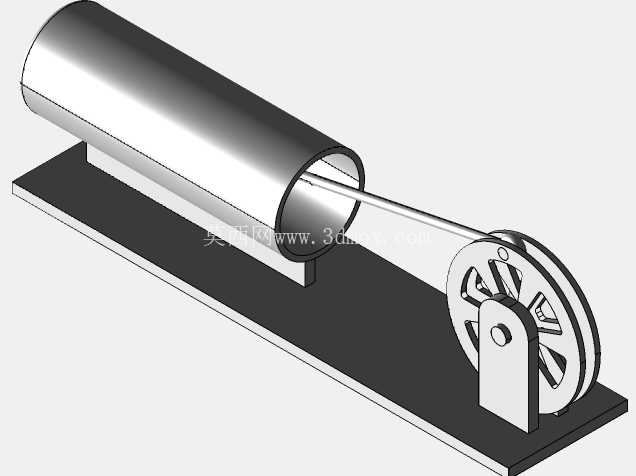

　　从结构功能上看，模型完整呈现了整套传动的动作链路：蓝色辐条式带轮作为动力输入或输出端，轮盘偏心位置通过铰接销轴连接黄色传动连杆，连杆另一端与卧式缸筒内的活塞组件铰接，带轮转动时，偏心点带动连杆做平面复合运动，进而推动活塞在缸筒内做规律的直线往复，整个运动副的配合间隙在建模时做了合理预留，铰接位置的转动自由度、活塞与缸壁的移动自由度都完全符合实际装配约束，不会出现运动干涉或死点卡滞的问题。这套曲柄变速箱传动机构模型，还原了经典曲柄滑块与轮系组合的运动逻辑，可直接用于机械原理教学演示、非标传动方案选型参考以及传动结构运动验证场景。在轻工自动化生产线的往复送料单元、小型冲压设备的动力输出端、老式蒸汽动力演示装置的传动段，都能见到这类结构的实际应用，它能将轮系的旋转运动转化为活塞杆的直线往复动作，也可反向将直线推力转化为旋转扭矩输出，适配小功率、低转速的动力传递工况。

　　设计这套模型时，首先要确定的是曲柄偏心距，这个参数直接决定了活塞的行程长度，建模时按照常规教学演示的常用比例，将偏心距设置为带轮半径的三分之一，既保证活塞有足够的可见往复行程，也避免连杆摆角过大造成侧向力超标；其次是连杆长度的匹配，连杆与偏心距的比值控制在4:1左右，这个比例下传动过程中活塞对缸壁的侧向压力处于合理区间，能有效降低实际加工后的磨损速率，延长构件使用寿命。缸筒部分采用卧式安装结构，底部设置了一体式安装支座，支座底面为平整安装基准面，预留了螺栓固定的工艺空间，安装时可直接通过T型螺栓将支座固定在设备台面或型材机架上，不需要额外设计转接安装板；带轮的支撑座同样为独立立式结构，底部与绿色安装平台做面接触固定，支撑座的中心高度与缸筒中心高度严格对齐，保证连杆运动时始终处于同一平面，避免出现附加弯矩造成铰接轴过早疲劳损坏。

　　从安装边界尺寸来看，整套机构的横向总长度以活塞处于最大伸出位置时为基准，不会超出安装平台的边缘范围，竖向高度从安装平台底面到带轮顶端的尺寸控制在常规教学演示台的可视高度范围内，方便观察者直观看到整套机构的运动全过程；带轮的辐条式结构除了减轻自身转动惯量之外，也能在运动演示时更清晰地观察轮体的转动角度，配合缸筒上的刻度标记还可直接读取活塞的实时位移量，用于验证曲柄滑块运动的位移曲线是否符合理论计算值。

　　建模过程中对各个运动副的配合面都做了公差适配，比如活塞与缸筒的配合采用间隙配合的尺寸公差，铰接销轴与连杆孔、带轮偏心孔的配合采用基孔制过渡配合，既保证转动灵活，又不会出现过大的窜动间隙；安装平台采用带一定厚度的平板结构，保证整套机构安装后的整体刚性，不会因为运动过程中的交变作用力出现平台变形或机构晃动。这类结构在实际应用中，往往需要根据传递的扭矩大小调整连杆截面尺寸、铰接轴直径以及带轮的辐条强度，模型中采用的等截面圆杆连杆、实心偏心销轴结构，适配的是小功率演示工况，如果要应用到实际生产设备中，还需要根据载荷谱对关键受力件做强度校核，调整构件的截面参数和材料选型。另外，模型的运动仿真设置完全按照实际运动逻辑配置，驱动端设置在带轮中心轴位置，给定恒定转速后即可模拟整套机构的连续运转，可直接用于运动学分析，提取活塞的速度、加速度变化曲线，验证机构的运动平稳性，也可通过调整偏心距、连杆长度的参数，快速对比不同参数下的运动特性，为实际方案设计提供直观的参考依据。
