双输出主轴增速齿轮传动箱体结构

　　从结构设计逻辑来看，箱体采用上下分箱的剖分式结构，合箱面通过周向布置的螺栓完成锁紧密封，既保证内部齿轮啮合腔的封闭性，避免润滑脂泄漏或是外界粉尘碎屑进入啮合区域，也能在检修维护时直接拆开上盖完成齿轮、轴承的更换，不需要将整个箱体从安装基座上完全拆卸。箱体两侧伸出的带衬套安装柱，是整套结构的安装定位基准，安装时只需要将两个柱体对准设备基座上的对应定位孔，穿入固定螺栓即可完成定位锁紧，不需要额外制作复杂的安装转接板，能降低配套设备的结构设计复杂度。这款双主轴齿轮传动结构，核心是实现单输入动力向两个输出端的同步分流，同时完成2.5倍的转速提升，在小型轻工设备、精密进给机构、台式加工辅具这类需要紧凑布局双输出动力的场景中十分适用。不同于常规同轴或平行轴单输出减速箱，该结构把输入轴布置在箱体侧部凸台位置，两个从动齿轮集成在箱体内部腔室，输出端通过顶部的密封端盖完成轴向定位，不需要额外加装外置的传动分路结构，能大幅缩减整套传动机构的安装占用空间。

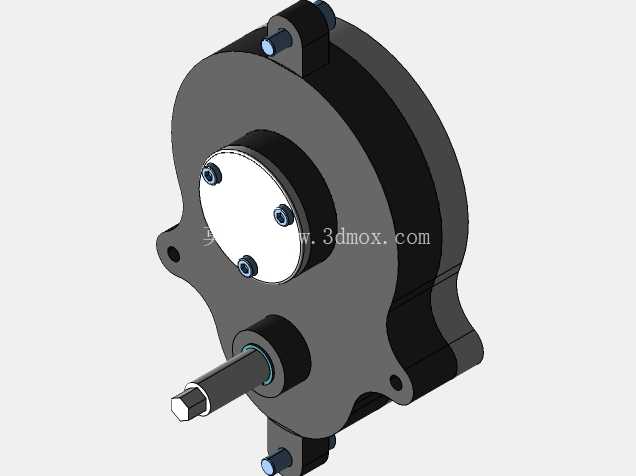

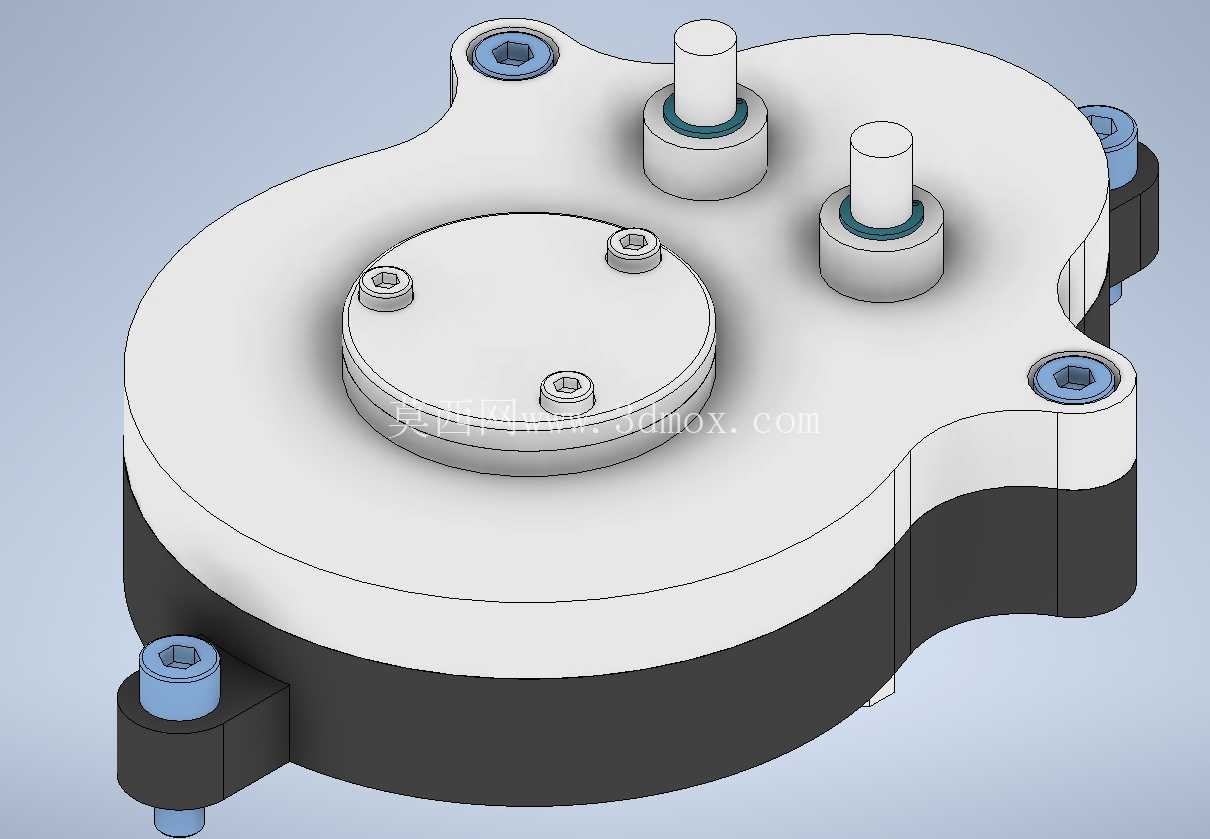

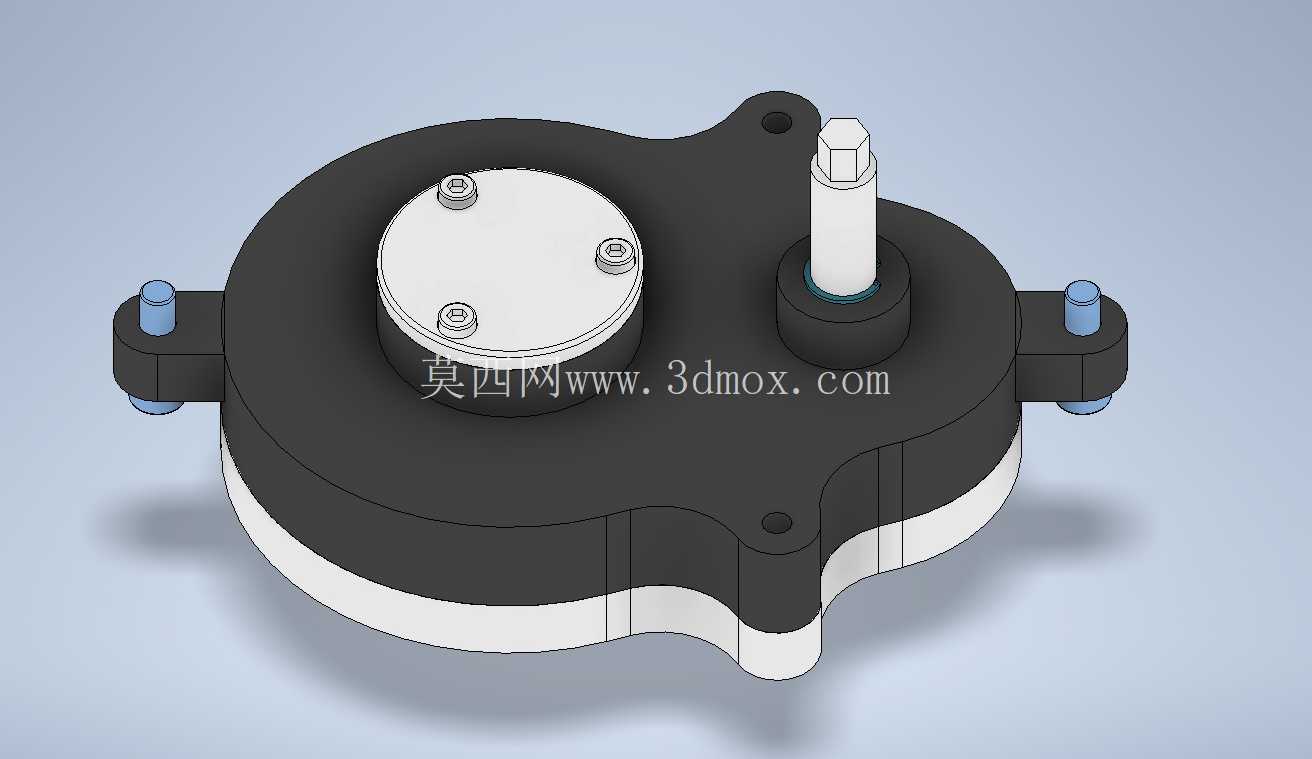

　　输入轴的伸出端做了六角轴头结构，既可以通过联轴器连接驱动电机，也可以直接配套手动摇柄实现手动驱动输入，适配不同动力源的接入需求，轴根位置加装的轴套能限制输入轴的轴向窜动，避免齿轮啮合时出现轴向错位导致的打齿、磨损加剧问题。顶部的圆形端盖通过三颗内六角螺栓固定在箱体上盖，端盖与箱体接触面预留了密封槽，可以加装O型密封圈实现静密封，端盖中心位置对应内部其中一个输出轴的轴承位，能压紧轴承外圈实现输出轴的轴向定位，保证齿轮啮合的侧隙处于合理区间。

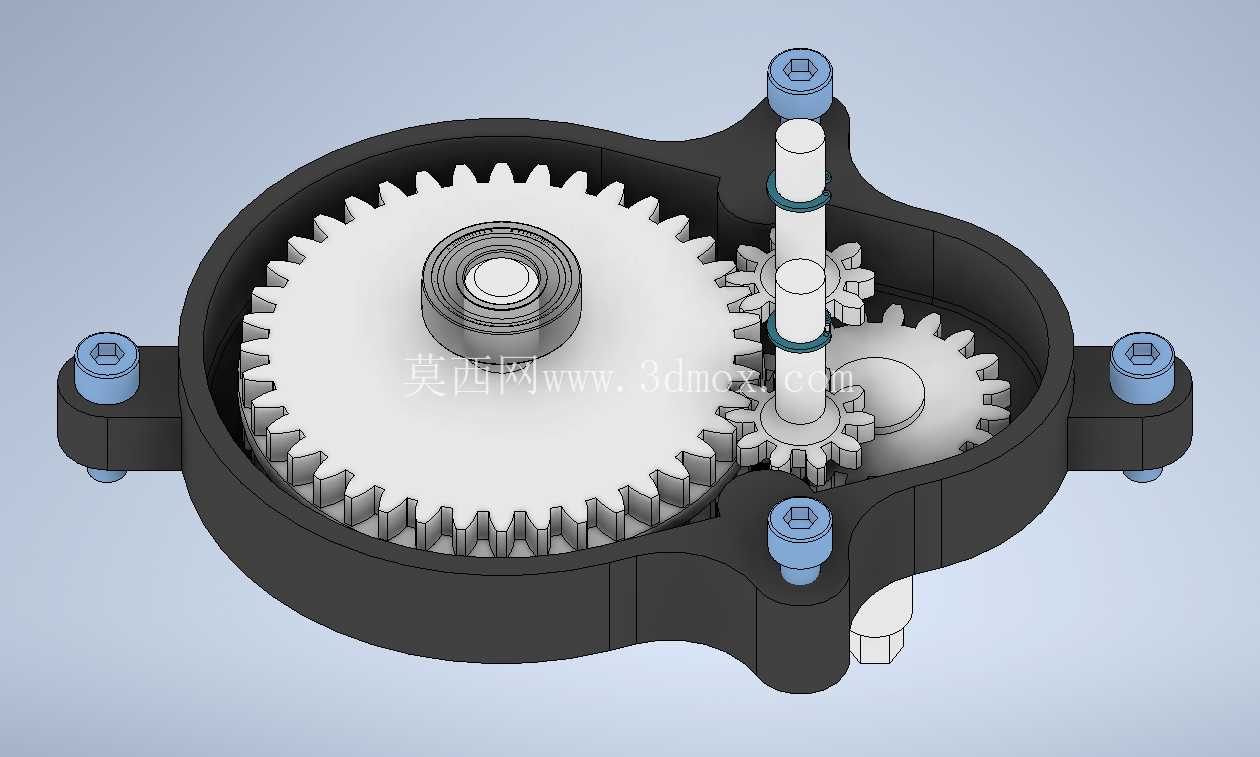

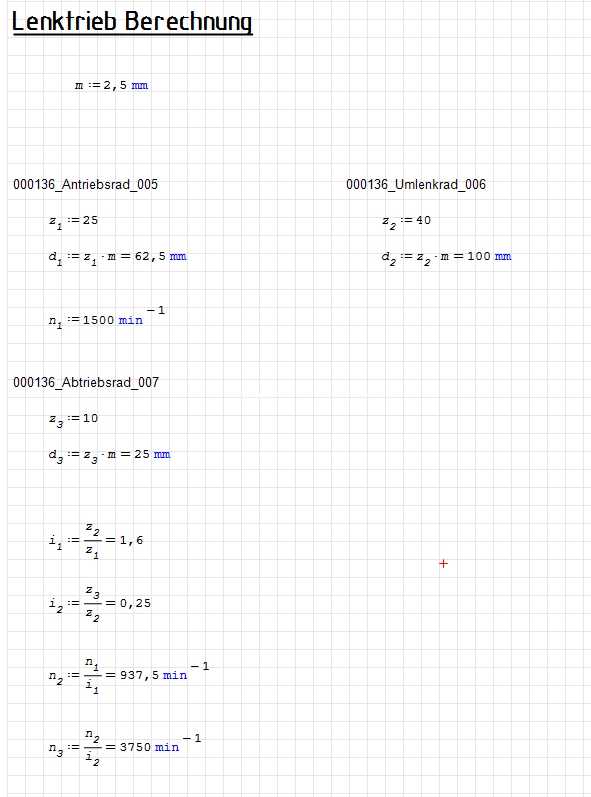

　　从传动参数匹配来看，内部主动齿轮与两个从动齿轮的齿数比经过精确计算，能保证两个输出端的转速同步提升至输入转速的2.5倍，两个从动齿轮对称布置在主动齿轮两侧，受力可以相互抵消一部分，降低输入轴轴承的径向载荷，延长轴承的使用寿命。箱体的外形轮廓根据内部齿轮的运动包络做了随形设计，没有多余的冗余结构，在保证内部齿轮运转不发生干涉的前提下，尽可能压缩箱体的整体体积，壁厚保持均匀一致，兼顾注塑或压铸加工时的工艺性，避免出现壁厚不均导致的缩痕、变形问题。

　　安装边界方面，两个侧安装柱的中心距、输入轴的伸出长度、输出轴的端面高度都做了标准化的尺寸适配，可以直接替换同安装尺寸的常规单输出齿轮箱，不需要对原有设备的安装结构做大规模改动，降低设备迭代改型的设计成本。在实际使用场景中，这类双输出增速齿轮箱常被用在小型双轴钻孔辅具、双轮送料机构、双工位打磨头等需要两个工作头同步同速运转的小型设备上，相比采用两个独立电机分别驱动的方案，能省去同步控制的成本，也能避免两个输出端因为电机转速差导致的动作不同步问题。结构设计时还考虑了润滑维护的需求，箱体内部腔室预留了足够的润滑脂存储空间，齿轮啮合过程中可以带起润滑脂持续润滑啮合面与轴承位置，不需要额外加装复杂的油路润滑系统，适合免维护或是长周期维护的使用场景。箱体边角位置都做了圆角过渡处理，既避免加工和装配过程中锐边划伤操作人员，也能降低应力集中，提升箱体的结构强度，在承受齿轮啮合带来的交变载荷时不容易出现开裂变形问题。
