变速器换挡用移位器叉结构设计

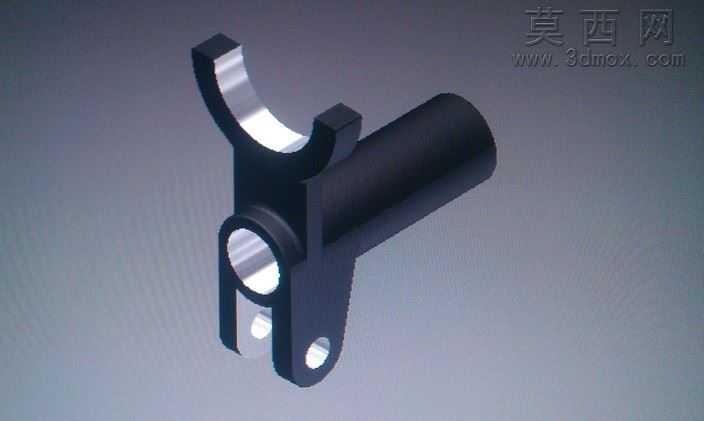

本作品为变速器换挡机构核心部件移位器叉的三维建模成果，建模阶段采用参数化设计思路，先以二维草绘勾勒零件的整体轮廓基准，明确叉形拨爪、圆柱套筒、铰接孔三大核心结构的尺寸约束关系，再通过拉伸、切除、倒角等基础特征命令逐步生成实体结构，过程中对各配合面的尺寸公差做了预留设计，保证后续装配环节的适配性。材质渲染阶段针对零件的实际使用场景做了区分处理，叉形拨爪的弧形工作面采用高亮金属材质，模拟实际零件经过淬火处理后的耐磨金属表面质感，还原工作面高频接触换挡齿套的加工特性；主体支撑结构与圆柱套筒部分采用哑光黑色硬质合金材质，既区分了不同功能区域的视觉表现，也符合工业机械零件表面发黑处理的工艺特征，铰接孔的内壁做了高光金属处理，体现销轴配合面的精加工精度。结构设计上，叉形拨爪的弧形开口弧度经过反复校核，可与换挡齿套的环形卡槽完全贴合，换挡过程中受力均匀不会出现卡滞；中部的铰接孔用于安装固定销轴，作为整个拨叉摆动的旋转支点，孔位与拨爪工作面的中心距严格匹配换挡行程参数；侧边的圆柱套筒用于套装在换挡导轴上，为拨叉的轴向移动提供导向支撑，套筒内壁与导轴的配合间隙控制在合理范围，既保证移动顺畅又不会出现旷量；下部的小型安装孔用于连接换挡驱动拉杆，将驱动机构的动力传递至拨叉带动其完成换挡动作。整体建模过程严格遵循机械零件设计规范，所有圆角、倒角的处理都符合加工工艺要求，不存在尖锐棱角与加工死角，渲染效果真实还原了零件的工业质感，各结构的受力路径经过合理优化，可满足变速器换挡过程中的强度与刚度需求，为后续的工程图生成、有限元受力分析、实物加工生产提供了精准的三维模型基础。
