水泥生产线煤磨工段工艺设备布局

　　原煤输送环节采用大倾角皮带输送机将原煤送入顶部的原煤仓，原煤仓设计成双曲线斗型结构，内壁衬有超高分子量聚乙烯耐磨板，下料锥角设置为68度，能有效避免湿原煤粘结挂壁导致的堵料问题，仓底配置的定量给料机采用称重式计量结构，可根据磨机实时负荷动态调整给料量，计量精度控制在±0.5%以内，保障磨机运行工况稳定。核心研磨设备选用立式辊磨机，相比传统球磨机系统电耗降低30%以上，磨机内部集成了研磨、烘干、选粉功能，入磨热风取自窑尾废气，可在研磨过程中同步完成原煤烘干，将入磨原煤水分从最高12%烘干至出磨煤粉水分≤1%，满足煤粉输送与燃烧的要求。这套三维布局还原的是新型干法水泥生产线核心的煤磨制备工段，整套系统布置在独立的多层钢混框架厂房内，核心功能是将原煤经过输送、计量、研磨、分选、输送全流程处理，制备出符合回转窑与分解炉燃烧要求的合格煤粉，是保障水泥熟料煅烧系统稳定供煤的核心工艺单元。从现场安装边界来看，整套煤磨系统的纵向布置高度差达到28米，横向跨距覆盖三个12米柱距的厂房区间，所有设备的荷载点都对应厂房结构的承重梁位置，前期建模阶段就已经核对了每台设备的动荷载、静荷载参数，避免后期安装时出现结构承重不匹配的问题。

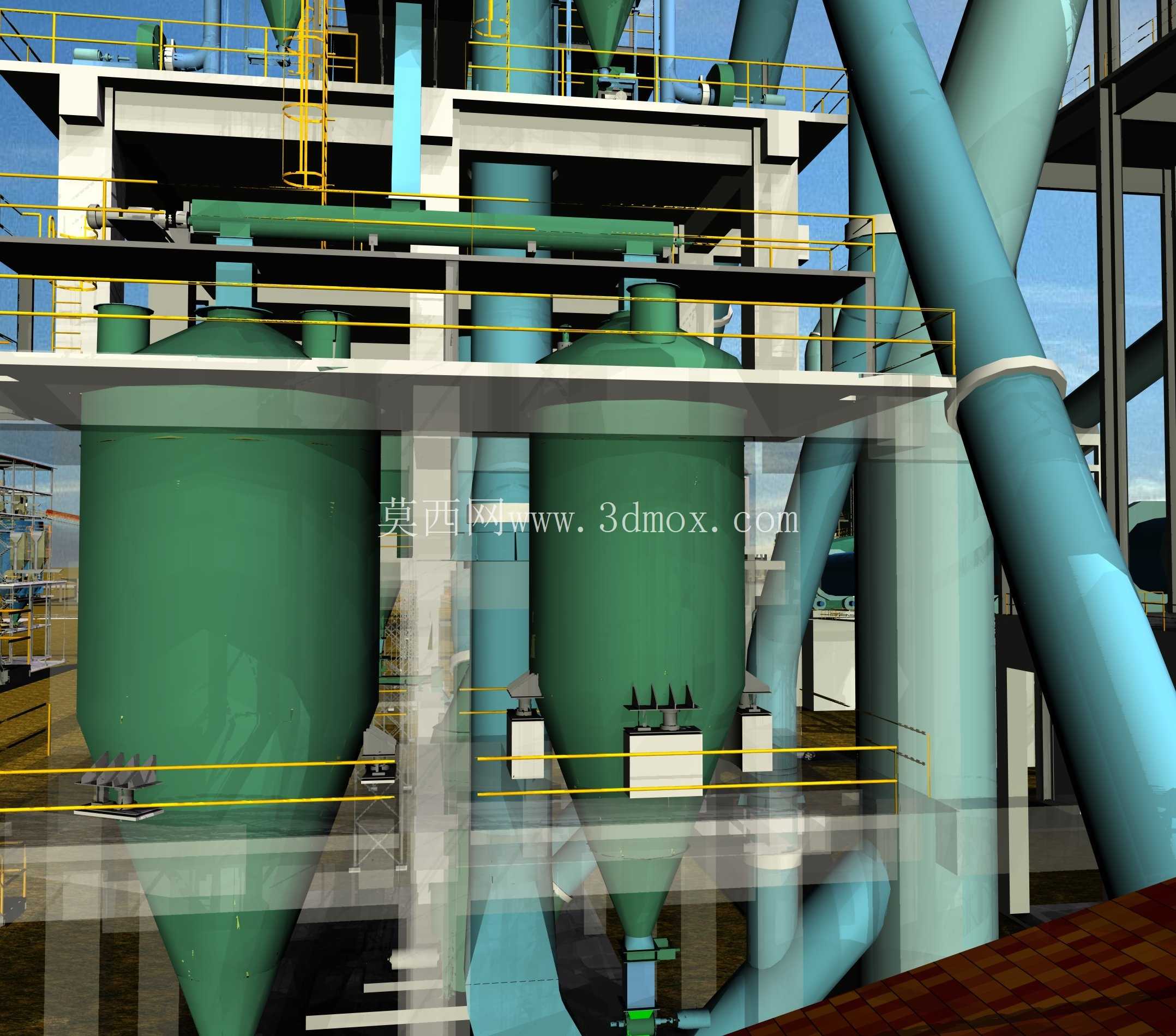

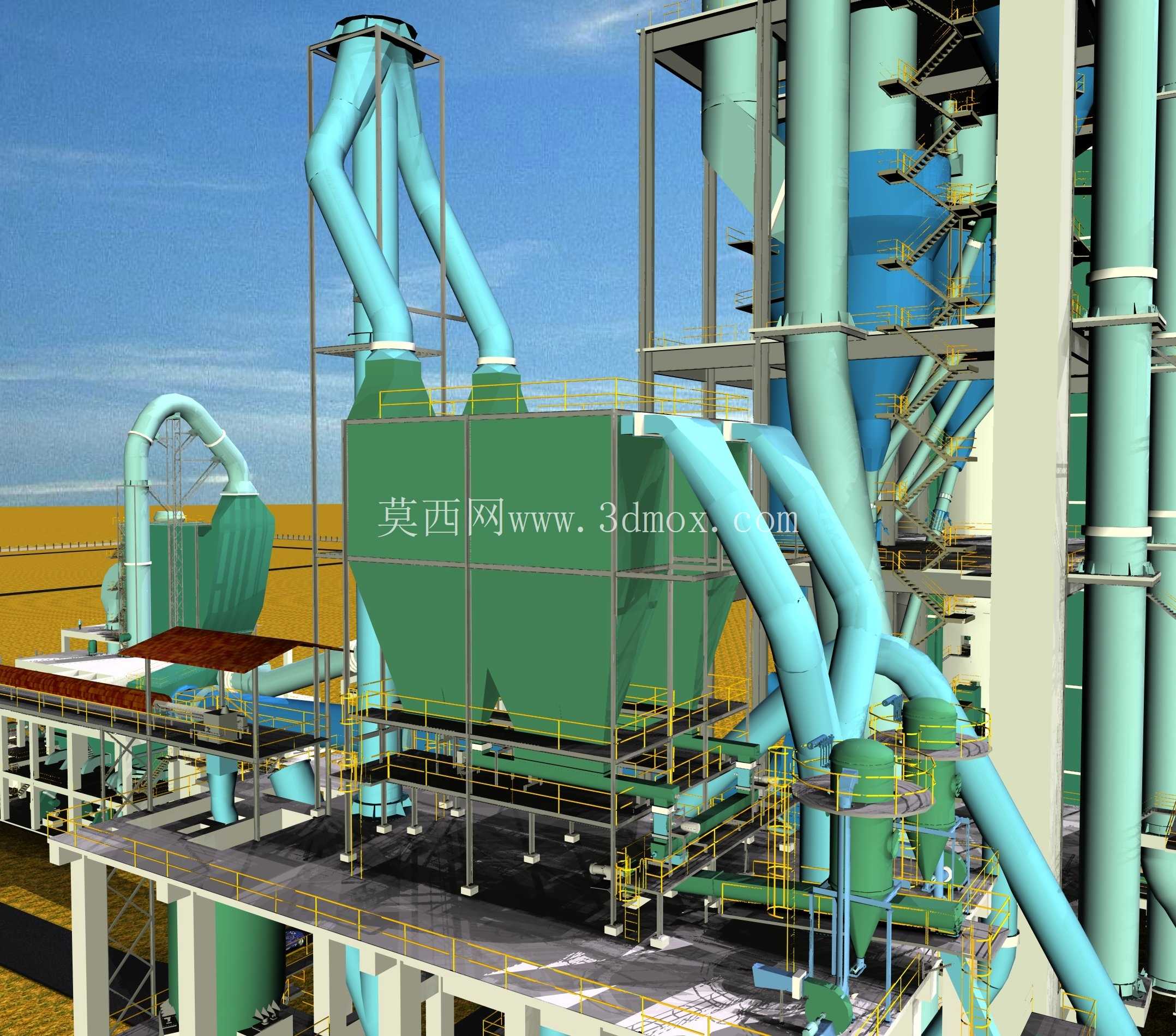

　　出磨的含尘气流首先进入旋风分离器进行初级气固分离，分离下来的合格煤粉经回转卸料阀送入煤粉仓，未被完全分离的细粉随气流进入后续的袋式收尘器做深度净化，净化后的废气含尘浓度符合国家排放标准要求，经引风机排入大气。煤粉仓设计有两个出料口，分别对应两套煤粉输送系统，一路将煤粉送入窑头燃烧器供回转窑煅烧使用，另一路送入分解炉燃烧器供窑尾预分解系统使用，两路输送均采用气力螺旋泵输送方式，输送管道沿厂房立柱分层布置，管道转弯处都设计了耐磨陶瓷内衬，减少高速煤粉气流对管壁的冲刷磨损，管道的坡度设置为12度，避免管道内积粉导致的自燃风险。

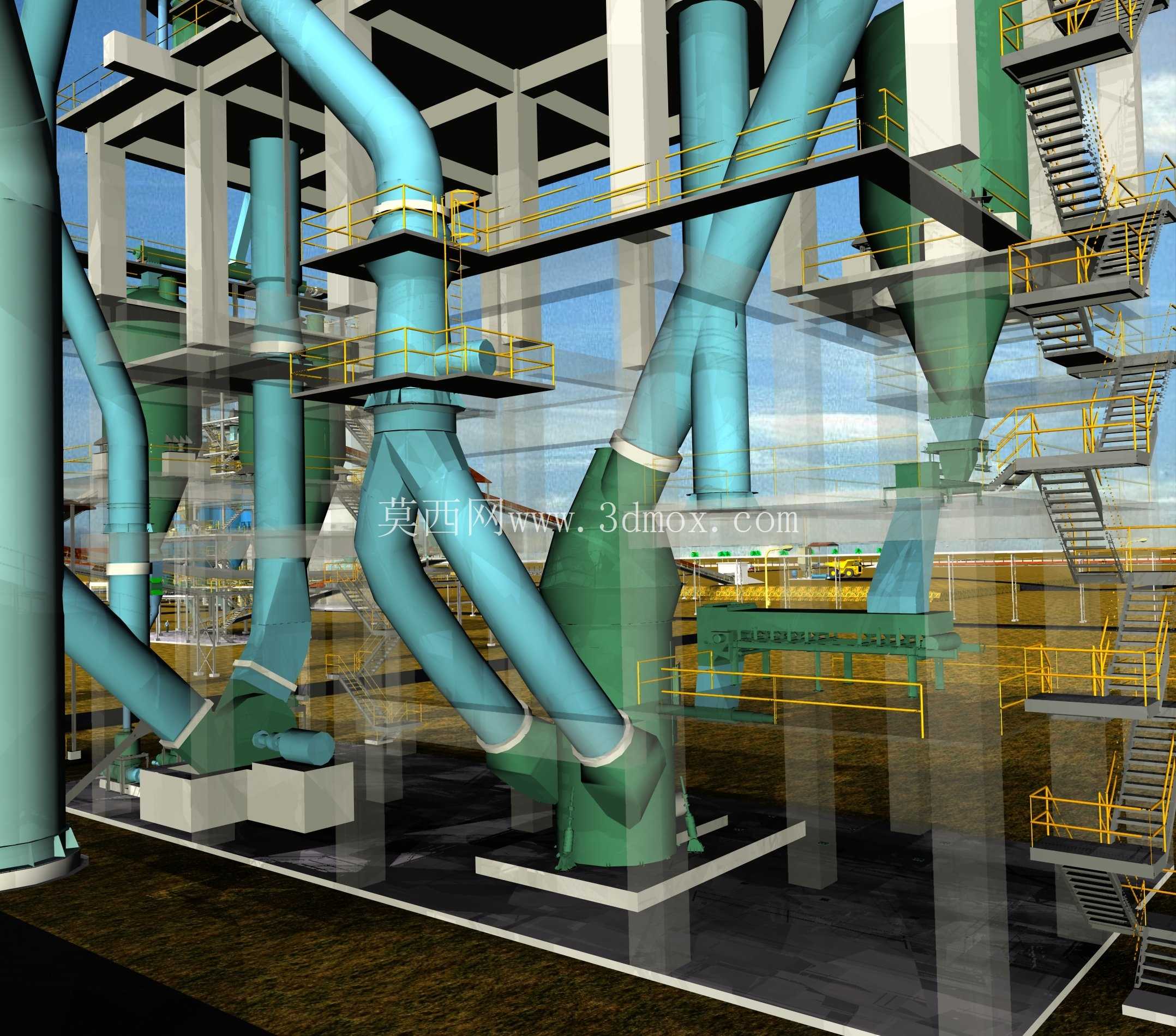

　　整套系统的操作平台沿设备维护需求分层设置，每层平台都配置了1.2米高的安全防护栏杆与防滑踏步板，设备的检修吊装点都对应厂房顶部的检修葫芦轨道，日常维护时可直接通过电动葫芦将易损件吊装到对应平台，不需要额外搭设吊装设备。管道布置阶段充分考虑了热膨胀补偿需求，所有长度超过15米的热风管道都设置了波纹补偿器，管道支架采用滑动支架与固定支架结合的布置方式，避免热胀冷缩产生的应力损坏设备接口。所有设备的电气控制线缆都沿电缆桥架分层敷设，动力线缆与控制信号线缆分开布置，避免信号干扰影响计量与控制精度。

　　建模过程中对每台设备的安装检修空间都做了预留，比如立式磨的磨辊检修抽出空间、选粉机转子的吊装空间、给料机的维护操作空间都按照设备厂家提供的安装手册做了核对，避免后期设备进场后出现检修空间不足的问题。整个系统的密封设计都采用了可靠的密封结构，所有法兰连接处都配置了耐高温密封垫片，设备的转动轴位置都采用了气密封结构，避免煤粉外溢造成的环境污染与安全隐患。从工艺流畅性来看，整个物料流向依靠重力与气力输送结合的方式，减少了不必要的物料提升环节，降低了系统的运行电耗与设备故障点，整套系统的设计产能可匹配5000t/d熟料生产线的煤粉需求，运行时可根据窑系统的用煤量实时调整磨机产量，实现系统的经济运行。
