双通路结构出油阀机械设计模型

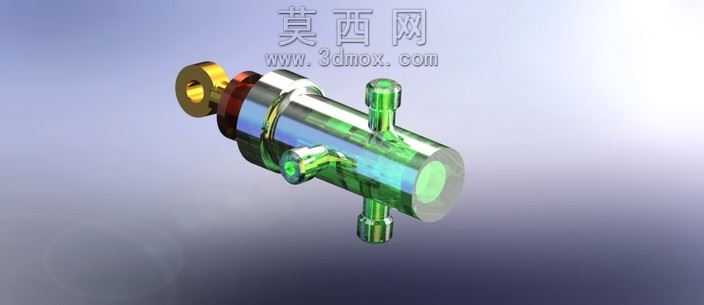

该出油阀模型采用三维参数化建模方式完成整体结构搭建，建模过程中先对阀体主体的柱形腔体进行基准定位，依次绘制各段腔体的截面轮廓后通过拉伸、切除命令生成主体基础结构，再对进出油接口、密封配合面、端部连接结构逐一进行特征细化，确保各部分尺寸配合符合液压阀件的常规设计规范。材质渲染阶段，对阀体主体采用半透明玻璃质感材质，既可以清晰展示内部流道的走向与腔体结构，也能直观呈现各组件的装配位置关系；端部的金属连接接头采用黄铜金属材质，搭配红棕色密封垫片，还原了实际阀件的密封结构设计；侧面的两组出油接口采用亮面金属材质，区分不同通路的结构特征，整体渲染效果层次分明，结构辨识度高。结构设计上采用双出油通路的布局形式，主腔体为横向贯通的柱形结构，两组出油接口垂直于主腔体轴线分布在不同轴向位置，可实现两种不同方式的出油控制需求，端部的连接结构用于对接供油管路，内部腔体的台阶结构用于适配阀芯组件的安装定位，各接口处均设计有标准的连接外螺纹结构，满足实际管路装配的通用要求。设计思路围绕简化结构、实现双通路出油功能展开，整体结构紧凑无冗余设计，各部件的装配关系清晰明确，既可以作为液压阀类结构设计的参考案例，也可用于机械原理教学中出油阀工作原理的演示，模型在建模过程中对所有配合面均做了公差适配的特征预留，符合常规机械加工的工艺要求，不存在无法实现的异形结构，具备实际生产的结构参考价值。
