便携空气挤压冷凝取水装置结构设计

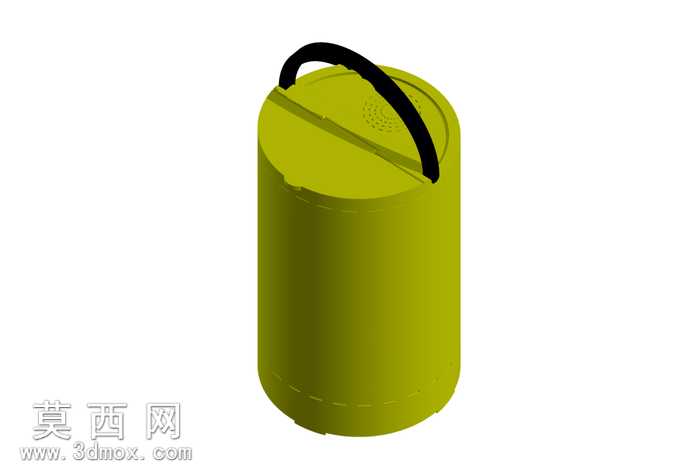

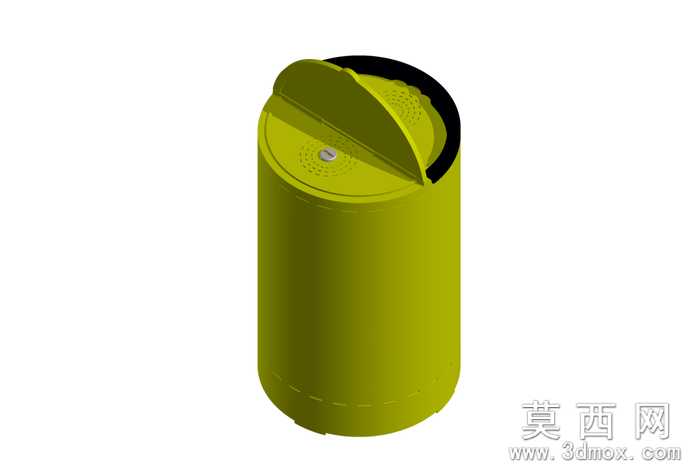

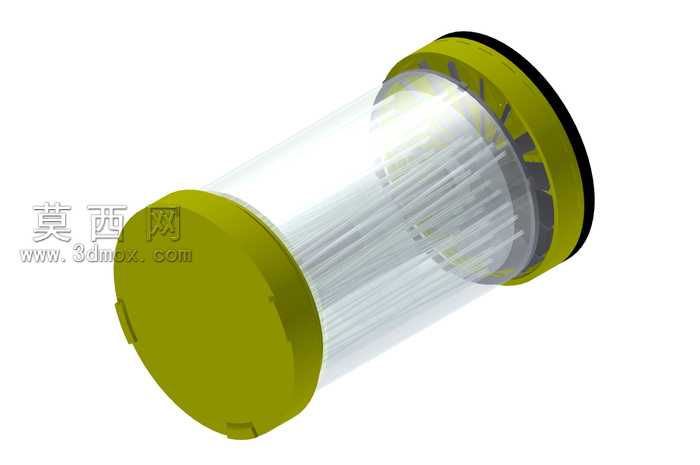

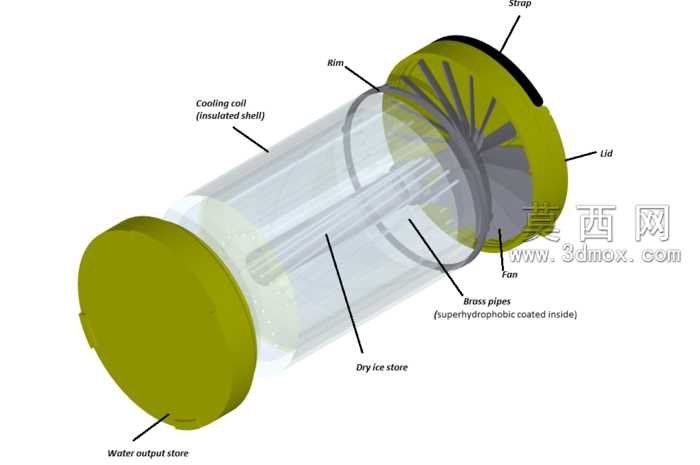

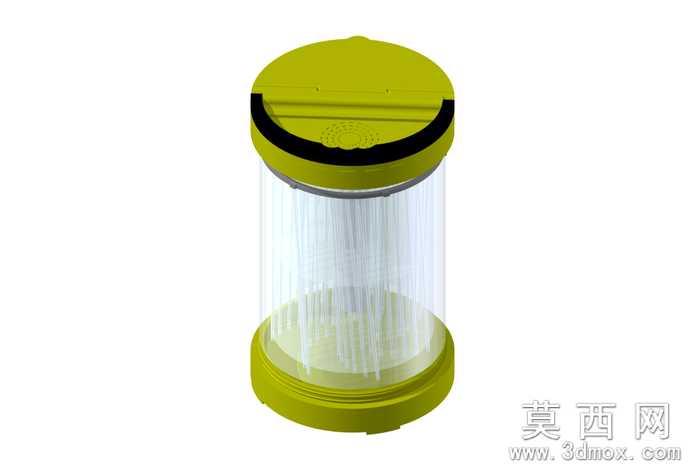

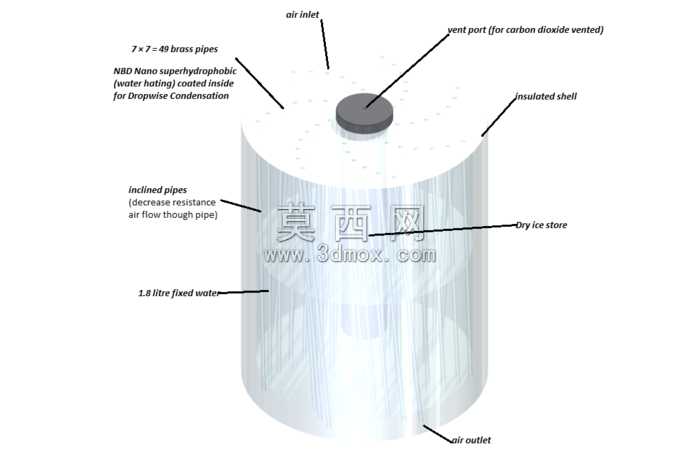

本作品为便携空气挤压冷凝取水装置的三维建模设计，整体采用立式圆柱筒体造型，在三维建模过程中首先完成主体筒体的曲面构建，保证筒壁厚度均匀一致，为内部盘管、风道的排布预留充足空间。顶部端盖采用分体式结构设计，建模时分别完成密封盖面与内嵌式提手的结构绘制，提手做圆弧过渡处理，兼顾握持舒适度与结构强度，盖面预留细密通风孔阵列，通过参数化阵列命令保证孔位排布均匀、通风面积符合设计要求。材质渲染阶段，主体筒体选用橄榄绿哑光工程塑料材质，调整材质粗糙度与反光参数模拟户外使用的耐磨质感，顶部提手采用黑色软胶材质，调整材质弹性参数与哑光属性，还原防滑握持的使用体验，内部盘管选用亮面金属铜材质，突出导热结构的材质特性。结构设计上，内部排布多组细铜管作为冷凝盘管，盘管表面做纳米超疏水涂层处理，建模时还原盘管的螺旋排布路径，保证空气流经盘管时能够充分接触低温管壁，空气被降温至露点温度后，凝结的水珠会顺着盘管滑落至下方储水腔。装置内置干冰冷却盘管，可将盘管温度稳定维持在零下78.5摄氏度，进风端搭配低功率风扇，建模时还原风扇的扇叶角度与风道导流结构，保证进风效率的同时控制运行噪音。供电部分支持100-240V市电输入与12V可充电电池双模式，电池仓做独立密封结构设计，避免凝水渗入电路部分。整体设计思路围绕小型化、便携化展开，整机尺寸控制在175mm×175mm×293mm，重量轻便易携带，风扇额定功率仅5W，运行能耗极低，每小时可产出200-300毫升冷凝水，固定储水容量为1.8升，干冰装填容量为每小时150g，可在20-30摄氏度、相对湿度70%的环境下稳定工作，适用于户外作业、应急取水等多种场景，建模过程中对各部件的装配公差做了精准校验，保证各结构件装配顺畅无干涉，凝水导流路径无死角，避免积水残留滋生细菌。
