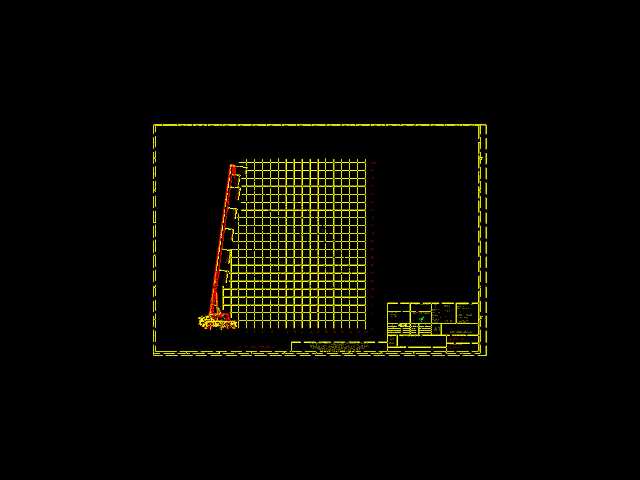

利勃海尔LTM1050汽车起重机臂架结构设计

　　在大型设备吊装、场馆钢结构施工、风电检修、市政高架建设这类作业场景里，伸缩臂汽车起重机的进场效率、作业覆盖范围一直是项目方选型的核心考量，本次呈现的利勃海尔LTM1050机型臂架结构，正是针对50吨级吊装工况做的精细化结构还原。从实际作业逻辑来看，该机型主臂采用多节箱型伸缩结构，单节臂段的截面做了渐变优化，靠近转台的根部臂段采用加厚高腹板设计，抵消大仰角作业时的根部弯矩，往臂端方向的臂段逐步减小截面壁厚与轮廓尺寸，在保证整体刚度的前提下控制臂架自重，避免无效载荷消耗起重额度。

　　设计过程中首先锚定的是作业边界：全伸主臂状态下的最小旁弯量控制在千分之一以内，避免长距离吊装时吊点偏移带来的载荷附加力矩，每节伸缩臂的滑块安装位都预留了0.2-0.5mm的调整间隙，适配不同作业温度下钢结构的热胀冷缩量，防止低温环境下臂段伸缩卡滞。臂架侧面的走台格栅采用镂空网格结构，既降低风阻对高空作业臂架的扰动，也方便检修人员攀爬时的附着受力，格栅的筋条间距控制在40mm以内，防止工具、小零件从高空坠落引发安全隐患。

　　臂架根部的铰点位置做了同轴度公差约束，铰点孔与转台连接轴的配合间隙控制在0.1mm以内，减少变幅动作启动、停止时的臂架晃动量，变幅油缸的上铰点布置在臂架总长度约三分之一的位置，匹配油缸的推力曲线，让变幅过程中油缸受力始终处于平稳区间，避免出现压力陡增的工况点。从安装适配的角度看，臂架各节段的连接滑块采用耐磨铜基合金材质，滑块表面开有储油槽，日常维保注油后可形成稳定油膜，降低伸缩过程中的摩擦阻力，臂端的滑轮组安装位预留了标准副臂连接接口，可根据作业需求加装固定副臂或变幅副臂，拓展作业高度与幅度。

　　在结构受力校核层面，每节臂的腹板与上下翼缘板的焊接位置都做了应力释放槽设计，避免焊接残余应力集中导致的臂段变形，臂架腹部布置的管线拖链槽与臂架本体采用螺栓柔性连接，抵消臂架伸缩、变幅过程中的相对位移，防止液压油管、信号线缆被拉扯破损。实际作业中，当臂架处于全缩状态转场时，臂架的重心落在车辆底盘的中心轴线附近，配合支腿的跨距设计，可满足狭窄场地的小半径转弯通行需求；当臂架处于中伸长度、中等仰角的常用作业工况时，臂架的下挠度控制在允许范围内，吊重作业时的动态稳定性可覆盖绝大多数常规市政吊装、设备进场的作业需求。臂架头部的吊具连接耳板采用整体锻造后加工成型，耳板孔内镶嵌耐磨衬套，可承受频繁的吊重冲击载荷，衬套磨损后可单独更换，降低后期维保成本。整个臂架的外形轮廓在全缩状态下与车辆驾驶室顶部预留足够安全距离，转场行驶时不会出现臂架磕碰驾驶室的情况，各节臂的伸缩顺序由内置的伸缩油缸配合锁销机构控制，每节臂的伸出长度可根据作业幅度需求单独调整，无需按固定顺序伸缩，适配复杂作业现场的不规则吊装空间。
