利勃海尔LTM1500全地面起重设备结构

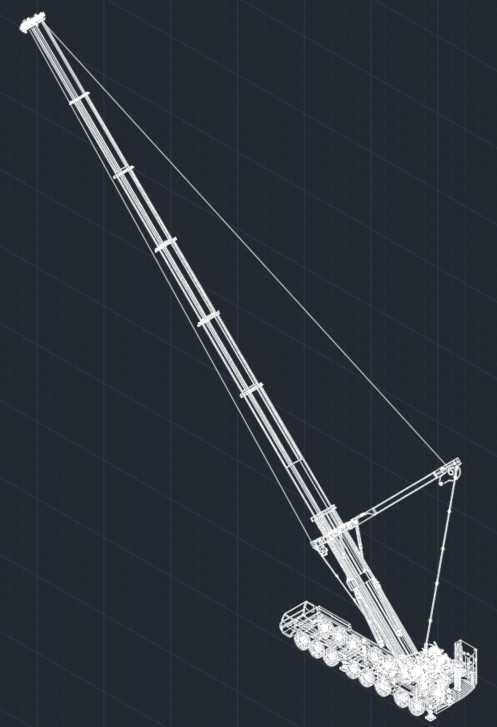

　　该模型还原的大吨位全地面起重机，核心应用场景覆盖大型风电塔筒吊装、石化重型塔器就位、桥梁预制构件转运吊装、超高层钢结构构件安装等对起重吨位、作业半径有极高要求的工程场景，这类设备往往承担常规中小吨位起重机无法覆盖的重载远距离吊装任务，是大型基建项目、重型工业安装现场的核心作业装备。从设备实际用途来看，其多轴重载底盘可满足公路转场的通行要求，搭配多节伸缩式主臂与变幅副臂组合，能够在不同作业幅度下匹配对应的额定起重量，无需额外拆分臂架即可完成大部分常规工况的臂架组合调整，大幅缩短现场作业前的准备周期。模型完整还原了设备的核心功能结构：多桥重载底盘的转向、支腿结构完全按照实车布局呈现，H型支腿的展开行程、支撑跨距边界清晰可辨，

　　支腿盘的接触支撑结构也做了对应还原，能够直观体现设备作业时的稳定支撑范围；主臂采用多节嵌套伸缩结构，每节臂的搭接位置、滑块安装区域、臂头滑轮组结构都有明确体现，变幅油缸的铰接位置、支撑角度完全匹配实车参数，变幅钢丝绳的走向、卷扬机构的布置位置也在模型中做了对应呈现，能够清晰展示臂架从收存状态到作业仰角的运动轨迹。从设计思路层面来看，这类大吨位起重机的结构设计始终围绕“重载稳定性、转场机动性、作业覆盖范围”三个核心维度平衡：底盘采用多轴分组转向设计，兼顾重载承载能力与小场地转向灵活性，支腿结构采用大跨距布局，将作业时的倾覆力矩有效传递至地面支撑面，臂架截面采用高强度钢的优化卵形截面，在减轻臂架自重的同时提升截面抗弯模量，

　　降低长伸臂状态下的臂架挠度，保证吊装对位精度。模型中可直观读取设备的外形边界：行驶状态下臂架收存于底盘上方时的整车长度、宽度、高度边界清晰，支腿完全展开后的横向、纵向支撑跨距明确，主臂全伸状态下的臂架长度、仰角调整范围可通过结构铰接点推算，副臂安装后的接长轨迹、作业高度覆盖范围也能通过模型结构直观判断，能够为施工场地布置、吊装方案编制、设备进场路径规划提供直观的结构参考。对于结构设计从业者而言，该模型可用于研究大吨位伸缩臂起重机的载荷传递路径：从吊重载荷经臂头滑轮组传递至臂架结构，再通过变幅油缸、转台结构传递至回转支撑，最终经支腿结构分散至地面的整个力流路径，在模型中都有连贯的结构对应；对于设备选型人员而言，

　　可通过模型直观对比不同臂长组合下的设备结构干涉情况，提前预判吊装作业中臂架与周边构筑物、被吊构件的碰撞风险；对于三维建模从业者而言，该模型的多节嵌套臂架装配关系、多轴底盘的铰接结构、钢丝绳缠绕路径的建模逻辑，都可作为大吨位工程机械设备建模的参考样本，尤其是伸缩臂的层级配合关系、支腿的伸缩与锁止结构布局，都严格遵循实车的工程设计逻辑，没有做简化失真处理。模型中还还原了底盘的多组车桥结构、上车操作室的布局位置、卷扬机构的卷筒与排绳结构，这些细节能够帮助使用者完整理解设备的作业逻辑：转台可360度回转，配合不同臂长与仰角组合，覆盖环形作业范围内的所有吊装点位，支腿单独可调的结构能够适应不平整场地的调平需求，保证作业时上车结构始终处于水平状态，避免偏载带来的结构安全风险。
