高输出转盘式外圆磨加工设备结构设计

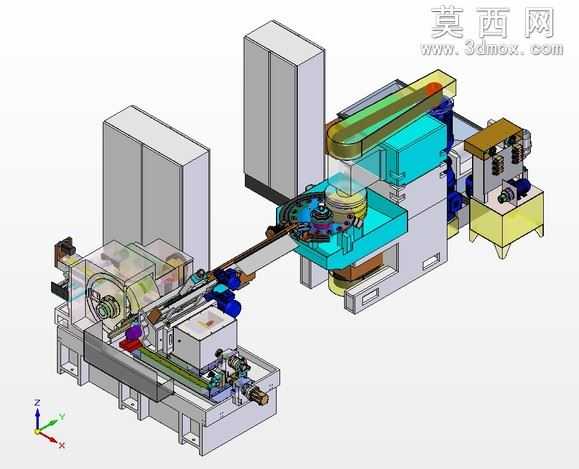

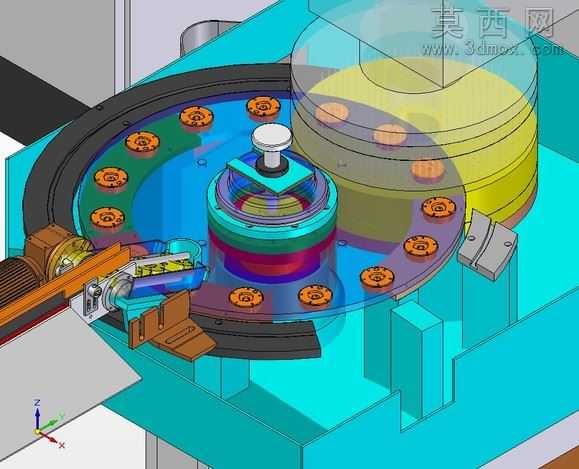

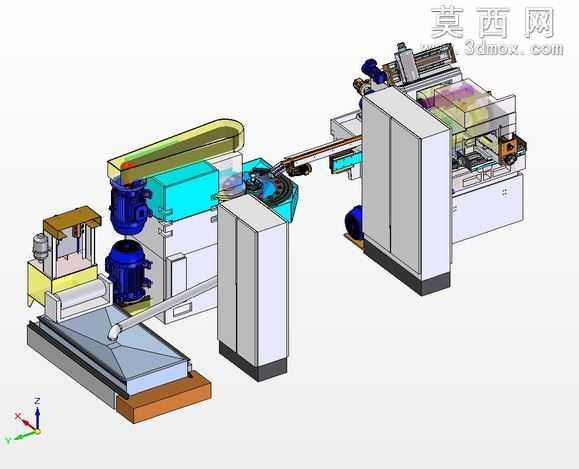

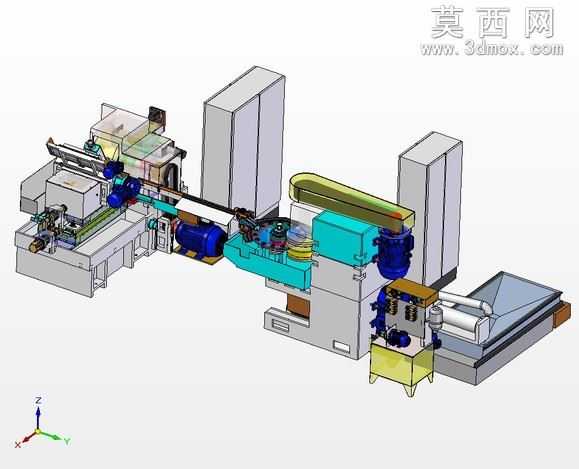

本模型为高输出型外圆磨加工设备的三维结构设计，整体采用多工位转盘式布局完成工件的连续流转加工，通过三维建模软件完成全零部件的参数化搭建，对各运动部件的装配关系、运动干涉情况做了完整校验，还原了设备实际运行的结构逻辑。建模过程中针对设备核心功能模块做了精细化还原：底部的多工位转盘采用等分定位结构，沿圆周均匀布置工件装夹座，每个装夹座可独立完成工件的定位锁紧，配合转盘的间歇分度运动，实现工件在上料、磨削、检测、下料工位间的自动流转，大幅压缩单件加工的辅助时间，实现高输出的加工效率。磨削执行模块采用横向进给的磨头结构，搭配可微调的进给导轨，可根据工件外圆的加工余量调整磨削进给量，磨头旁设置了工件压紧定位机构，在磨削作业时对工件施加稳定的轴向压紧力，避免磨削过程中工件出现位移、振颤，保障外圆加工的尺寸精度与表面粗糙度。模型对设备的机架支撑结构做了完整呈现，底部采用一体式刚性机架，为转盘分度机构、磨削动力单元提供稳定的安装基准，减少设备运行过程中的振动传导。渲染阶段针对不同零部件赋予了差异化的材质表现：金属结构件采用哑光钢质材质，传动部件做了金属光泽处理，透明防护部件采用半透明亚克力材质，不同功能模块通过色彩区分，清晰展现各部分的结构边界与装配层次。设计思路围绕连续化外圆磨削加工的需求展开，摒弃传统单工位外圆磨的上下料等待弊端，通过转盘式多工位并行作业的模式，让上料、磨削、下料工序同步进行，在保障外圆磨削精度的前提下，最大化提升设备的单位时间产出，适配大批量小型回转类零件的外圆精加工场景，模型完整呈现了各部件的连接方式、运动轨迹预留空间，可作为同类高产能磨削设备设计的结构参考。
