椭圆截面螺旋压缩弹簧三维设计

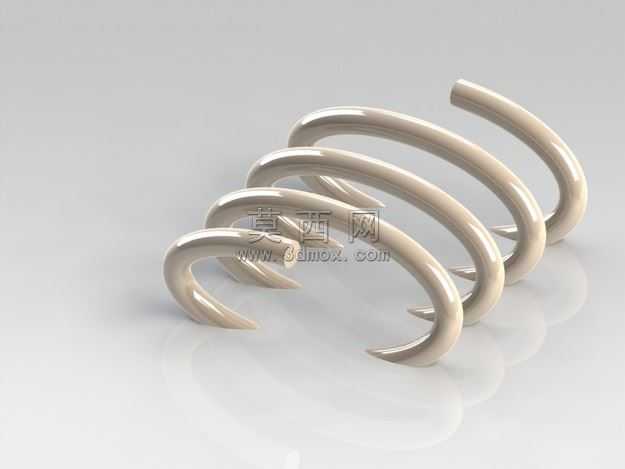

本作品为椭圆截面螺旋压缩弹簧的三维设计成果，建模阶段依托三维参数化设计逻辑完成整体结构搭建，首先通过3D草绘工具绘制弹簧的螺旋引导路径，区别于常规圆形截面弹簧，该作品的簧丝截面为椭圆形态，建模过程中精准控制螺旋线的螺距、升角以及圈数参数，确保每一圈簧丝的间距均匀一致，两端的支撑圈结构做了贴合设计，保证弹簧在受压状态下的受力稳定性。材质渲染阶段选用铜质金属材质，通过调整材质的金属度、粗糙度参数，还原出铜材特有的暖金色金属光泽，表面添加细微的拉丝纹理效果，让模型呈现出真实金属加工后的质感，光影渲染时采用柔和的环境光搭配定向主光源，突出螺旋曲面的光影层次，清晰展现簧丝的曲面弧度与椭圆截面的形态特征。结构设计上，该弹簧的椭圆截面设计使其在特定安装空间内具备更优的受力特性，相较于同截面积的圆形截面弹簧，椭圆截面可在特定方向上提供差异化的弹性系数，适配有特殊受力需求的机械装配场景，建模过程中对弹簧的端部做了磨平处理的结构还原，保证实际装配时端面可与安装基座平稳贴合，避免受压时出现偏载问题。设计思路围绕非标弹性元件的定制化需求展开，摒弃常规标准弹簧的参数设定，针对特定安装空间的尺寸限制调整簧丝截面形态与螺旋参数，在保证弹性性能符合使用要求的前提下，最大化适配狭窄或异形的安装空间，建模全程采用全参数化驱动，后续可根据实际使用需求快速调整螺距、圈数、椭圆截面长短轴比例等参数，无需重新搭建模型即可衍生出不同规格的同类型弹簧设计，大幅提升非标弹性元件的设计效率。
