木工组合加工操作台结构设计

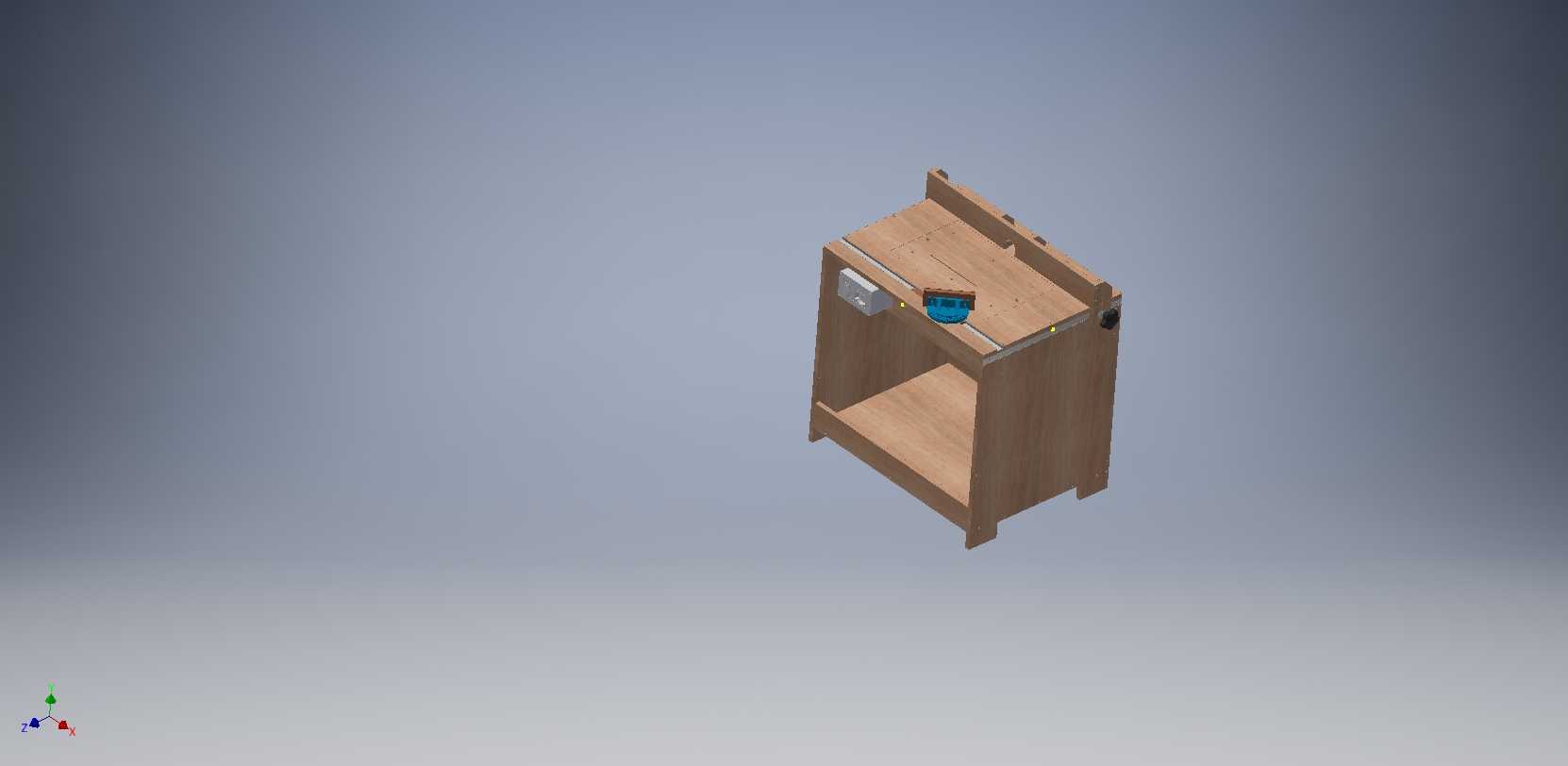

　　这款木工组合加工操作台，是面向小型木工作坊、家装现场施工、DIY木工爱好者场景设计的集成式加工载体，核心解决传统单台木工加工设备占地分散、工件转运繁琐、小尺寸木料加工定位难的实际痛点。从实际使用场景来看，家装现场进行木龙骨裁切、饰面板开料、异形曲线木料加工时，往往受限于施工场地面积，无法同时摆放台锯、曲线锯、斜切锯多台独立设备，这款操作台将多种锯切功能集成在同一台架结构上，可直接放置在施工场地平整地面使用，无需额外做复杂的地基固定，适配工地临时加工、小型工坊固定工位、个人工作室多场景的使用需求。

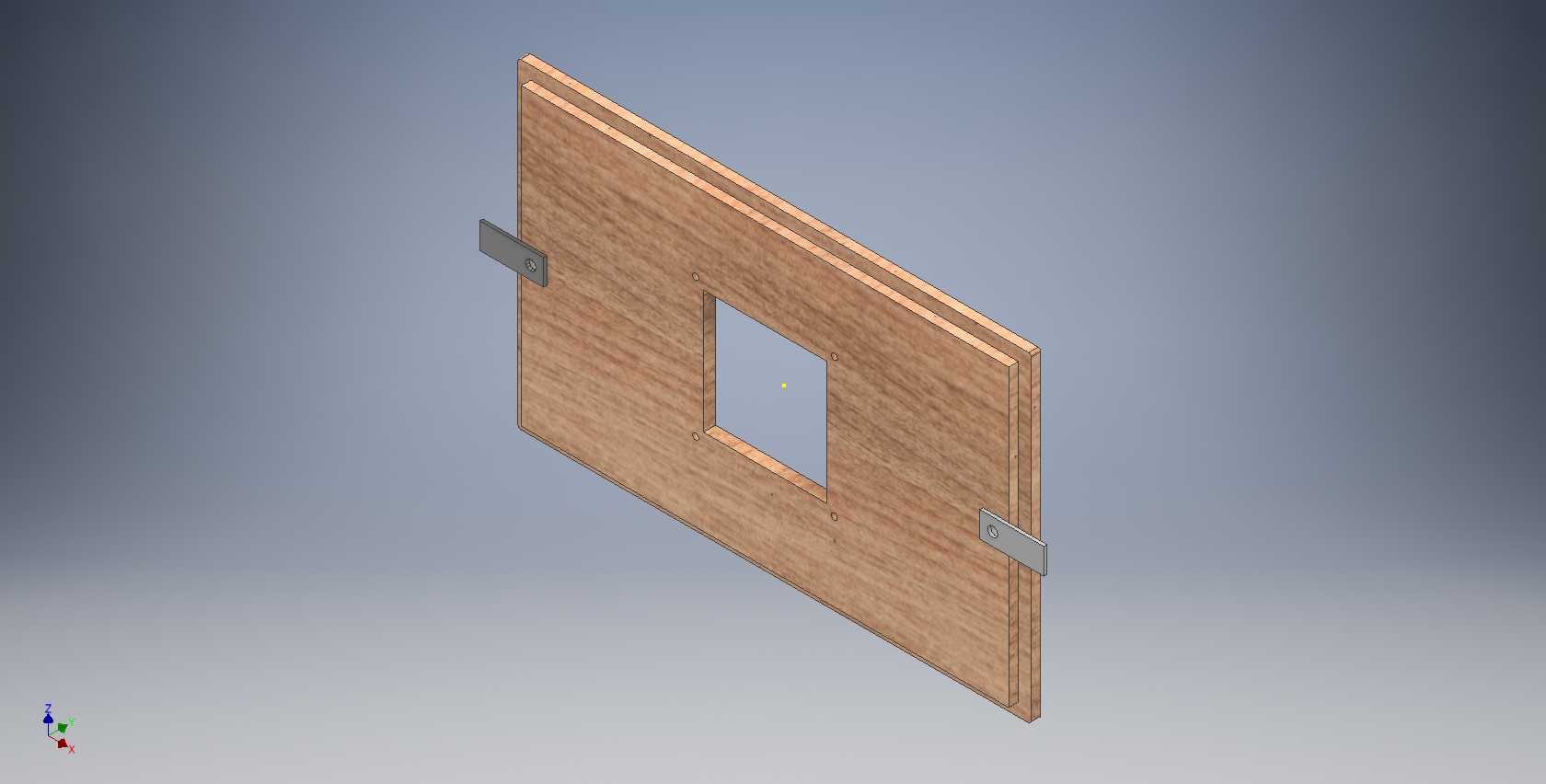

　　从功能特性上看，台面上预留的标准安装位可分别适配曲线锯、圆锯的主机安装，安装后锯片突出台面的高度可根据加工木料的厚度做对应调整，最大可支撑50mm厚度的实木板、多层板、木龙骨的直线开料与曲线裁切作业。台架左侧集成的控制盒，将不同加工功能的电源开关、急停按钮集中布置，操作时无需俯身到设备底部寻找开关，站在操作位抬手即可完成设备启停控制，遇到加工卡料、木料跑偏的突发情况可第一时间按下急停切断电源，规避加工安全风险。台面侧边设置的可滑动靠尺，可沿台面前后方向的导向槽滑动锁定，直线开料时靠尺抵住木料侧边，推送木料过程中可保证锯切面与木料侧边的平行度，避免人工推送走偏导致的锯缝歪斜、木料报废问题。

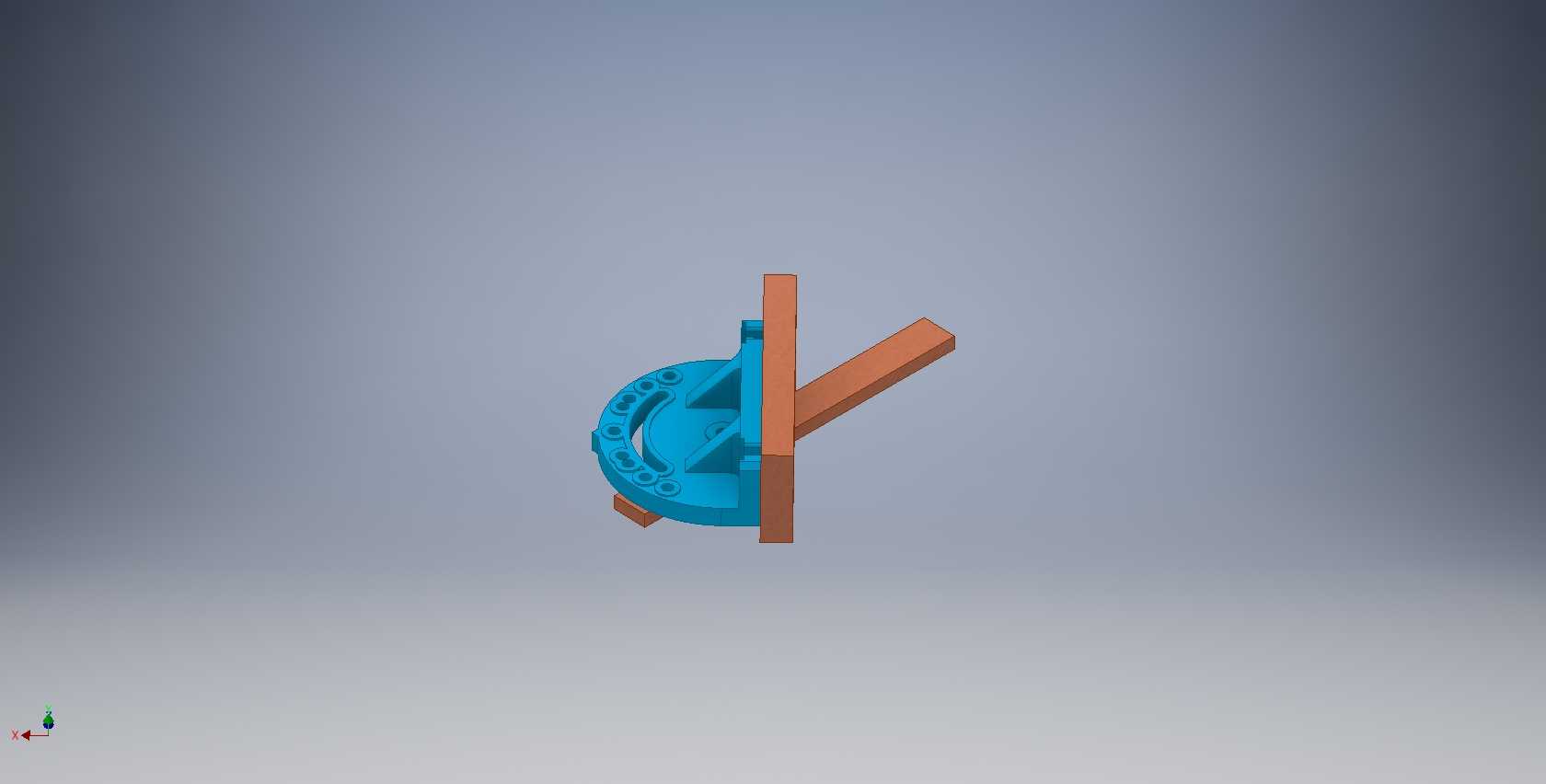

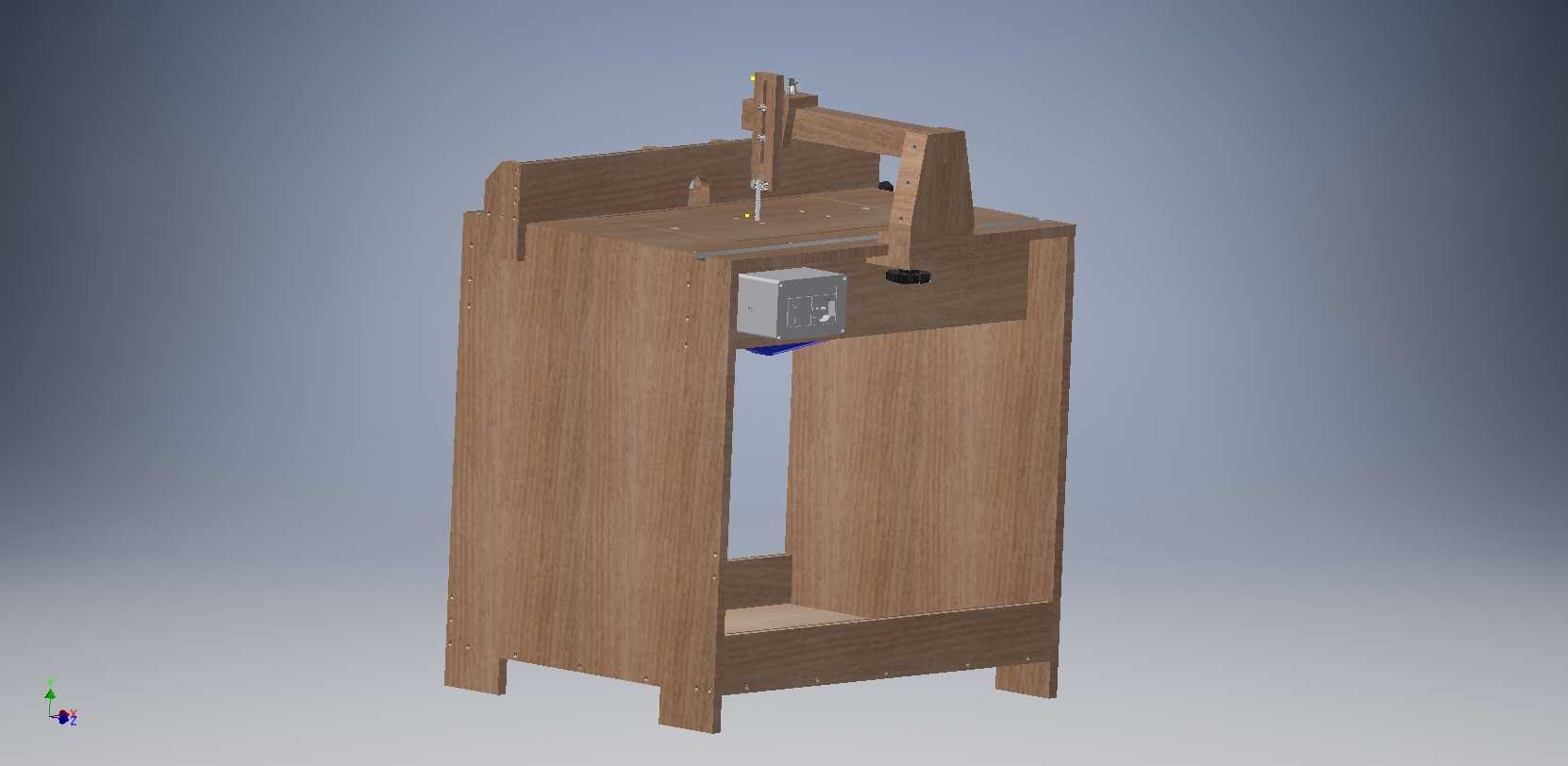

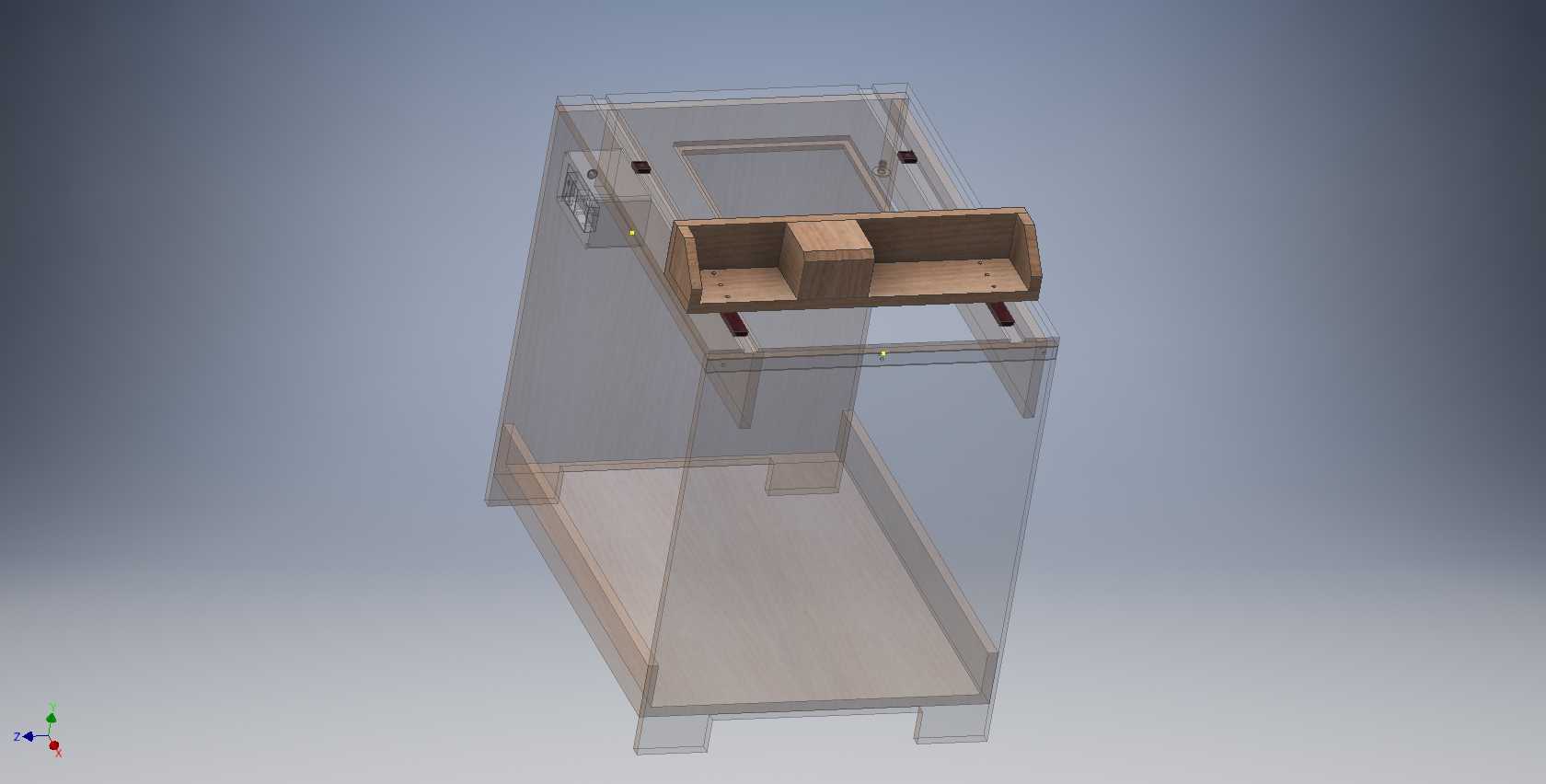

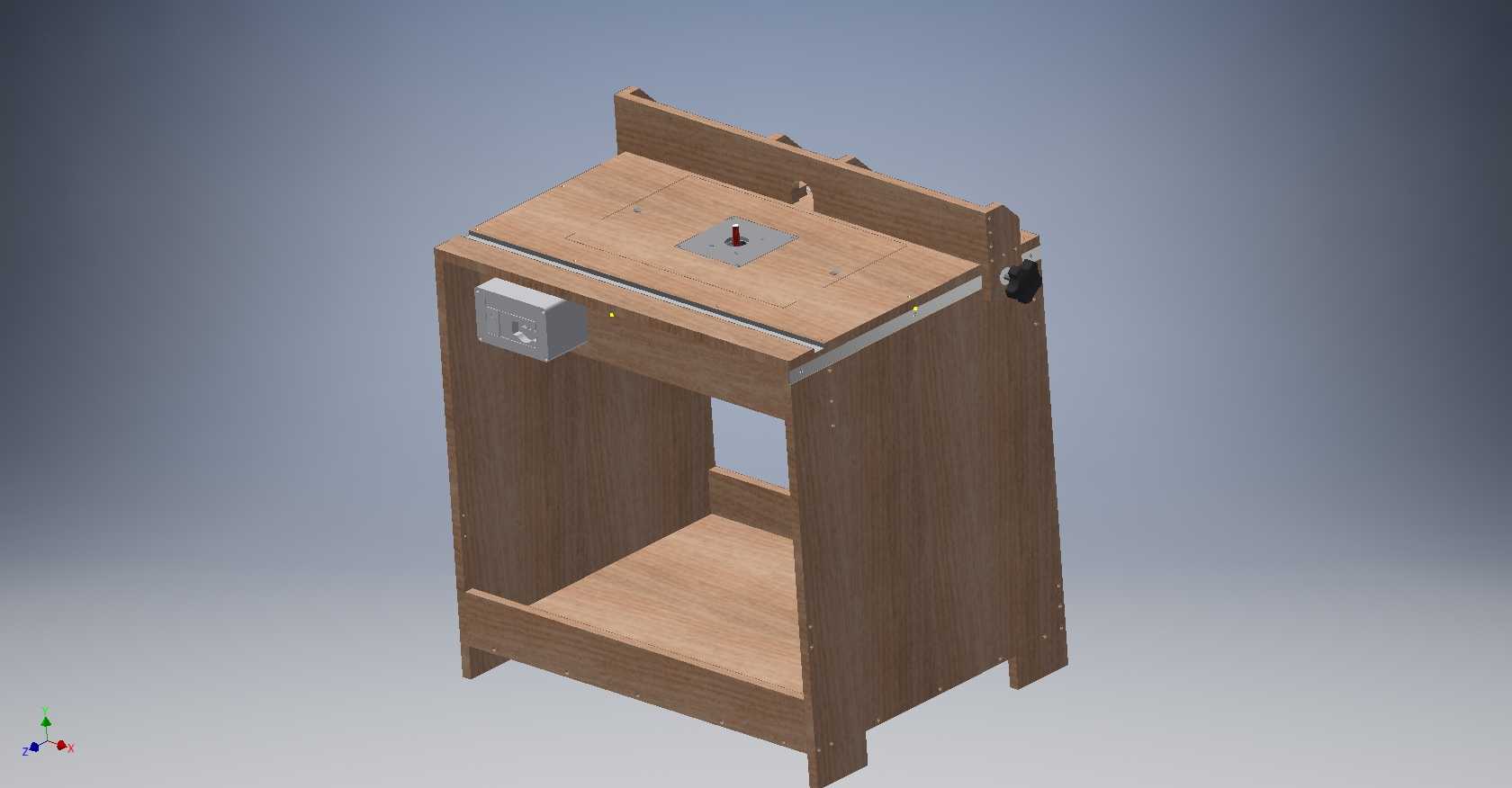

　　设计思路上整体采用框架式木结构作为主体承载结构，所有支撑立柱、横梁均采用实木方料做榫接加螺钉加固的连接方式，相比金属焊接框架，木结构本身的减震特性可吸收锯切过程中产生的高频振动，降低加工时机身的抖动幅度，保证锯切面的平整度，同时木结构自重较轻，单人即可完成短距离的移位搬运，适配现场施工需要频繁转场的使用需求。台架中部预留的开放式镂空空间，一方面可减少台架整体自重，另一方面加工产生的锯末可直接从台面缝隙落到地面，不会在台架内部堆积，日常清理只需在加工完成后清扫地面即可，无需拆解台架清理内部积屑。台架下层设置的整块置物平台，可临时放置待加工的木料、加工用的测量量具、备用锯片等工具，作业时随手即可拿取，减少来回取放工具的无效走动时间。台面后侧设置的立式挡料板，可在锯切过程中阻挡木料向后飞溅的碎木屑，避免木屑直接打到操作人员面部，同时挡料板上预留的多个缺口可作为斜切加工的辅助靠位点，支撑45度角等常用角度的斜切定位。

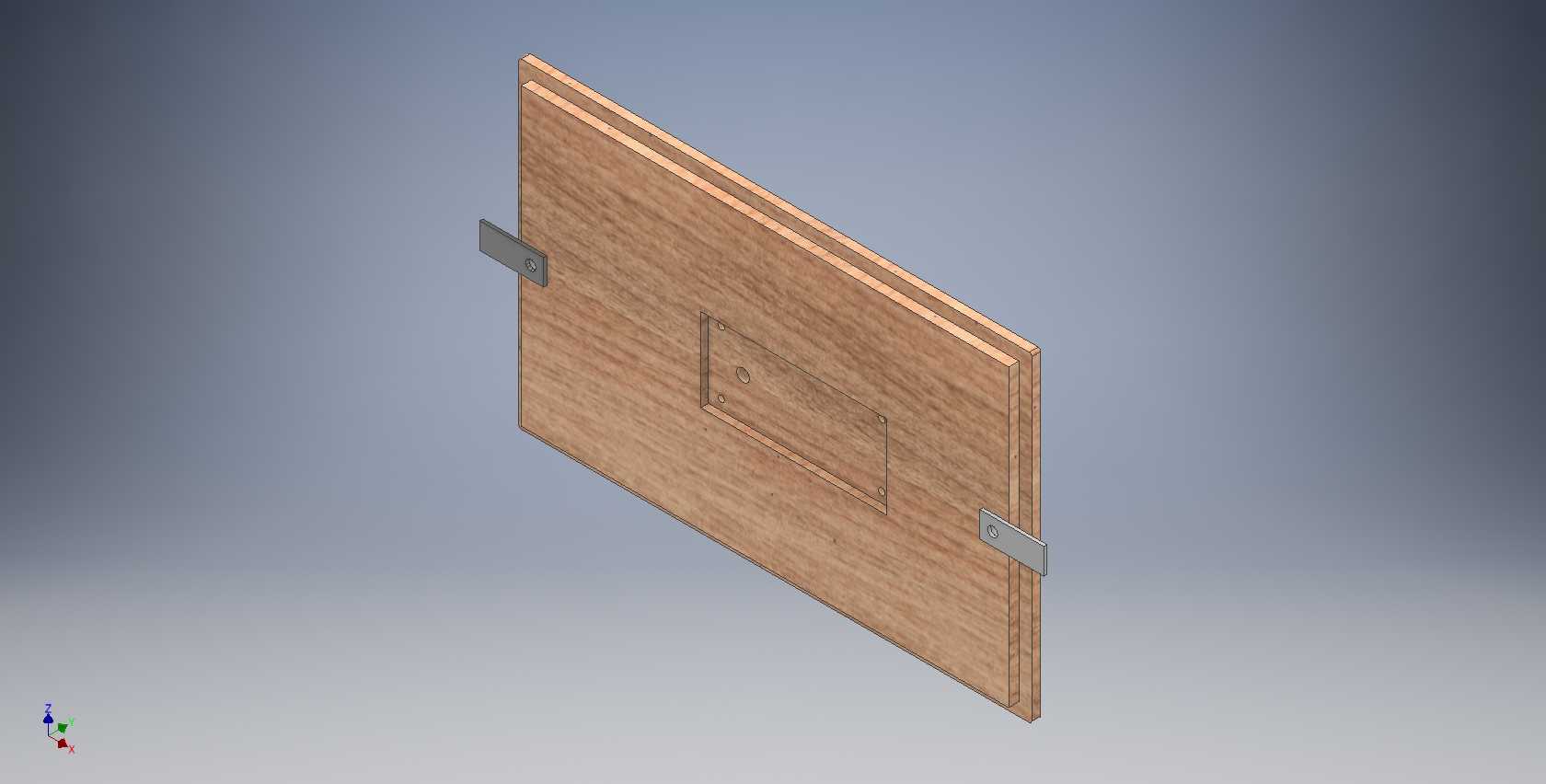

　　从外形尺寸与安装边界来看，这款操作台整体高度设置为850mm，匹配成年人站立操作的舒适高度，长时间作业不会因为台面过高抬臂、过低弯腰产生过度疲劳；台面整体宽度为700mm、长度为900mm，可支撑最大宽度600mm的板材推送加工，台架底部四个支撑脚的外轮廓占地尺寸为800mm*1000mm，放置时只需保证地面平整，预留出操作人员站立的600mm操作空间、木料推送方向前后各1m的送料空间即可正常使用，无需占用过大的场地面积。安装锯切主机时，只需将对应设备的底座从台面下方卡入预留的安装槽，拧紧侧面的固定螺钉即可完成固定，不同功能的锯切主机可根据当前加工需求快速更换，更换过程无需复杂的工具辅助，5分钟内即可完成功能切换。台架右侧设置的电源接线位，可将所有设备的电源线集中整理后接入总电源，避免多台设备电源线杂乱拖在地面造成的绊倒风险，同时接线位预留的接地端子可直接连接场地保护地线，规避电动设备漏电的安全隐患。

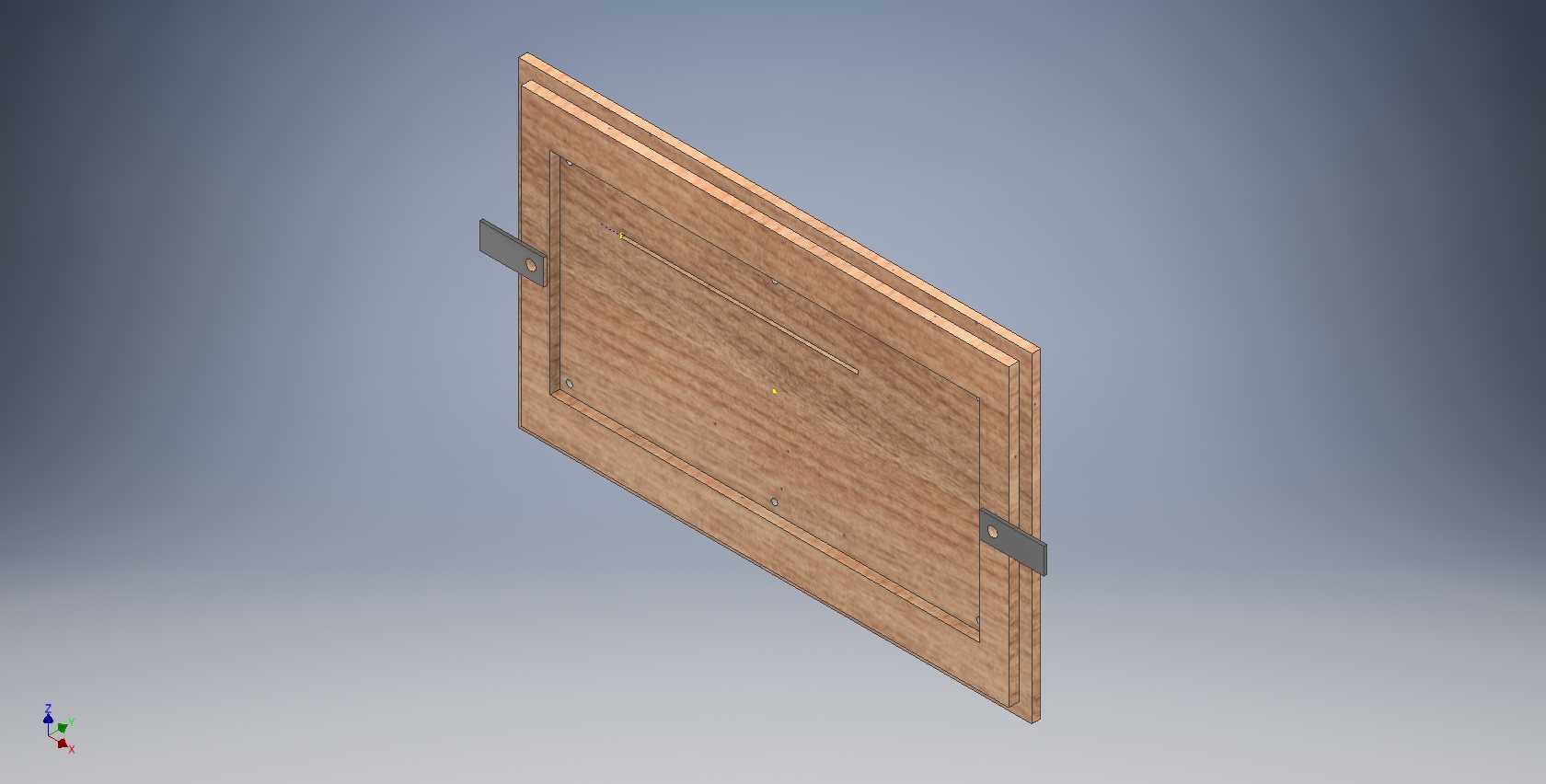

　　实际加工过程中，推送木料的受力可直接通过台面传递到整体框架，分散到四个支撑脚，不会因为局部受力过大导致台面变形；长期使用后如果台面出现锯痕磨损、局部凹陷，只需更换上层的台面板即可，无需更换整个台架结构，降低长期使用的维护成本。台架所有边角位置都做了圆角打磨处理，搬运和操作过程中不会被尖锐边角划伤，适配木工加工场景下人员频繁走动、木料频繁挪动的使用环境。
