通风管路用钣金圆顶导流结构设计

　　在工业通风除尘、低压流体输送管路系统中，管路变径、转向位置的导流构件直接影响整个管网的压损与运行效率，钣金圆顶这类构件常被用于管路端部封堵、风口导流、罐体顶部过渡连接等场景，替代传统直角封板或平面盖板，降低气流在端部形成的涡流区，减少管路系统的无用能耗。这类构件的设计核心是平衡钣金加工工艺性与流体导流性能，不同于铸造成型的封盖结构，钣金圆顶完全依靠金属板材的塑性变形加工成型，不需要额外的铸模成本，小批量加工时仅需通过放样、下料、折弯、拼焊工序即可完成，适配现场改造、非标设备定制的灵活需求。从结构设计逻辑来看，钣金圆顶的曲面母线并非随意选取的圆弧，多数工况下会采用近似球面的分段母线设计，避免板材拉伸成型时出现局部减薄超差的问题——如果直接采用整球曲面，靠近中心开孔位置的板材拉伸率会超过普通冷轧钢板的延伸率极限，冲压成型时容易出现开裂，而分段变曲率的母线设计，可以让板材在成型过程中各区域的变形量控制在15%以内，匹配常规Q235、304不锈钢板材的冷加工性能，不需要额外的热成型工序。中心位置的开孔是这类构件的核心安装边界，开孔直径需要匹配对接管路的外径，开孔边缘需要预留15-20mm的直边段，用于和对接管路进行插接焊接，直边段的存在可以避免焊接时热量直接传导到曲面区域，减少曲面焊后变形，同时也能提升焊接位置的结构强度，避免管路运行时的振动导致焊缝开裂。在外形尺寸控制上，钣金圆顶的总高度通常取对接管路直径的0.25-0.4倍，这个比例区间既可以保证曲面的导流效果，让气流沿曲面平滑转向进入侧方引出的支管，又不会因为圆顶高度过高浪费安装空间，适配多数厂房顶部、设备夹层内的紧凑安装场景。

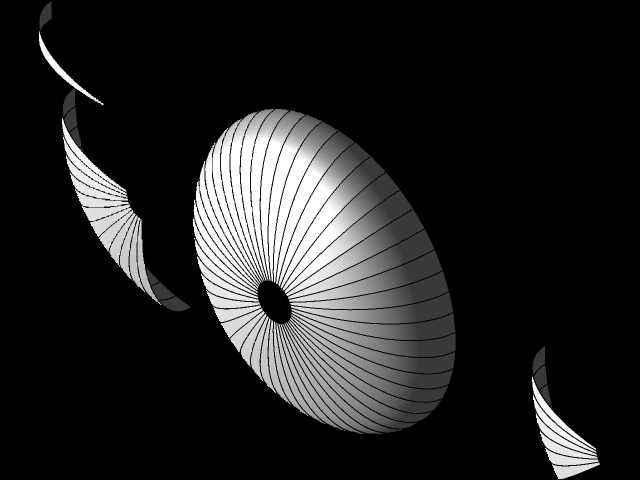

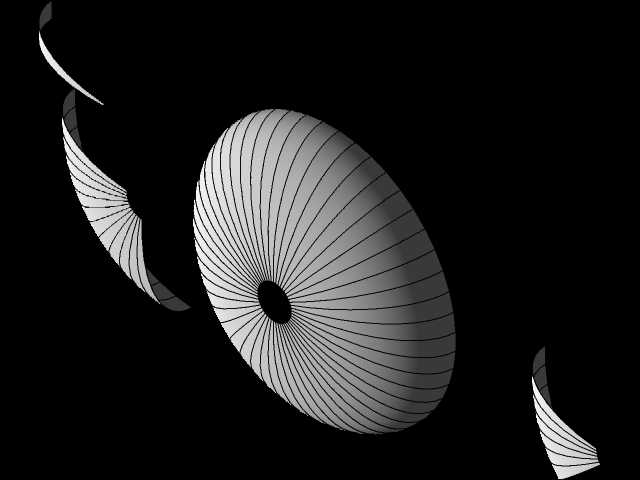

　　如果是用于除尘系统的末端圆顶，曲面的光滑度要求更高，设计时会将拼焊位置设置在曲面的径向筋线位置，也就是模型中呈现的放射状棱线位置，这些棱线一方面是钣金分块下料的拼接边界，另一方面也相当于曲面的加强筋，不需要额外焊接加强筋就可以提升整个圆顶的结构刚度，承受管路系统内±2000Pa的静压负载，不会出现负压吸瘪、正压鼓胀的变形问题。在实际安装场景中，钣金圆顶的外边缘同样会预留一圈平直的法兰边，法兰边宽度根据连接方式确定，如果是采用角钢法兰连接，法兰边宽度预留30mm即可匹配等边角钢的螺栓孔排布；如果是采用共板法兰连接，法兰边宽度控制在20mm，配合共板法兰的卡箍即可完成快速安装。

　　设计这类构件时，还需要提前考虑板材的厚度选择，当对接管路直径在500mm以下时，采用1.2mm厚的冷轧钢板即可满足强度要求；直径在500-1000mm区间时，板材厚度提升至1.5-2mm；直径超过1000mm的大尺寸圆顶，除了提升板材厚度到2.5mm以上，还需要在曲面背部增加径向的角钢加强筋，避免运输、安装过程中出现曲面变形。不同于注塑或铸造成型的同类构件，钣金圆顶的分块设计需要严格匹配钣金展开的工艺要求，每一块扇形料片的展开尺寸都需要通过中性层计算，考虑折弯、滚压过程中的板材延伸量，避免拼焊时出现缝隙过大或者板块重叠的问题，模型中呈现的放射状分块方式，是目前行业内加工这类曲面构件最成熟的分块方案，每一块料片的形状近似等腰梯形，滚压成型后曲面弧度一致，拼焊时的错边量可以控制在0.5mm以内，焊后打磨即可获得光滑的曲面表面，减少气流经过时的沿程阻力。

　　在化工通风、废气处理管路中使用这类构件时，板材会更换为304或316L不锈钢，设计时同样沿用这套分块逻辑，只是在焊接时采用氩弧焊工艺，避免焊后出现晶间腐蚀问题，曲面表面做钝化处理，提升耐腐蚀性能。部分用于粮食输送、粉体输送管路的钣金圆顶，还会在曲面内侧增加超高分子量聚乙烯衬板，衬板通过沉头螺栓固定在曲面的拼焊筋位置，避免粉体物料长期冲刷曲面导致的板材磨损，延长构件的使用寿命。从安装边界来看，这类钣金圆顶的安装不需要额外的支撑构件，直接通过端部法兰与管路对接即可，整体重量仅为同尺寸铸铁封盖的1/5左右，大幅降低管路系统的吊挂负载，尤其适合老旧厂房的管路改造场景，不需要额外加固厂房的吊挂结构即可完成安装。在实际运行过程中，这类曲面结构的风阻仅为平面封板结构的30%左右，气流到达圆顶位置时不会形成强烈的反射涡流，不会出现管路内积尘、积粉的问题，降低了管路系统的日常维护清理频率。
