高保真电子管音频放大器电路板设计

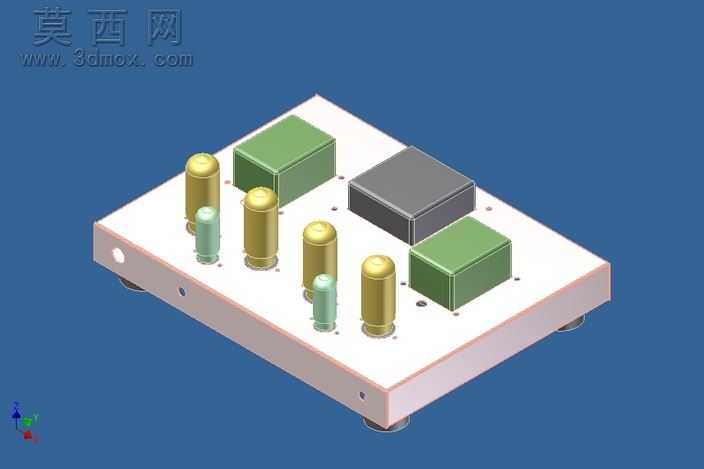

本作品为高保真电子管音频放大器的三维结构设计，整体采用模块化布局思路完成建模，在三维软件中首先完成基板的基础建模，基板采用带安装孔的矩形板式结构，边缘做倒角处理，底部预留支撑脚垫安装位，保证设备放置的稳定性与散热间隙。建模过程中对板载元件进行了精细化还原：其中金色柱状元件为电子管，分别按照不同管脚尺寸、柱体高度建立独立模型，还原金属外壳的光泽质感与管脚插接结构；绿色方块类元件为薄膜电容，还原其方形封装的边角弧度与表面哑光质感；灰色方块为电源变压器，建模时还原其金属屏蔽外壳的接缝结构与安装固定脚；浅绿色小型柱状元件为小型信号电容，按照实际比例还原其尺寸与插接位置。所有元件均按照实际电路排布的间距要求完成装配，元件之间预留合理的走线间隙与散热空间，避免信号干扰。渲染阶段采用蓝色纯色背景突出主体结构，材质设置上区分不同元件的质感差异：电子管金属外壳设置高反射金属材质，电容外壳设置半哑光塑料材质，基板设置白色哑光FR4板材材质，变压器外壳设置深灰色磨砂金属材质，通过光影调整突出元件的立体感与装配层次。设计过程中充分考虑电子管放大器的实际装配需求，基板上的安装孔位、元件插接孔位均按照实际生产尺寸预留，整体结构既还原了高保真胆机的经典布局逻辑，也通过三维建模直观呈现了元件排布与空间结构，可用于产品外观展示、结构验证与装配参考，清晰展现了电子管音频放大器的板载元件组成与整体构造特点。
