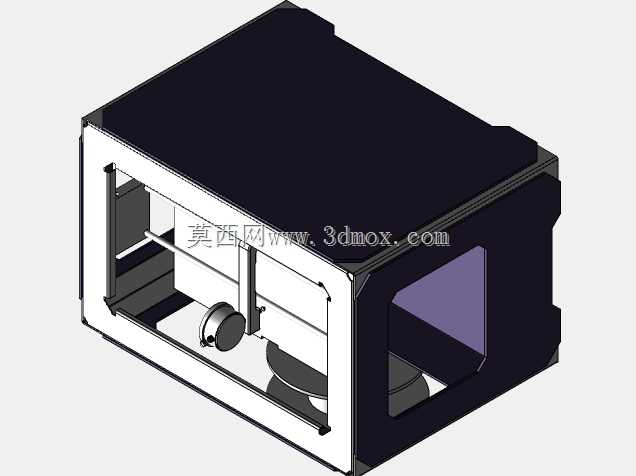

桌面级FDM旧款3D打印机框架结构设计

　　这套框架结构面向早期桌面级熔融沉积成型设备开发，整体采用箱式封闭布局思路，在初代桌面3D打印机的应用场景中，这类结构主要用于小尺寸原型件、教学试样、简易工装夹具的快速制作，常见于高校实验室、小型产品设计工作室、个人创客空间以及企业研发部门的打样工位，承担小批量、低负荷的增材制造任务，区别于工业级大型设备的高刚性重载设计，旧款机型更侧重桌面摆放的空间适配与基础运动机构的承载需求。从实际使用维度看，该框架的核心作用是为X、Y、Z三个运动轴提供安装基准，同时容纳电控主板、电源模块、送料机构与打印热床，外壳部分既可以阻隔打印过程中PLA、ABS等耗材熔融产生的轻微异味扩散，也能减少车间内横向气流对喷头出丝成型的干扰，避免成型件出现翘边、

　　层间粘结不良的问题。框架的前侧预留了大面积开口与透明视窗安装位，操作人员无需开启机门即可直接观察打印进度，及时发现喷头堵料、模型翘边、层纹异常等故障；侧部的镂空区域则用于走线与散热风道布置，避免电控元件长时间工作积热。设计过程中优先确定了运动组件的安装边界：Z轴导向件沿框架后侧竖向布置，保证热床升降过程的同轴度，减少长期使用后出现的平台倾斜偏差；X轴横梁横跨框架上部，承担喷头组件的横向移动载荷，两端与框架侧板的连接位预留了调节余量，可在装配时校正横梁的水平度，避免喷头移动过程中出现卡顿或层厚不均。Y轴传动组件布置在框架下部腔体，与热床安装位直接对接，传动路径尽可能缩短，以此降低运动过程中的惯量损失。框架的外壳采用分体式钣金拼接思路，

　　顶板、侧板与前框分别加工后通过紧固件连接，既降低了单件钣金的折弯难度，也方便后期维护时拆解，无需整体拆卸设备即可更换内部的电机、同步带或限位开关。从安装边界来看，整机的长宽尺寸适配常规办公桌与实验台的摆放深度，底部预留了脚垫安装孔位，可通过调节脚垫高度补偿工作台面的平面度误差，避免框架因放置不稳产生运行共振；后侧预留了电源接口、USB数据接口与开关的安装位，接线方向朝向设备后方，不会占用正面操作空间。框架内部的安装孔位按照早期通用3D打印机的标准配件规格设计，可兼容常见的2020铝型材导轨、42步进电机、标准尺寸热床与挤出头组件，改装拓展的冗余度充足。前侧门框的边缘预留了密封件嵌槽，加装亚克力面板后可提升腔体的保温效果，

　　在打印ABS等对环境温度敏感的耗材时，能够减少腔体内外的温差，降低成型件的内应力。框架顶部的封闭盖板可阻挡车间落尘附着在光轴与丝杆表面，减少运动副的磨粒磨损，延长传动部件的维护周期。从结构刚性角度看，侧板与顶板的连接位设置了折弯翻边，相比平板拼接的结构抗扭刚度提升明显，能够抵消喷头快速往复移动产生的振动，避免打印件表面出现规律性振纹。下部腔体专门分隔出电控安装区域，将强电电源与弱电控制板分离布置，减少线路之间的电磁干扰，提升设备运行的稳定性。整体框架没有做冗余的复杂曲面造型，所有结构特征都服务于功能需求，加工工艺以常规钣金折弯、冲孔为主，不需要开模即可完成单件或小批量生产，完全匹配早期桌面3D打印机小批量试制、低成本落地的开发定位。
