压入式螺纹卡子装配工装结构

　　这套压入式螺纹卡子装配结构，常见于带传感检测的工位级装配工序，核心作用是把细小螺纹卡子以受控按压力压入指定安装位，避免手工敲装造成的螺纹损伤、塑料基座开裂或卡子歪斜。在3C小件装配、汽车线束接插件预装、传感器壳体锁附等场景里，这类机构往往不是独立设备，而是被集成在半自动工站或流水线定位夹具上，操作者放好工件后按下压头，机构完成导向、压入、到位确认，再由人工或机械手取件。

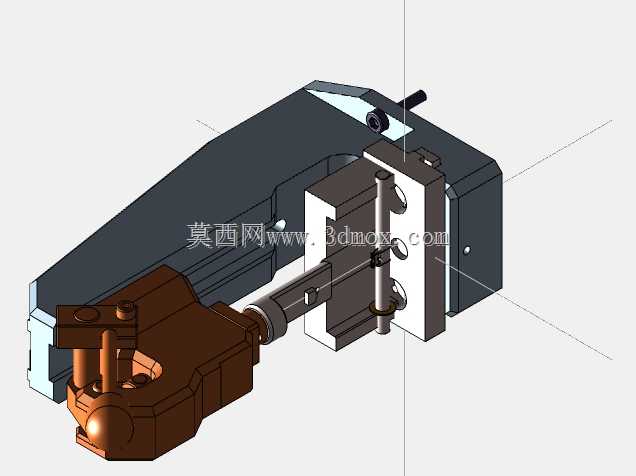

　　从结构布局看，模型采用卧式压装思路，主体由深色的固定基座、中部导向块、棕色执行端以及细长压杆组成。固定基座承担安装基准，背面和底面预留了与工站板连接的边界，可通过螺栓锁在工作台或线体侧板上；中部金属导向块对压杆运动方向形成约束，抵消压入过程中产生的侧向力，防止细长杆弯曲。棕色部分更接近手动按压或连接动力源的执行模块，内部容纳复位、限位或力传递构件，压杆前端则直接作用于螺纹卡子顶部，把外力沿卡子轴线送入基座孔位。

　　设计这类工装时，首先要解决的是对中问题。螺纹卡子本身尺寸小、牙距细，如果压杆中心与底孔存在0.1mm级偏差，就可能把牙纹挤坏。模型中导向块与压杆采用小间隙配合，相当于给压杆增加了一段支撑跨距，使前端在接触卡子瞬间不发生明显摆动。基座上的定位面则用于限制工件的X、Y向位置，让卡子预装孔始终正对压杆中心；实际出图时还需要在定位面上增加防呆销或不对称挡边，避免工件反放导致压坏壳体。

　　压入行程与限位是另一个重点。螺纹卡子压入塑料或压铸壳体时，并非压得越深越可靠，过压会使基座孔周围产生白痕甚至微裂纹，后期反而容易松脱。该结构通过固定导向块厚度、执行端贴合面以及压杆台阶来控制最终压入深度，使卡子端面停留在设计要求的高度范围内。若用于带力控要求的传感器装配线，还可在棕色执行端与压杆之间串联微型压力传感器，实时采集压入力曲线，通过峰值和末端力判断卡子是否漏装、歪斜或孔位毛刺过大。

　　从安装边界看，整组机构外形紧凑，长度方向集中在压杆轴线附近，宽度方向由基座和导向块决定，高度方向没有高耸立柱，适合嵌入空间狭窄的流水线旁侧工装。底部安装面需要保持平整，建议在工站板上加工定位槽或设置两个定位销，先确定基座位置再锁紧螺栓，这样更换同系列产品时只需更换压头和定位块，不必重新校准整套压装轴线。压杆前端应根据卡子顶部形状设计避让槽：若卡子顶端带内六角或外螺纹，压头不能直接压在牙面上，而要压住卡子肩部或专用承压面，否则会破坏后续拧装精度。

　　材料选择上，基座可采用表面发黑或硬质阳极氧化的钢材，兼顾耐磨与防锈；导向块宜用合金工具钢并淬火，内孔研磨后保证压杆顺滑运动；压杆前端属于易损件，应设计成可更换结构，用紧定螺钉或快换接头固定，磨损后不必拆卸整组机构。棕色执行端若作为手动按压手柄，表面需做防滑处理；若与气缸、电缸连接，则要在末端预留标准螺纹孔或法兰面，保证动力轴线与压杆重合。

　　在实际工位布置中，该机构前方需要留出取放工件的操作空间，侧面布置启动按钮或光栅，防止压手下压时伤及手指。压杆回程可依靠弹簧或动力源自身复位，弹簧力不宜过大，只要能带动压杆脱离卡子即可，避免每次空行程对导向块造成冲击。对于需要计数和防错的产线，还可在压入终点附近增加接近开关，当执行端到达设定位置时给出完成信号，配合夹具上的传感器确认工件在位，形成完整的互锁逻辑。

　　建模时需要特别关注运动干涉检查：压杆前进到终点时，前端不能与工件定位槽、传感器壳体或周边螺钉碰撞；回程后，压杆端面应离开工件取放区域，保证操作者能顺利取放件。螺纹卡子的导入段最好在图纸中单独标注倒角，压头与卡子接触处也要给出间隙，让卡子在压入初期有微小自调整余地。细长压杆要校核压杆稳定性，长径比过大时应增加中间导向，否则在压入力突然升高的瞬间容易失稳弯曲。

　　这类结构看似简单，却直接决定螺纹卡子装配后的保持力和一致性。工程人员在选型或改型时，应围绕卡子规格、工件材料、节拍要求和检测方式调整压头形状、导向长度、限位位置及动力接口，使工装既能稳定压装，又便于快速换型和维护。
