机床用高精密机用虎钳结构设计

　　在常规金属切削加工车间里，虎钳几乎是铣床、钻床、加工中心工位上出现频率最高的工装之一。这套虎钳的结构没有采用过于花哨的快换构型，而是把刚性、夹持同轴度和长期使用的精度保持性放在了首位，从底座导轨到活动钳身的配合面，都能看出针对重载切削工况做的取舍。

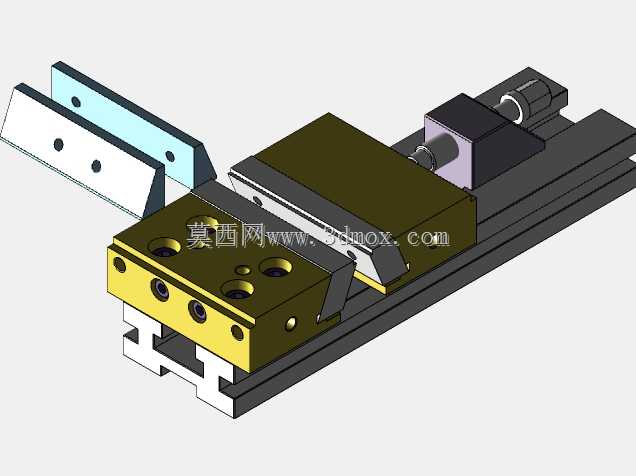

　　底座部分采用了加宽的平直导轨结构，两侧的导向边经过加厚处理，活动钳身跨装在导轨之上，滑动间隙可以通过侧边的镶条进行微调。这种设计的好处很直接：当铣刀进行满刃侧铣时，切削力会沿着钳身长度方向和垂直方向同时作用，加宽导轨能够显著降低钳身的倾覆力矩，避免普通窄身虎钳在重切削时出现钳口上抬、工件跑偏的问题。底座上预留的T型槽安装孔位，适配绝大多数机床工作台的标准槽距，安装时只需将T型螺栓穿入槽内，配合压板即可完成固定，不需要额外制作过渡底板。

　　夹持执行部分由固定钳体、活动钳身和钳口板组成。两块钳口板都采用了可更换设计，通过内六角螺钉紧固在钳身上，当钳口夹持面出现压痕、磨损或者局部崩缺时，不需要拆解整个虎钳，直接拆下钳口板修磨或者更换即可。钳口板表面加工有细密的交叉齿纹，针对毛坯面、热轧钢板这类粗糙表面能够提供足够的咬合力；如果需要夹持精加工后的工件表面，也可以换装光面或者带铜衬的钳口板，避免夹伤已加工面。固定钳体和活动钳身的夹持面做了等高处理，装配后两钳口的平行度可以控制在很小的公差范围内，保证工件夹紧后基准面不会出现倾斜。

　　驱动机构藏在活动钳身的中部腔体里，采用丝杠螺母传动。丝杠的端部通过推力轴承支撑在固定钳体的支座上，旋转丝杠时，螺母带动活动钳身沿导轨做直线进给。这种传动形式的自锁性能较好，当夹持力达到设定值后，即使加工过程中存在振动，钳身也不会自行松脱。丝杠的传动行程经过合理规划，既能够满足常规方形、条形工件的夹持范围，也不会因为行程过长导致丝杠悬伸量过大、刚性下降。在虎钳的尾部还设置了行程限位结构，防止活动钳身超程脱出导轨。

　　从实际选型的角度来看，这类虎钳的安装边界需要重点核对：底座的总长、总宽决定了它在机床工作台上占据的空间，钳口的最大张开量决定了可容纳工件的最大尺寸，钳口的高度则关系到工件夹持时的支撑高度——如果工件过高，夹持点距离工作台面太远，切削时容易产生振颤，这时候就需要配合等高块或者平行垫铁使用。在三维建模过程中，各个配合面的公差标注需要格外注意：导轨和钳身的滑动配合要选合适的间隙公差，过紧会导致手动操作费力，过松则会损失夹持精度；丝杠和螺母的配合要兼顾传动顺畅和反向间隙；钳口板的安装定位面需要给出形位公差要求，保证更换钳口后重复定位精度一致。

　　在小批量零件加工场景中，这类虎钳可以配合定位块使用，在固定钳口侧安装预设的定位挡块，工件每次靠紧挡块后再夹紧，能够省去大量逐件找正的辅助时间。针对异形工件，还可以在钳口板上加工和工件轮廓匹配的型面，直接充当专用夹具使用，拓展性很强。整体结构没有多余的复杂零件，维护时只需定期清理导轨缝隙里的切屑、在丝杠和导轨面涂抹润滑脂即可，能够在车间环境下长期保持稳定的工作状态。
