车床刀架上部锁紧支撑总成结构设计

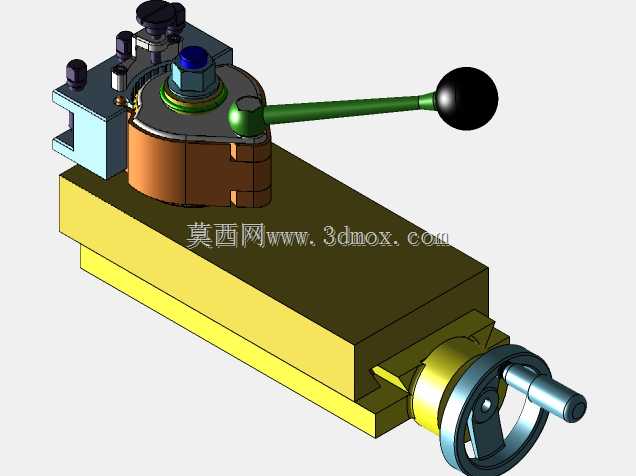

　　这套上部支撑总成是普通卧式车床四方刀架的核心组成部分，直接承担刀具装夹、工位回转、切削锁紧的全部功能，在轴类、盘类零件的外圆、端面、切槽、成型面车削工序中，是决定加工稳定性与换刀效率的关键功能部件。从实际加工场景来看，车间里操作者每完成一道工步，都要扳动这套带黑色防滑球头的长操作手柄，松开内部的端面凸轮与锁紧机构，转动上部刀体选定下一把刀具的工位，再反向扳动手柄完成锁紧，整个过程不需要额外扳手，单手即可完成，在中小批量多工序加工里能大幅减少换刀辅助时间。上部刀体的四个安装面均加工有垂直于安装基面的T型槽与螺栓过孔，可同时装夹四把不同用途的外圆车刀、切槽刀、螺纹刀或端面刀，刀具悬伸长度可通过侧面的调节螺钉微调，

　　保证刀尖与主轴回转中心等高。底座部分直接贴合车床中拖板的上安装面，四周的定位凸台与中拖板的定位止口精准配合，底部的连接螺栓孔位完全匹配标准卧式车床的安装螺孔分布，安装时不需要额外改造拖板，更换维护十分便捷。底座侧面伸出的手轮轴与中拖板内部的横向进给丝杠相连，转动手轮即可带动整个上部支撑总成沿横向导轨做进给运动，实现切削深度的精准调节，手轮上的刻度圈可直接读出进给位移量，方便操作者控制尺寸公差。整套结构的设计思路完全围绕刚性与操作便捷性展开，长手柄利用杠杆原理放大操作力矩，操作者用很小的力就能产生足够的锁紧力，抵抗粗车时的大切削冲击，避免加工过程中出现刀体移位、让刀的问题。上部回转体与底座之间采用淬硬的定位销与端面配合，

　　重复定位精度可控制在0.02mm以内，保证每次换刀后刀具位置的一致性，减少重复对刀的工作量。所有外露的操作件都做了防滑与安全处理，手柄球头采用耐磨非金属材质，长期握持不会打滑，手轮的边缘做了倒角处理，转动时不会划伤手部。从安装边界来看，总成的总高度控制在标准车床刀架的允许范围内，不会与车床主轴、尾座产生运动干涉，横向的最大移动行程与中拖板的行程完全匹配，纵向安装位置也不会超出小拖板的调节范围。内部的凸轮锁紧机构采用渐开线轮廓，锁紧过程平稳无冲击，松开时能自动将上部刀体顶起0.1mm左右，减少回转时的摩擦阻力，转动十分轻便。各个润滑点都预留了注油孔，日常维护时可以直接加注润滑油，保证回转副与锁紧机构长期灵活运转，减少磨损。

　　在实际选型适配时，只需要核对底座的安装孔距、手轮连接轴的直径与方头尺寸，就能直接替换同规格的老旧刀架上部总成，不需要修改车床的原有结构。这套结构的三维建模完整还原了所有零件的装配关系与运动间隙，不管是用于机床维修的备件测绘，还是专用车床的刀架改进设计，都能直接作为结构参考，清晰展现了手动锁紧式四方刀架的经典机械原理，没有多余的冗余结构，每一处造型都服务于实际加工的功能需求。
