紧凑型高性能图形工作站机箱结构设计

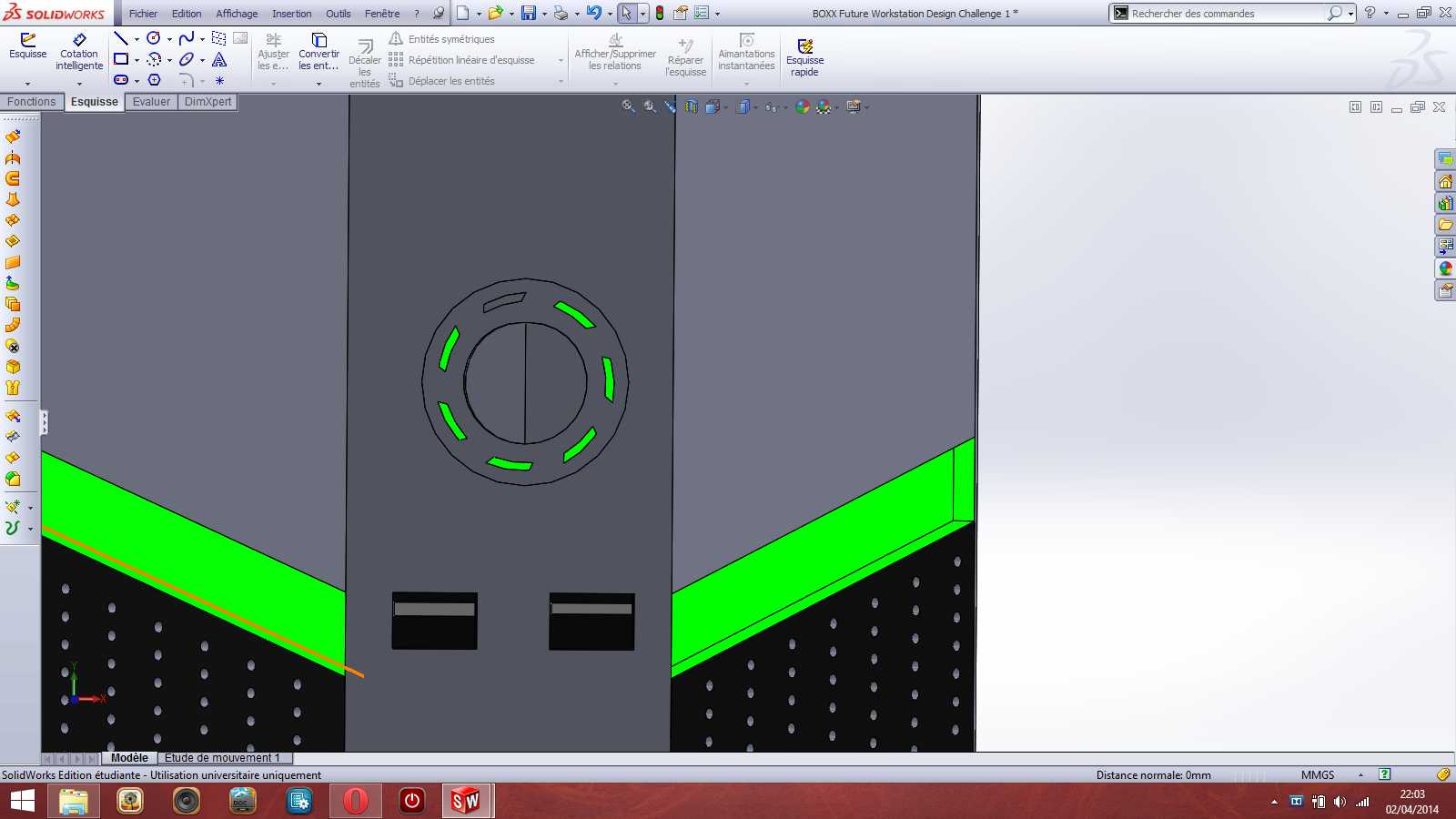

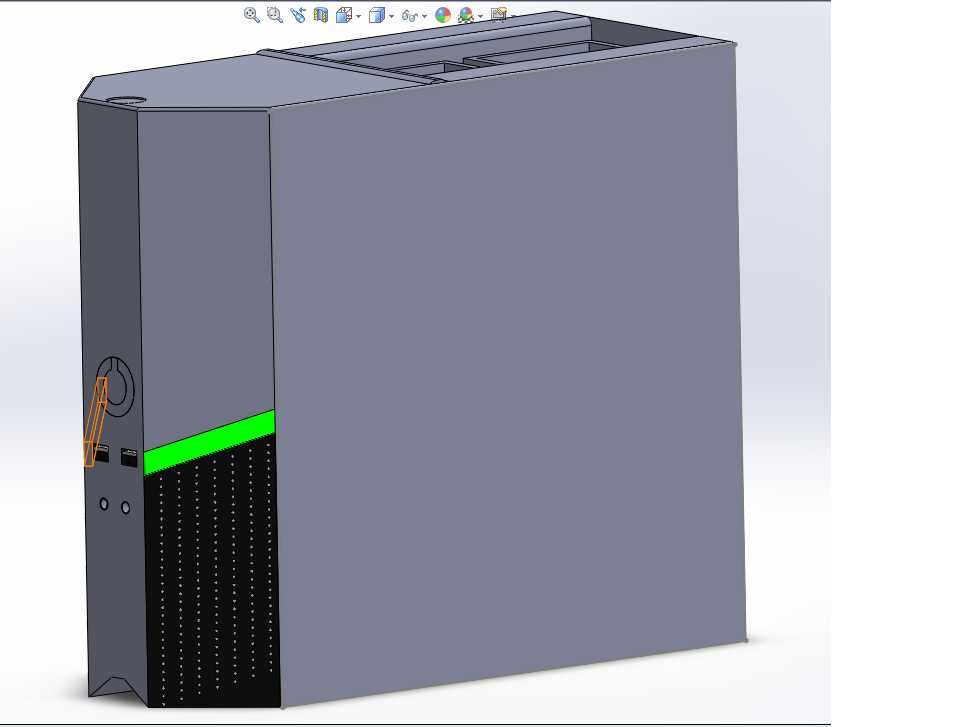

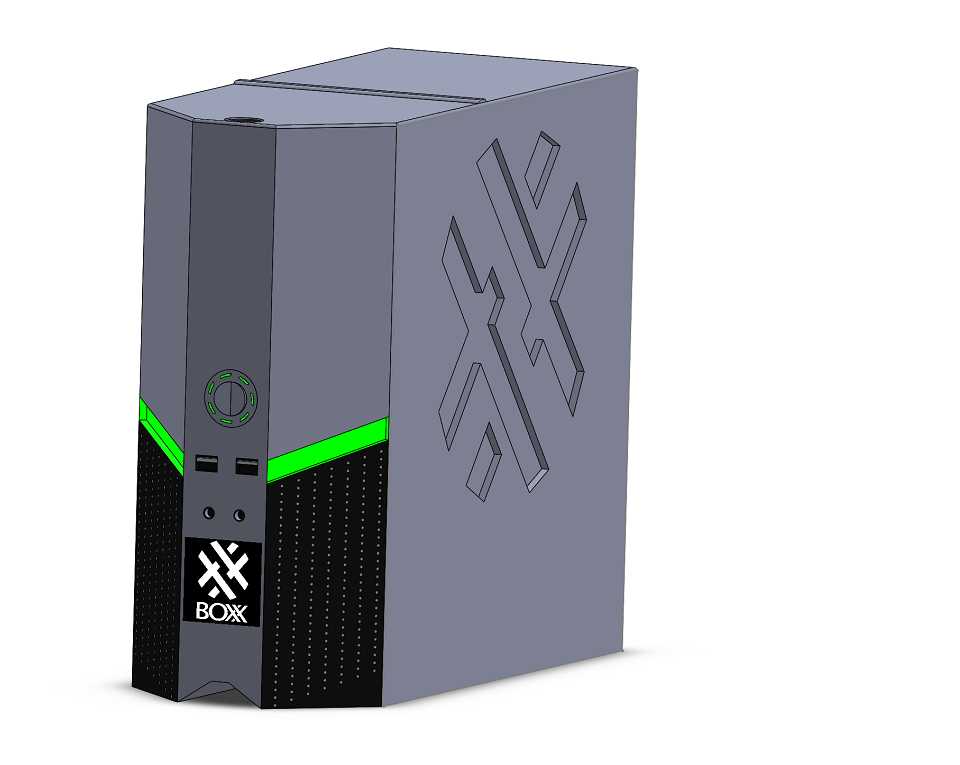

　　这款工作站机箱的结构设计，核心面向三维设计、影视渲染、工业仿真这类对硬件稳定性、IO扩展能力有高要求的专业场景，区别于普通消费级台式机箱，它的所有结构排布都围绕专业硬件的长时间高负载运行需求展开。从结构布局来看，机箱采用立式紧凑塔式构型，正面面板区域做了功能分区：最上方集成电源开关按键，下方排布7颗绿色状态LED，可对应硬件负载、硬盘读写、温度阈值等不同运行状态做序列点亮提示，方便使用者在不进入系统的情况下快速判断设备运行状态；LED区域下方预留2个USB接口与2个3.5mm音频插孔，满足日常外接U盘、耳机等外设的前置接驳需求，不用绕到机箱背部插拔接口。

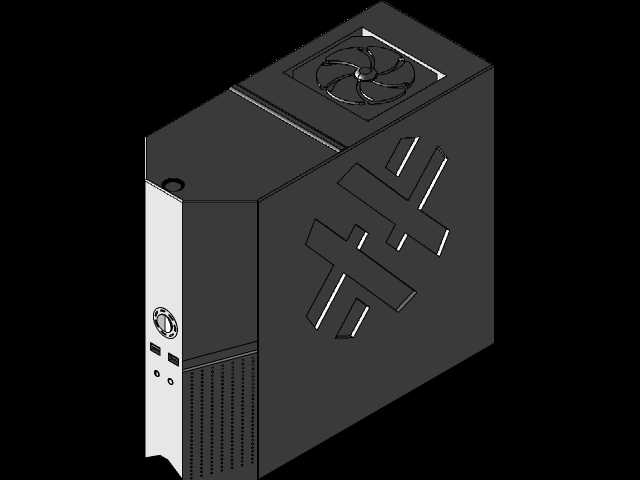

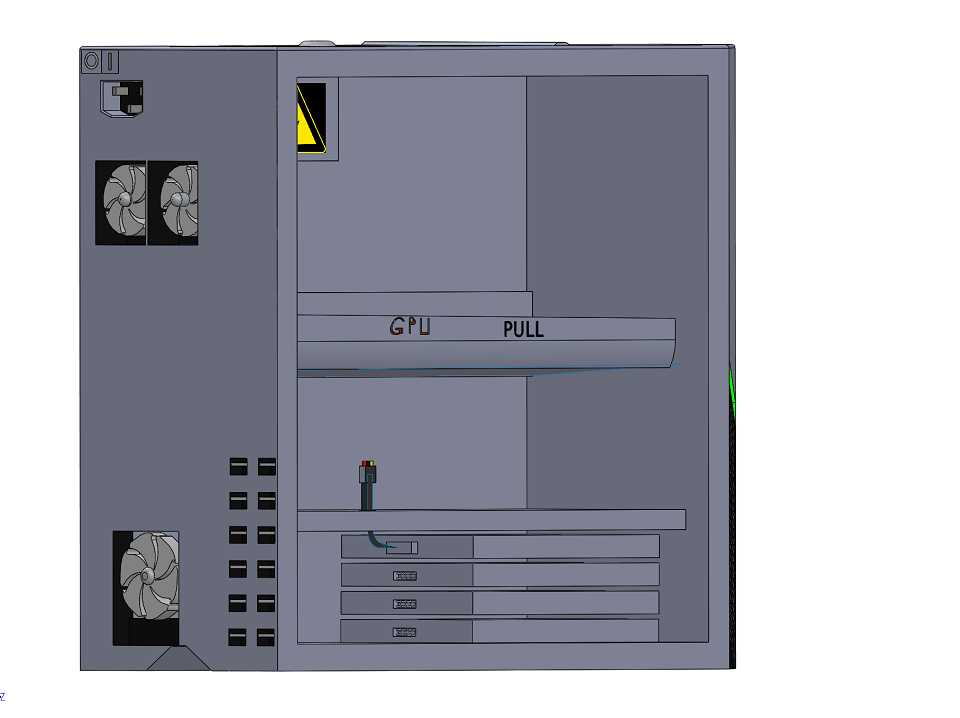

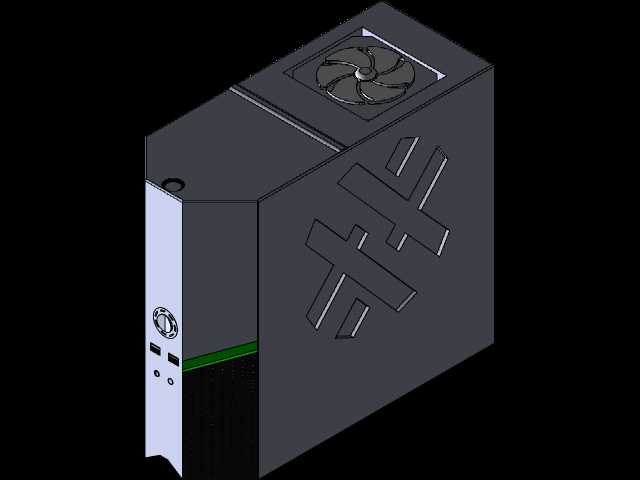

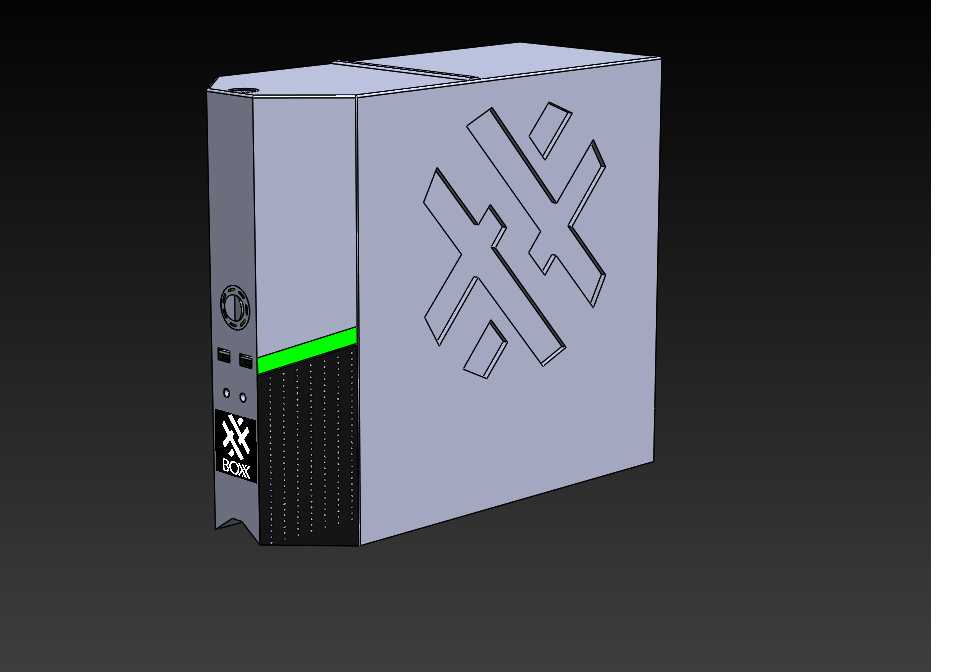

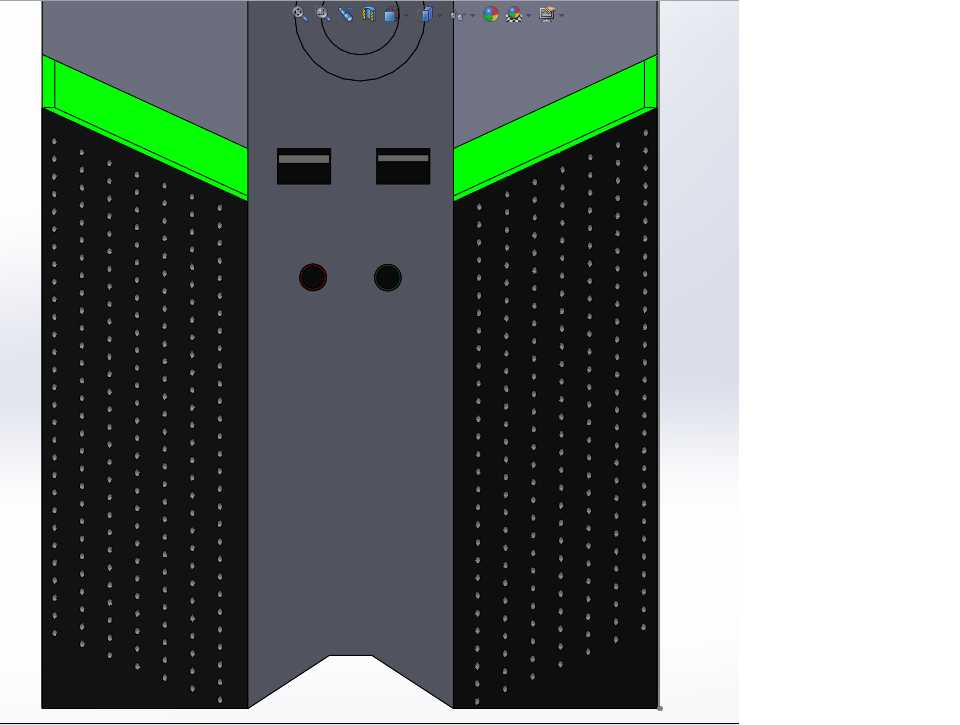

　　机箱侧面做了一体化的品牌标识浮雕结构，不是后期粘贴的铭牌，而是直接在钣金侧板上冲压成型的立体logo，既提升了整机的识别度，也避免了长期使用后铭牌脱落、积灰的问题。散热结构的设计是这款机箱的重点，正面下部设置了通风格栅，对应内部进风风道，背部预留三个通风口，其中两个通风口的开孔率、位置分别对应CPU高负载区域与显卡区域的出风路径，针对不同发热部件做了差异化的风道匹配，避免高负载运行时热量在机箱内部淤积，剩下的一个通风口对应硬盘仓的散热需求，保障存储设备长时间读写时的温度稳定。

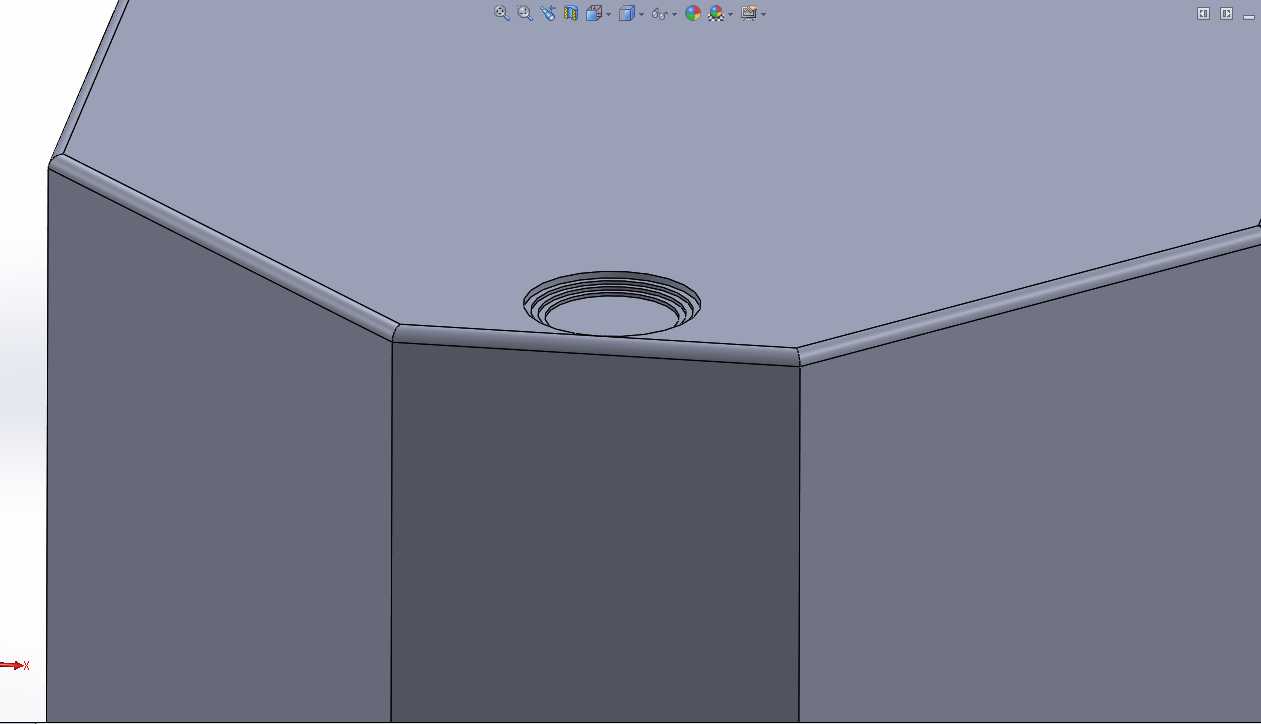

　　IO扩展能力上，整机结构预留了12个USB接口的安装位，覆盖前置、背部、侧置多个区域，可满足专业场景下同时外接加密狗、数位板、移动存储、校准设备等多类外设的需求，不用额外扩展USB集线器，减少外接设备的连接故障点。机箱顶部预留了蓝光光驱的安装位，对应的开关按键设置在机箱顶部区域，区别于常规前置光驱的设计，可避免正面面板的积灰落到光驱托盘缝隙中，也适配工位上机箱放置在桌面下时，使用者不用弯腰就能操作光驱弹出的使用习惯。机箱的钣金结构做了折边强化处理，所有边缘都做了卷边工艺，避免组装维护时割手，侧板的固定结构采用免工具卡扣加拉手的设计，方便后期升级硬件时快速拆卸侧板，不需要额外借助螺丝刀等工具。

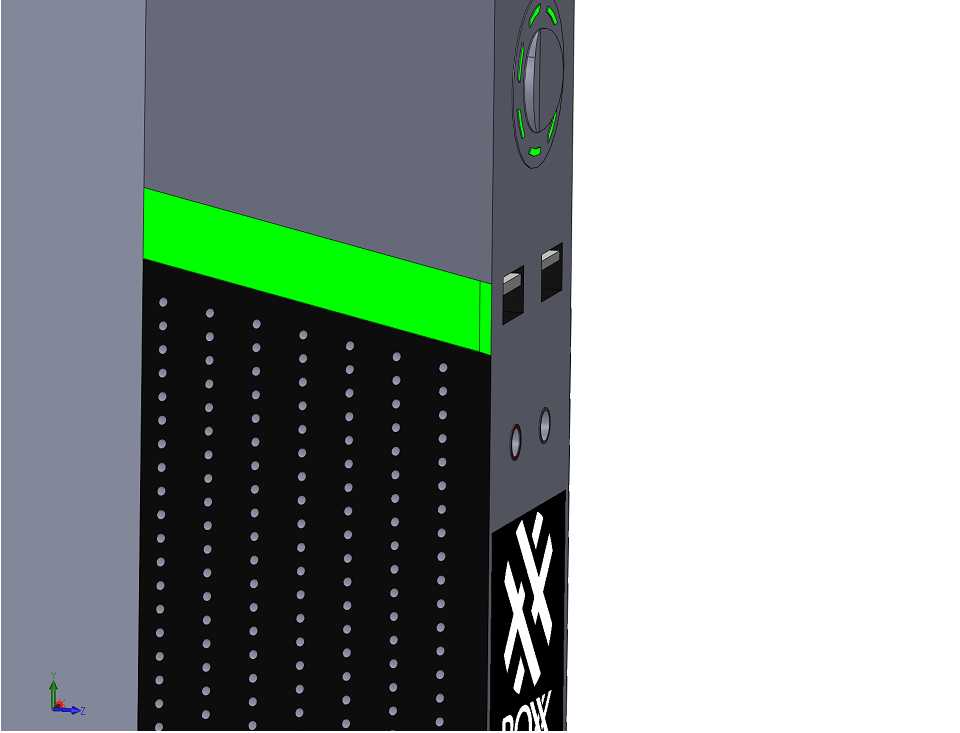

　　从安装边界来看，这款机箱的进深、宽度都控制在紧凑尺寸范围内，可适配常规的办公桌下主机位，也可直接放置在桌面侧方，不会占用过多的工位空间，内部的硬件安装位兼容标准ATX主板、全尺寸专业图形卡、塔式CPU散热器，同时预留了多硬盘位的安装空间，可满足专业用户大容量存储的需求。尾部的结构设计上，所有接口挡板都做了防电磁干扰的弹片处理，既可以减少内部电磁辐射外泄，也能避免外接的电磁信号干扰内部硬件的稳定运行，机箱底部预留了防滑减震脚垫的安装位，可降低内部风扇运行时的震动传递到桌面，减少工位的共振噪音。整体结构没有多余的装饰性设计，所有的外形特征都服务于功能需求，比如正面的绿色装饰条其实是进风风道的防尘网卡扣位，既起到了视觉区分的作用，也方便使用者快速拆下防尘网清理积灰，不用拆开整个前面板。
