齐平安装双端口RJ45母馈通Cat5e连接器

　　在工业控制柜、通信设备机架、测试仪器面板这类需要频繁插拔网线的场景里，外露的网口往往容易因为磕碰、拉扯出现接口松动、引脚变形的问题，齐平安装的馈通式RJ45连接器就是为解决这类面板布线痛点设计的结构件。这类连接器采用前后贯通的母对母结构，不需要在面板内部预留网线弯折与端接的冗余空间，面板外侧直接插外部网线，面板内侧插设备内部预制的短跳线，能大幅简化柜内布线的走线规划，避免现场端接水晶头带来的接触不良隐患，尤其适合批量组装的标准化设备，能有效减少现场布线的工时消耗。

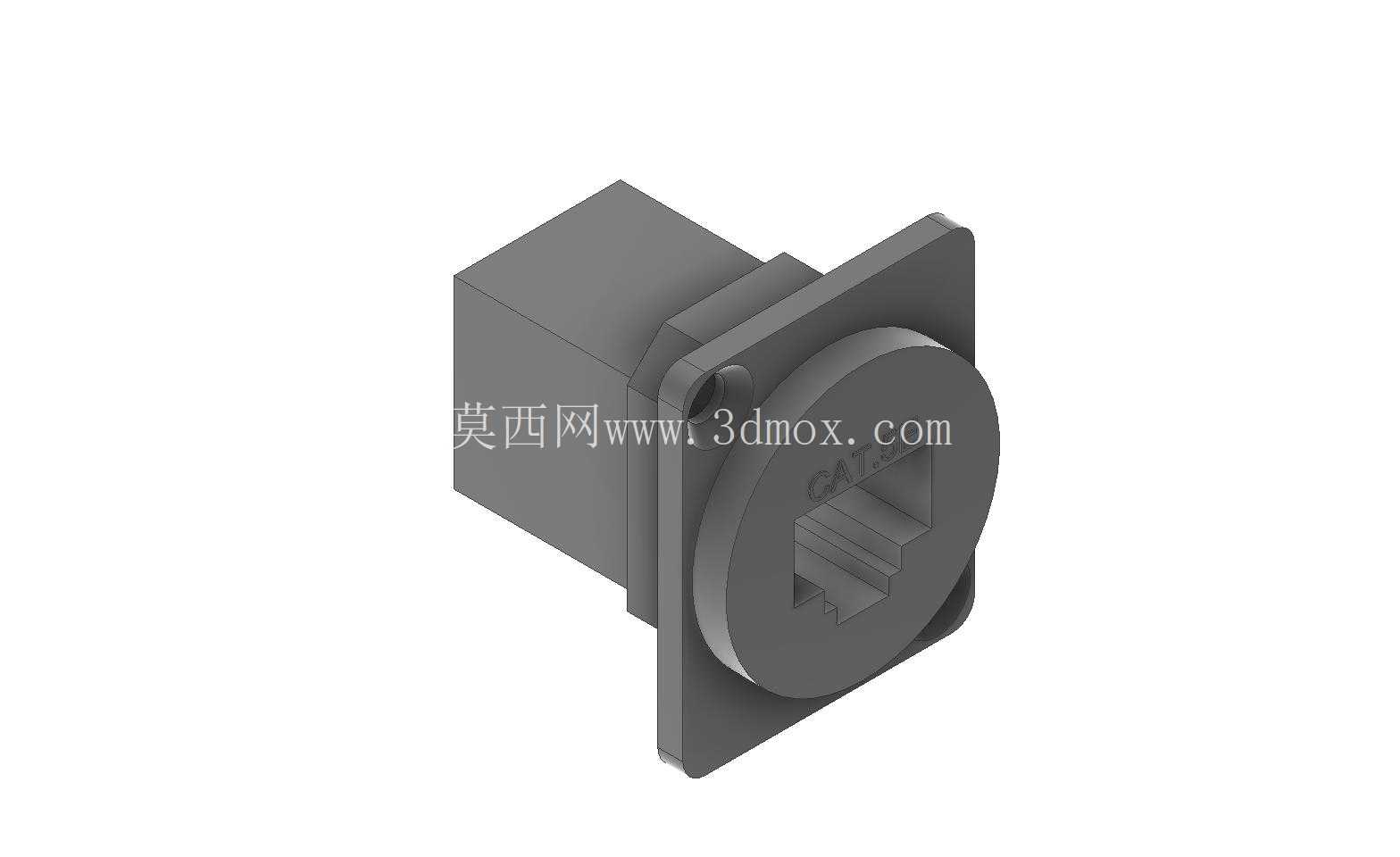

　　从结构设计来看，这款双端口连接器采用方形法兰安装基座，法兰边缘做了小圆角过渡，避免安装时锐边划伤操作人员或者线缆绝缘层，法兰上预留的两个安装孔位适配标准面板开孔尺寸，安装时从面板外侧推入，通过螺丝从背面锁紧固定，安装完成后连接器前端面和设备面板完全齐平，不会突出面板表面，既可以避免外力直接撞击接口本体，也能让设备面板外观更整洁统一。连接器本体采用方形主体加圆形接口端的组合结构，主体部分的方形截面可以在安装时嵌入面板对应的方形开孔内，起到周向防转的作用，不需要额外增加防转定位结构，就能保证两个网口始终保持水平对齐的状态，避免安装后接口歪斜导致水晶头插拔卡滞。

　　接口部分采用标准RJ45母座结构，内部8根接触引脚按照Cat5e传输标准做了位置度校准，能满足百兆乃至千兆以太网的传输性能要求，引脚接触部位采用镀金处理，降低长期插拔后的接触电阻，减少信号传输损耗，适配工业环境下长期稳定运行的需求。连接器前后两端的接口都带标准水晶头卡扣让位槽，插拔水晶头时卡扣可以正常弹起锁紧，不会出现插到位却锁不紧的情况，接口内部做了导向倒角，即使在光线不好的柜内环境下，也能快速对准插入水晶头，减少盲插时对引脚的损伤。

　　安装边界方面，这款连接器的法兰盘厚度控制在薄型化尺寸，安装后面板内侧突出的主体长度较短，不会和柜内的PCB板、走线槽、其他安装元器件产生空间干涉，在布局紧凑的小型通信设备、便携测试仪器里也能顺利安装。双端口并排布局的间距符合通用布线规范，两个接口同时插网线时，水晶头之间不会出现互相挤压、无法同时插入的问题，也预留了足够的手指操作空间，插拔单侧网线时不会碰到相邻接口的线缆。

　　在实际选型应用中，这类馈通连接器常被用在工业交换机面板、工控机外壳、网络测试仪器、音视频设备的外置网口扩展位置，相比直接把网口焊接在内部PCB上的结构，馈通式结构可以把插拔外力全部传递到设备面板上，不会因为反复插拔网线导致PCB上的焊盘脱落、接口开焊，大幅提升设备接口的机械寿命。同时这种分体式的馈通结构，在接口出现损坏时不需要拆开设备内部更换PCB上的网口，只需要从面板外侧拆下固定螺丝就能快速更换连接器，后期维护的成本更低，也不需要专业的焊接工具就能完成维修操作，很适合工业现场、户外通信设备这类维护条件有限的使用场景。设计这类连接器三维模型时，需要重点把控法兰安装孔的位置度、接口内部引脚的相对位置、方形安装主体的尺寸公差，避免出现安装不上、水晶头插拔卡滞、接触不良的问题，同时要考虑不同壁厚面板的适配性，安装柱的长度要覆盖常用的设备面板壁厚范围，保证不同厚度的面板都能可靠锁紧。
