汽车吊配套起重梁吊装作业三维结构

　　这套三维结构还原了汽车起重机搭配专用起重梁开展重物吊装的完整作业形态，覆盖了从吊臂变幅、钢丝绳走绳到吊具挂载、被吊物承载的全链路结构细节，可直接用于吊装方案校核、作业人员实操培训、新型吊具结构迭代的参考载体。在市政场馆钢结构施工、工业厂房预制构件安装、港口重型货场周转、大型设备进场就位这类常见作业场景中，单独依靠起重机吊钩直接起吊大跨度、易形变的重物时，很容易出现吊点受力不均导致的构件弯折、钢丝绳夹角过大带来的额外载荷、起吊过程中重物大幅摆动碰撞周边结构的问题，配套专用起重梁就能从结构层面分散吊点载荷，约束钢丝绳的作业夹角，让被吊构件在起升、回转、变幅的全流程中保持平稳姿态，避免构件形变或者作业安全隐患。

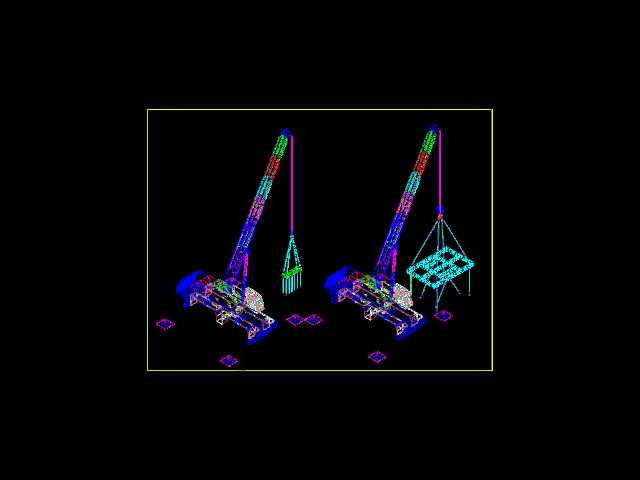

　　从结构设计逻辑来看，模型里的两台汽车吊分别对应两种典型吊装工况：左侧起重机搭配的是专用抓吊吊具，适用于零散型材、成捆管材这类无预设吊点的物料吊装，吊具的开合机构、锁止结构都做了完整的结构还原，能清晰看到吊具与起重梁下吊点的连接销轴、防脱挡板的装配关系；右侧起重机搭配的是平面框架式被吊物，通过起重梁上的四个均匀分布的下吊点连接吊索，每个吊点的位置都对应被吊框架的受力主梁位置，避免起吊时框架因局部受力产生焊缝开裂或者结构变形。设计过程中首先要匹配起重机的额定起重量曲线，起重梁的自重加上被吊物的总重量，必须严格控制在对应作业半径、对应吊臂长度下的额定起升载荷以内，同时要预留足够的安全系数，避免超载作业。起重梁的主体结构采用箱型梁截面设计，这种截面的抗扭、抗弯性能优于同等重量的工字钢结构，能适应吊点位置偏移带来的偏载载荷，梁体上的上吊点设置在梁体重心的正上方位置，保证起吊时梁体自身保持水平，不会出现单侧倾斜导致的吊索滑移；下吊点根据常见被吊物的宽度规格做了可调节设计，通过梁体上预留的多组销轴孔，可以调整下吊点的间距，适配不同宽度的被吊构件，不用针对单次作业重新制作吊梁，提升机具的复用率。

　　外形尺寸与安装边界方面，模型里还原的起重梁长度适配25吨级汽车吊的常用作业范围，梁体自身高度控制在合理区间，避免吊梁占用过多起升高度，导致作业空间不足时无法将重物吊至指定高度；吊梁两端设置了导向挡板，防止吊索在起吊过程中从梁体端部滑脱，所有连接销轴都配套了开口销防脱结构，符合起重作业的安全规范要求。起重机的走绳系统也做了完整还原，从主卷扬的钢丝绳引出，经过吊臂头部的滑轮组、吊钩滑轮组的缠绕路径清晰可见，能直观看到不同倍率下的钢丝绳受力传递路径，对于新手理解起重机起升机构的力的分解有很强的参考价值。

　　支腿结构的展开形态、支腿垫板的铺设位置也在模型中有所体现，能清晰看到支腿跨距对应的作业稳定范围，提醒作业人员在开展吊装作业前必须将支腿完全伸出、垫实垫板，避免侧翻风险。在实际建模过程中，所有铰接位置都保留了合理的装配间隙，没有出现结构干涉的问题，吊臂的不同节段的伸缩搭接结构、变幅油缸的铰接位置都和真实设备的结构比例保持一致，既可以用于吊装作业的动画模拟，验证作业路径中是否存在障碍物碰撞，也可以作为结构受力分析的基础模型，导入有限元分析软件后对梁体、吊臂的受力形变进行校核，优化结构的壁厚、加强筋的布置位置，在保证结构强度满足要求的前提下尽可能降低吊梁的自重，提升起重机的有效起重量。
