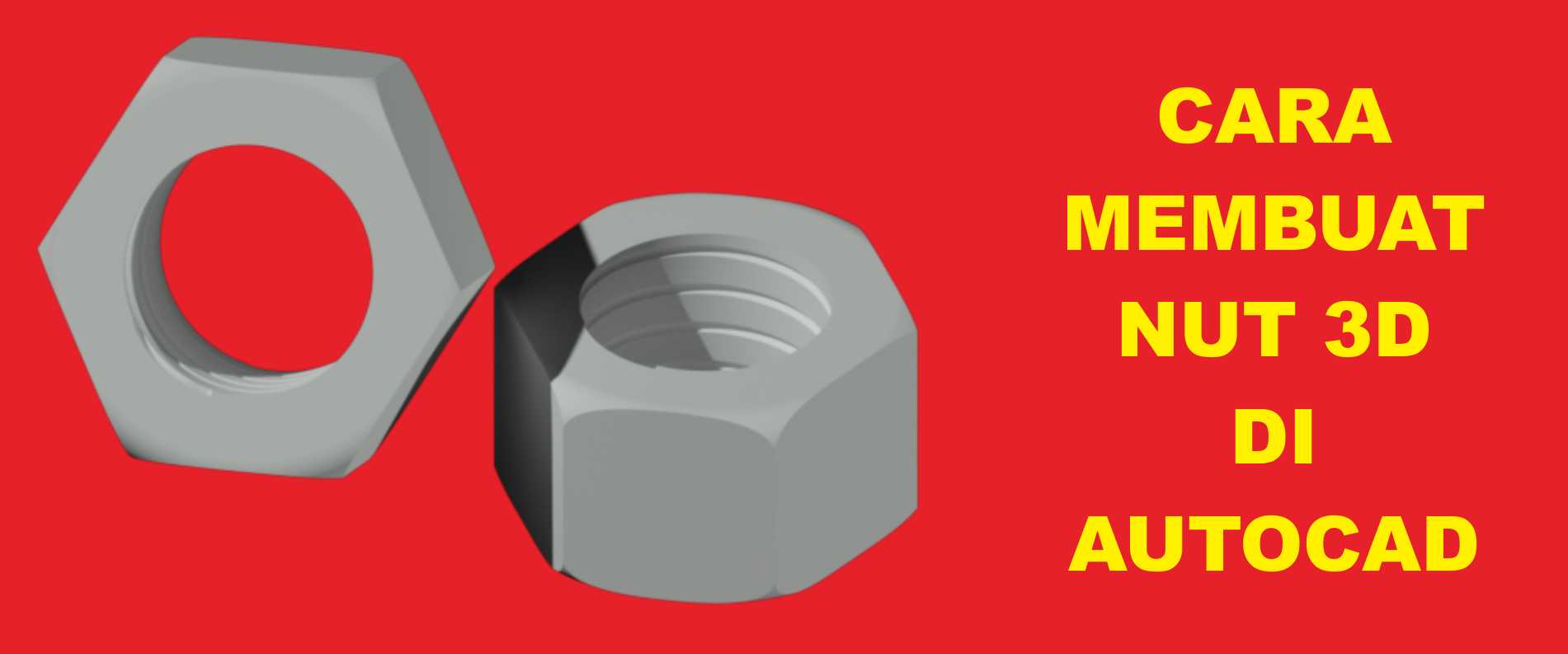

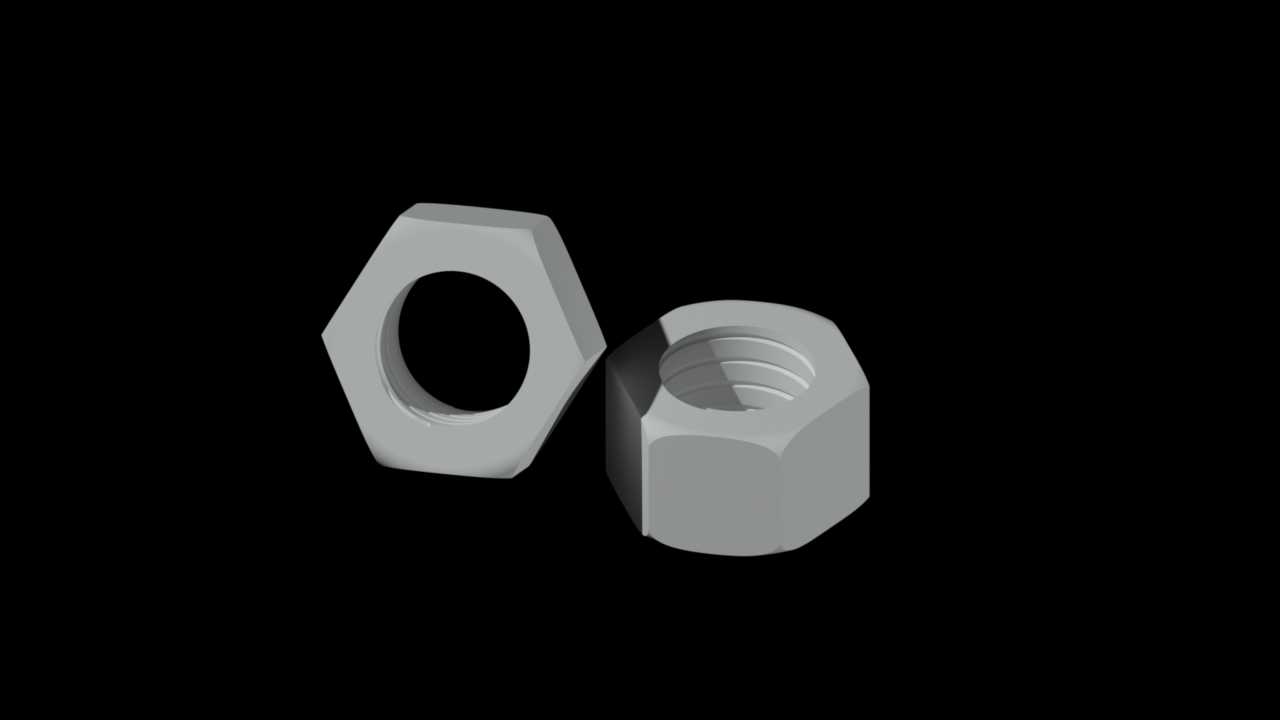

标准六角螺母三维结构设计模型

　　在各类机械装配场景中，六角螺母是应用覆盖范围最广的螺纹锁紧零件，从民用家电组装、普通工装夹具搭建，到重型工程机械的结构连接、液压管路的法兰对接，几乎所有需要实现部件可拆卸锁紧的位置，都能见到这类标准件的身影。不同于定制化的异形锁紧件，六角螺母的结构设计完全围绕通用装配需求展开，六方外形的设计初衷，是为了适配开口扳手、套筒、活动扳手等通用装配工具，在安装空间受限的场景下，扳手每次只需旋转60度即可完成卡位，相比四方外形的螺母，狭小空间内的操作灵活性提升明显，这也是六角结构成为行业通用标准的核心原因。

　　从功能特性来看，这类螺母依靠内螺纹与配套螺栓的外螺纹啮合，实现两个或多个带通孔部件的压紧锁紧，啮合过程中螺纹牙型的均匀受力，能将螺栓的轴向锁紧力均匀分散到每一圈啮合牙上，避免局部应力集中导致的螺纹滑牙失效。常规六角螺母的端面设计有平整的承压面，装配时承压面与被连接件表面完全贴合，能增大接触面积，降低被连接件表面的压应力，避免软质被连接件表面被压溃，部分应用场景下会在螺母与被连接件之间加装平垫圈，本质上也是为了进一步分散承压应力，保护被连接件表面。

　　设计这类螺母的三维模型时，首先要匹配对应公称直径的螺纹参数，内螺纹的小径、大径、牙型角、螺距都要严格符合通用公制螺纹标准，保证与对应规格螺栓的啮合间隙控制在合理范围，既不会因为间隙过大导致锁紧旷量，也不会因为间隙过小出现螺纹咬死无法装配的问题。六方部分的对边尺寸、对角尺寸需要严格匹配通用扳手的卡位尺寸，对边尺寸的公差控制尤为关键，尺寸过大则扳手无法卡入，尺寸过小则装配时容易出现打滑、棱角磨圆的问题。螺母的厚度设计需要匹配对应的强度等级，不同公称直径的螺母，厚度与螺纹啮合圈数直接相关，要保证在额定锁紧力矩下，螺纹牙的剪切强度足够，不会出现螺纹脱扣失效。

　　从安装边界来看，这类六角螺母的装配空间需要预留足够的扳手操作空间，以M10规格的六角螺母为例，六方对边尺寸为16mm，装配时需要在螺母周围预留至少3mm的扳手卡位余量，也就是螺母中心到周边障碍物的距离不能小于11mm，否则套筒或扳手无法顺利卡入螺母六方，会大幅提升装配难度。如果是沉孔内安装的螺母，沉孔的直径需要大于螺母对角尺寸，深度要大于螺母自身厚度，保证螺母能完全沉入沉孔内，不会出现凸起干涉其他部件的问题。

　　在不同的应用场景下，这类螺母的细节设计也会有对应调整，比如用于振动工况下的设备连接时，会在螺母端面增加防滑齿结构，或者选用加厚的锁紧螺母结构，提升螺纹啮合的防松能力；用于腐蚀环境下的装配时，会在螺母表面增加镀锌、达克罗等防腐涂层，提升零件的环境耐受能力；用于高温工况的连接时，会选用耐高温的合金材质，避免高温下螺纹变形导致锁紧失效。建模过程中，螺纹部分的建模需要区分渲染用的装饰螺纹和生产用的精确牙型，用于装配干涉检查的模型可以用装饰螺纹简化结构，降低模型数据量，用于加工生产的模型则需要精确绘制每一圈螺纹的牙型轮廓，保证后续数控加工的精度。

　　很多刚入行的结构设计人员在选用这类螺母时，容易忽略螺母厚度与螺栓强度等级的匹配问题，比如用8.8级螺栓配套4级强度的薄螺母，锁紧时很容易出现螺母螺纹滑牙的问题，导致连接失效；还有部分设计人员在预留装配空间时，只考虑螺母自身的外形尺寸，忽略扳手的操作空间，导致实际装配时扳手无法卡位，只能临时打磨周边部件或者改用定制异形螺母，大幅提升装配成本和后期维护难度。这类标准件的三维模型，核心作用就是在设计阶段完成装配干涉检查、装配空间验证，提前发现结构设计中的空间冲突问题，避免后续加工装配阶段出现零件无法安装的问题。
