工业布线用C型电气导管安装结构

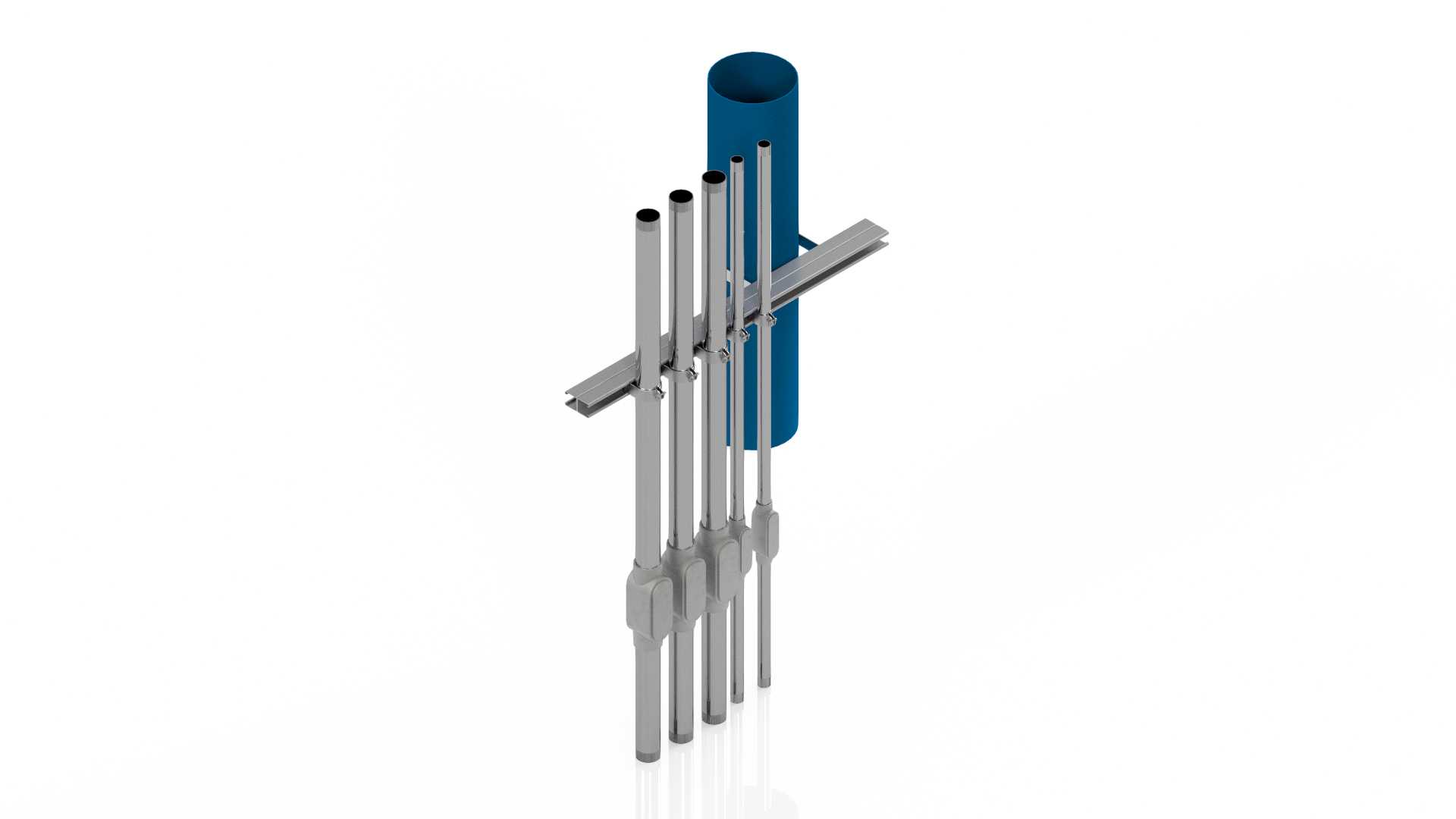

　　在工业厂区电气布线、设备电控配套、建筑机电安装的现场场景里，电气导管的排布合理性直接决定了后期线缆防护寿命、运维检修效率以及现场走线的规整度，这套C型电气导管结构，正是针对多回路并行布线的密集走线场景设计的配套构件。不同于普通单根穿线导管的独立安装逻辑，这套结构采用多根不同长度的金属导管并行排布的形式，搭配专用的卡装固定支架，能够在同一安装截面内完成多组控制线缆、动力线缆的分层穿设防护，避免不同电压等级线缆混布带来的信号干扰问题，同时也能减少现场安装时的支架打装数量，压缩管线排布所占用的竖向安装空间。

　　从实际使用场景来看，这类导管结构常应用在车间立柱侧布线、设备旁侧电控走线、洁净厂房竖向干线排布等位置，金属材质的导管本体能够为内部穿设的线缆提供可靠的机械防护，避免现场作业时的磕碰、拖拽造成线缆绝缘层破损，同时金属管壁的屏蔽作用也能降低强电回路对附近弱电信号线路的电磁干扰，适配工业现场复杂的电磁环境。在设计思路上，这套结构充分考虑了现场安装的容错空间，固定支架采用卡槽式的卡接结构，不需要在导管本体上额外焊接固定耳片，安装时可以根据现场实际的布线高度，灵活调整每根导管在支架上的固定位置，适配不同的出线端高度差；不同长度的导管本体对应不同的回路接引位置，长导管可以直接接引到高处的桥架接口，短导管则对应就近的设备接线端，不需要现场额外裁切导管长度，减少现场施工的二次加工工作量。

　　从安装边界来看，整套结构的横向占用宽度由并行排布的导管数量决定，单根导管的外径适配常规的工业穿线线缆束直径，多管并行时相邻导管之间预留了足够的管卡安装间隙，不会出现管体贴死导致的固定件无法安装的问题；竖向方向上，导管下端预留了足够的线缆接引余量空间，方便后期接线时的线缆弯折操作，上端则可以直接对接标准规格的桥架穿板接头，不需要额外制作过渡连接件。结构细节上，导管端部都做了钝化收口处理，避免穿线时尖锐的管口切割线缆绝缘层，固定支架上的卡箍采用快装式结构，只需要拧紧侧边的固定螺栓就能完成导管的锁紧固定，不需要复杂的组装工序；配套的固定支架可以直接通过膨胀螺栓固定在建筑墙面、设备立柱或者预制的安装基面上，支架本身的结构强度能够满足多根金属导管满穿线缆后的承重要求，不会出现长期使用后支架变形、导管下坠的问题。

　　在实际选型适配时，这套C型排布的导管结构可以根据现场的回路数量调整并行导管的根数，不需要重新设计整体的安装支架结构，支架上的卡槽预留了足够的扩展位置，后期新增回路时只需要加装对应规格的导管和卡箍就能完成扩容，不需要拆除原有已布设的管线，大幅降低后期线路改造的施工成本。不同于PVC材质的民用穿线管，这套金属材质的电气导管结构能够适配工业现场的高温、油污、多粉尘的恶劣使用环境，金属管壁的抗老化性能远优于非金属管材，在车间设备周边、户外厂区布线等场景下，能够保持数十年的稳定使用寿命，不需要频繁更换老化的管线构件。从建模精度来看，这套结构完整还原了导管的壁厚、卡箍的装配间隙、支架的安装孔位等细节，在做整体厂区布线仿真、设备机电配套建模时，可以直接调取使用，不需要再重新绘制每个导管的固定结构，能够大幅提升机电建模的效率，同时模型的装配关系完全符合实际安装逻辑，在做施工模拟、碰撞检查时，能够准确反映出现场安装的实际空间占用情况，避免后期施工时出现管线与其他设备构件碰撞的问题。
