多机协同圆腿吊装作业仿真结构

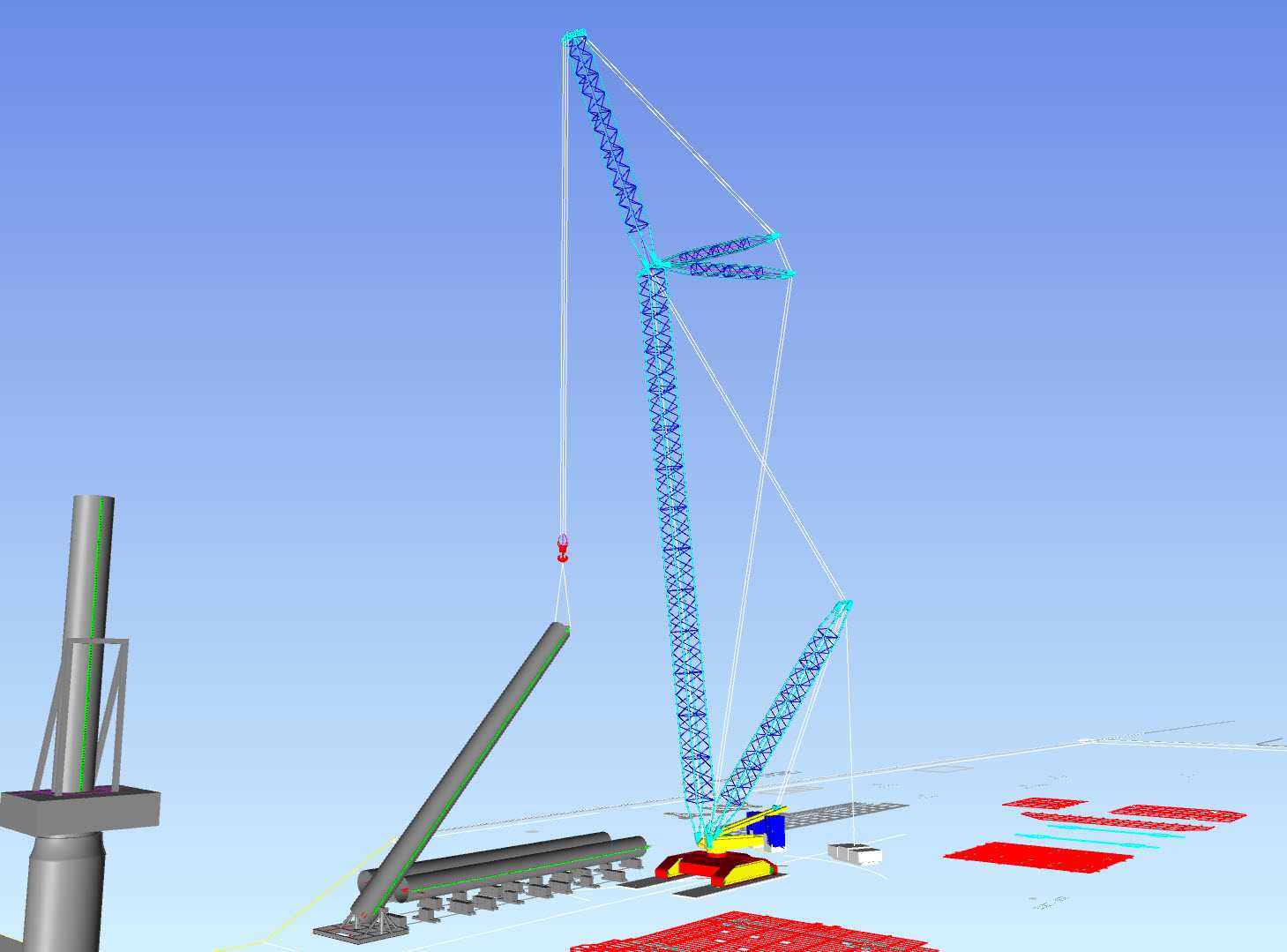

　　从实际作业逻辑来看，圆腿构件本身为大直径厚壁圆柱钢结构，自身刚性沿轴向分布均匀但径向抗弯折能力有限，平卧状态下如果吊点位置选择偏差超过构件总长的12%，起吊过程中就会产生超出材料许用应力的弯折形变，直接导致构件报废甚至引发吊装安全事故，因此在设计这套作业方案的三维结构时，首先针对圆腿构件的自重分布、截面惯性矩参数完成了吊点位置的精准匹配，在构件上设置了两处主吊点与一处溜尾吊点，主吊点分别匹配两台大吨位桁架臂起重机的主钩，溜尾吊点匹配小吨位起重机的副钩，在构件抬升过程中，主吊点持续提升构件高度，溜尾吊点同步配合调整构件底端的水平位置，避免构件底端与地面支撑结构、已安装基座产生剐蹭碰撞。在海洋工程装备建造、大型桥梁构件安装、重型工业厂房预制构件施工场景中，大长径比圆柱形构件的吊装转运一直是现场施工的重难点环节，这类构件普遍存在重心偏移难把控、单点吊装易产生结构形变、单机起吊额定载荷不足的问题，多台履带式起重机协同完成圆腿构件抬升就位的作业方案，是目前工程领域应对这类重载长构件施工的主流解决方案。这套三维结构完整还原了多台桁架臂起重机协同完成圆腿构件从地面平卧状态到竖直就位状态的全作业流程结构状态，覆盖了从吊点布设、臂架姿态匹配、索具受力路径到地面承载排布的全环节结构细节。

　　从设备结构细节来看，模型中还原的桁架臂起重机均采用格构式臂架结构，这种结构相比箱型臂架具备更优的自重载荷比，在同等臂长工况下能够提供更大的额定起重量，适配大作业半径下的重载吊装需求；臂架之间设置的缆风绳结构并非冗余设计，在多机协同抬升大长径比构件时，单台起重机的臂架会受到来自构件的侧向分力，格构式臂架的侧向抗扭刚度有限，通过合理布设缆风绳能够将臂架承受的侧向力传导至地面锚点，避免臂架发生侧向失稳。模型中也完整呈现了地面承载的处理结构，起重机作业位置铺设了专用的路基箱与钢板垫层，能够将起重机支腿传递的集中载荷均匀分散到地面土层，避免作业过程中出现地面沉降导致的机身倾斜风险，圆腿构件初始平卧位置下方也设置了垫木支撑结构，在起吊初始阶段避免构件直接与硬质地面接触产生防腐层磨损。

　　从设计思路层面，这套三维结构并非单纯的设备外观建模，而是完全按照实际吊装施工方案的逻辑完成结构搭建：首先确定圆腿构件的最终就位位置，也就是左侧的基座安装位，反向推导构件抬升过程中的运动轨迹，确保整个抬升过程中构件、起重机臂架、索具之间不会出现运动干涉；其次匹配每台起重机的作业半径、臂长、额定起重量参数，确保在整个抬升行程中，每台起重机的实际承载都处于额定载荷的80%安全区间内，避免出现过载风险；最后完成索具的选型匹配，根据每个吊点的最大受力值，匹配对应破断拉力的钢丝绳索具与卸扣结构，索具与构件接触的位置还设置了护角结构，避免尖锐的构件边缘切割钢丝绳导致索具断裂。

　　从安装边界与尺寸适配角度，模型中还原的作业场地预留了足够的设备走位空间，起重机站位与构件就位基座之间的距离经过精准核算，既保证臂架仰角处于合理作业区间（避免仰角过大导致后倾失稳、仰角过小导致额定载荷大幅下降），也预留了构件抬升过程中的摆动余量，避免突发风载导致构件碰撞臂架；圆腿构件的长度、直径参数与起重机臂架长度、起升高度完全匹配，当构件被抬升至竖直状态时，主钩的起升高度刚好满足构件底端能够顺利对准基座安装法兰的位置，不需要额外调整起重机站位就能完成最后的就位对接。对于结构设计与施工方案编制人员来说，这类三维仿真结构能够直观暴露二维施工方案中难以发现的干涉问题，比如不同起重机的臂架在抬升过程中是否会出现碰撞、索具在构件姿态变化过程中是否会与构件表面突出结构产生干涉、起重机支腿位置是否与场地内的其他预埋结构产生冲突，提前在三维环境中完成这些问题的排查，能够大幅减少现场施工的试错成本，避免吊装过程中出现临时调整方案导致的工期延误与安全隐患。
