一体化工业污水处理成套装置结构设计

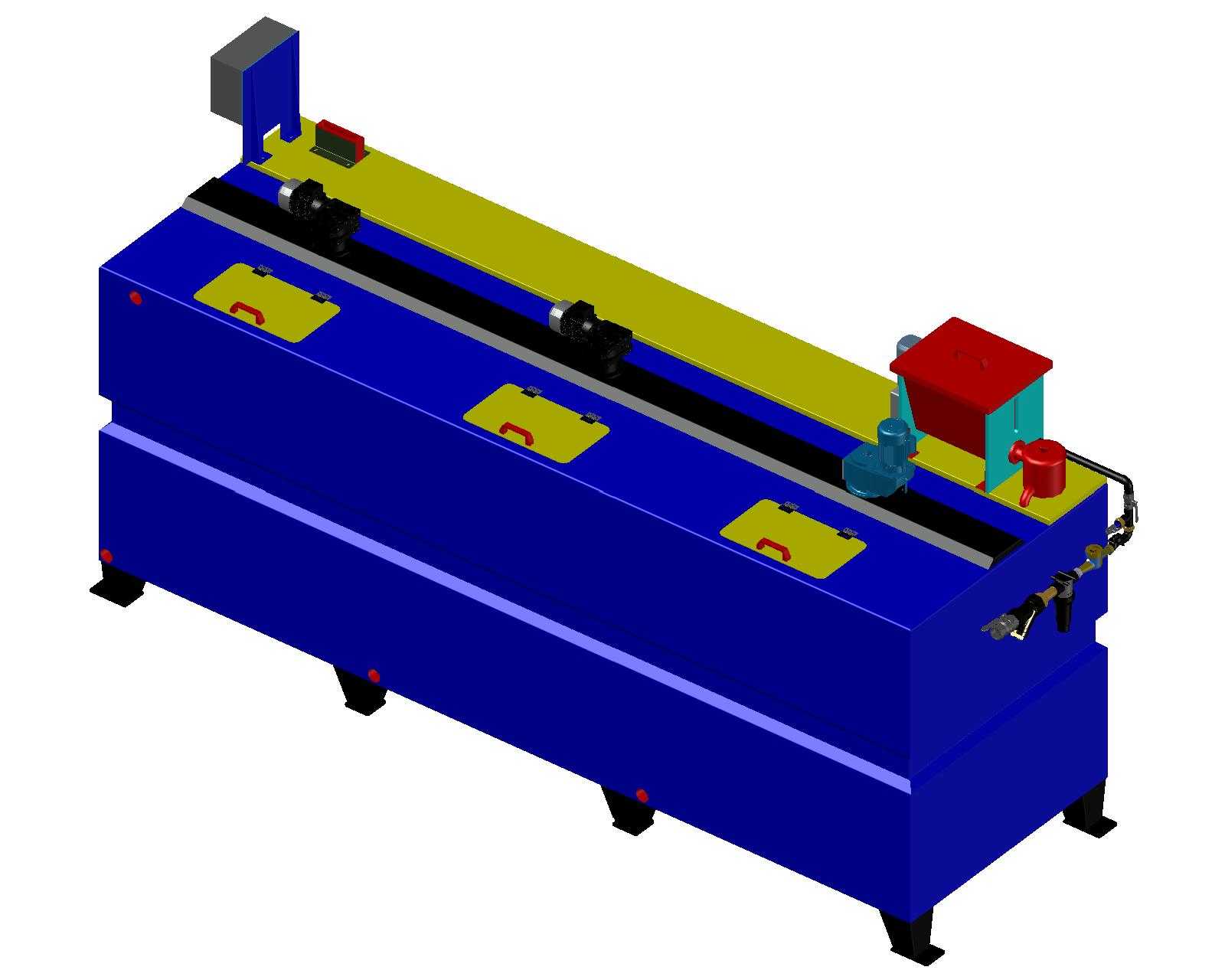

　　这套一体化污水处理装置的三维结构，主要面向中小型工业生产厂区、分布式村镇污水处理站点的废水预处理与达标排放环节设计，区别于大型市政污水厂的分建式池体结构，整套设备采用集成化撬装布局，所有功能单元全部整合在长条形钢制主壳体内，运输到现场后仅需对接进出水管路与供电线路即可投入运行，大幅减少现场土建施工的周期与成本。从结构布局来看，主壳体采用双层钢板焊接成型，内部通过隔板分隔出厌氧反应、好氧曝气、沉淀过滤三个核心功能舱段，顶部开设的三个带拉手的检修口，分别对应三个舱段的维护位置，日常运维时无需掀开整体顶盖，仅打开对应位置的检修口即可完成填料更换、污泥清理、曝气头检修等操作，有效降低运维阶段的操作难度。

　　设备顶部沿长度方向布置的黄色区域是设备的操作巡检通道，采用防滑花纹钢板铺设，两侧设置有隐藏式走线槽，所有设备的动力线缆、控制信号线全部沿走线槽布设，避免线缆外露造成的老化、磕碰损坏问题。设备左端布置的灰色电控箱是整套装置的控制中枢，内部集成了水泵控制回路、曝气风机变频模块、液位信号采集单元，可根据舱内液位高度自动调节进水流量与曝气强度，无需人工24小时值守操作。中部偏右位置布置的红色方形箱体是药剂投加单元的储药舱，内部可存储絮凝剂、PH调节剂等水处理药剂，配套的计量泵固定在储药舱旁侧的青色安装座上，可根据出水水质参数自动调节药剂投加量，保证出水指标稳定。

　　紧邻储药舱的红色圆形部件是排气溢流装置，当舱内曝气产生的废气压力超过设定阈值时，可通过该装置自动泄压，同时将溢出的少量水体导回设备进水端，避免跑水问题。设备底部的六个支脚采用减震橡胶垫与钢制支脚复合结构，安装时仅需将设备放置在硬化的水平地面上即可，无需额外浇筑预埋固定螺栓，支脚高度预留了150mm的底部操作空间，方便后期对接排泥管路与底部渗漏检查。整套设备的外形长宽高比例控制在4:1:1.2左右，长度方向的尺寸适配标准货运车辆的车厢宽度，运输时无需办理超限运输许可，设备两侧的吊耳结构（图中未完全展示）可直接配合吊车完成装卸作业，单台设备的满水运行重量控制在合理区间，对现场地面的承载要求不超过每平方米2吨，适配大部分工业厂区的现有地面承载条件。

　　从设计思路上，这套装置优先考虑了运维的便捷性与安装的通用性，所有外接管路接口全部集中在设备右端的管路集成区，进水、出水、排泥、排气接口全部采用标准法兰连接，对接时无需现场配焊，仅需通过螺栓紧固即可完成管路连接。设备顶部布置的两个黑色阀组分别是进水调节闸阀与排泥控制阀，操作位置刚好处于巡检通道的侧边，运维人员站在巡检通道上即可完成阀门操作，无需探身或攀爬。好氧舱段配套的曝气风机采用低噪音回转式风机，固定在设备顶部的减震安装座上，运行时的震动不会传导到主壳体上，避免设备整体产生共振噪音。沉淀舱段内置的斜管填料采用模块化安装结构，后期更换时可直接从顶部检修口逐块取出，无需人员进入舱内作业，大幅提升有限空间作业的安全性。整套设备的结构设计充分考虑了不同应用场景的适配性，无论是机械加工厂区的含油废水处理、食品加工厂的有机废水处理，还是小型村镇的生活污水处理，仅需调整内部填料类型与药剂投加配方即可适配，无需改动主体结构，大幅提升了设备的通用化程度，减少了非标设计的重复工作量。在三维建模过程中，所有焊接位置、法兰连接尺寸、支脚安装位置都严格按照机械设计标准设定，可直接导出工程图用于生产下料，模型中所有运动部件、可拆卸部件都保留了装配约束关系，方便设计人员在此基础上根据具体项目参数调整尺寸、增减功能单元。
