水面漂浮垃圾自动收集输送装置

　　这款水面垃圾收集设备主要面向城市景观河道、小型湖泊、公园人工水域等场景设计，解决传统人工打捞水面漂浮垃圾效率低、作业安全风险高、边角区域清理不到位的痛点，可实现水面漂浮垃圾的自动归集、输送与暂存，同时兼顾周边水体的曝气改善需求。

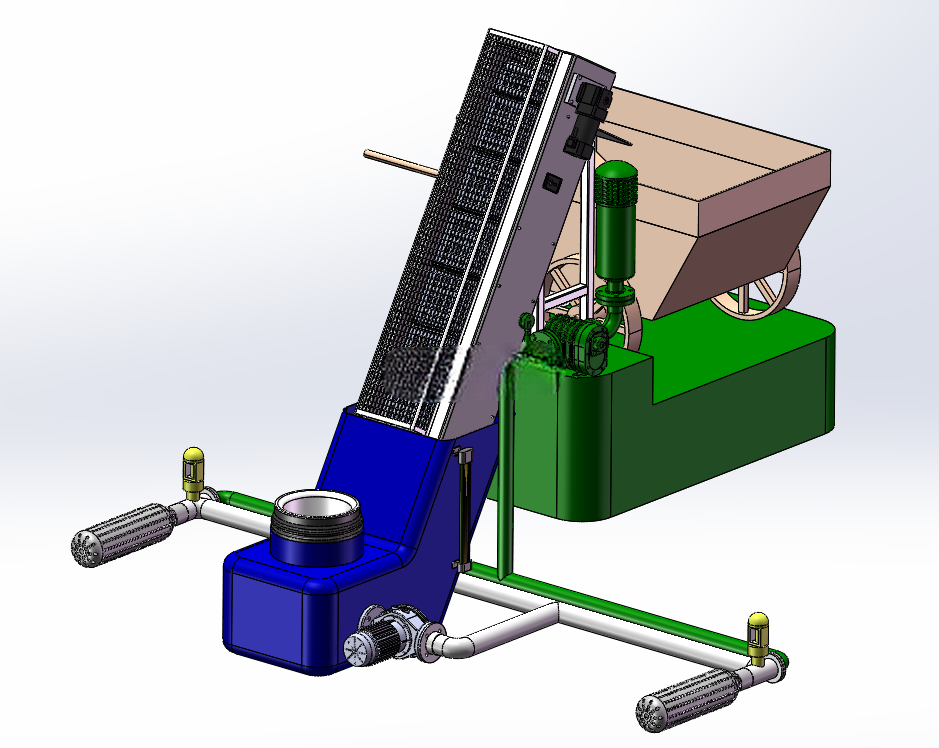

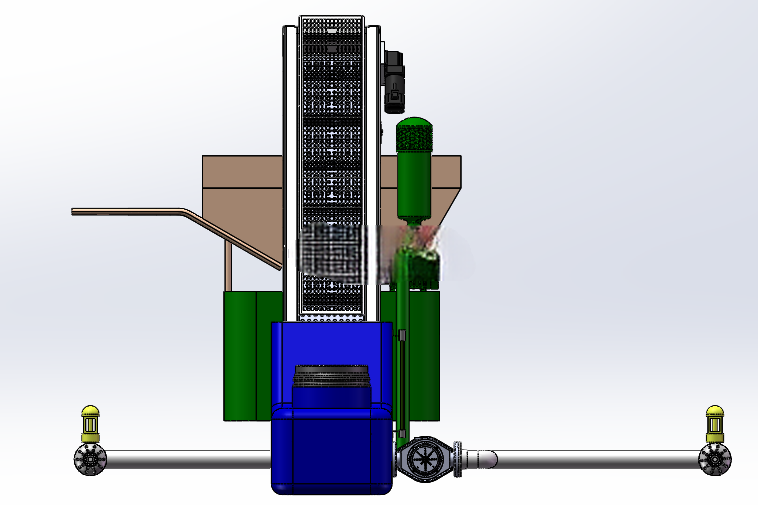

　　从结构设计逻辑来看，整套设备摒弃了传统外置动力拖拽的复杂方案，核心动力仅采用一台水泵作为动力源，通过结构设计整合水的浮力、大气压力与重力作用实现作业功能，大幅降低了设备的水下密封难度与后期维护成本。设备的核心收集单元为漂浮式收集内桶，作业时通过水泵的抽吸作用在收集桶周边形成环形水坡，扩大垃圾收集的有效范围，水面漂浮的落叶、塑料碎屑、枯枝等轻质垃圾会顺着水流自然汇入收集内桶，无需额外设置拨轮、耙齿等易缠绕的收集构件，能有效避免水生植物、塑料绳等杂物卡滞设备的问题。

　　收集到的垃圾达到一定量后，会依托重力作用自动掉落在配套的网孔传送带机构上，传送带采用镂空网带结构，输送过程中可自动沥除垃圾附带的水分，减少输送负载的同时避免岸边积水，最终垃圾被输送至岸边设置的垃圾小车暂存，无需人工乘船前往水面区域收集，仅需定期清理岸边的垃圾存储单元即可完成运维。

　　设备额外集成了曝气功能单元，在垃圾收集作业的同时，曝气机通过曝气管向周边水体持续充氧，可改善局部水域的溶解氧含量，抑制水体黑臭问题，实现水面保洁与水质改善的双重作用，适配景观水域的长期运维需求。

　　从安装边界来看，整套设备采用模块化结构设计，各单元通过标准紧固件连接，可根据作业水域的面积调整收集桶的浮力配置与传送带的输送长度，安装时无需对水域岸线做大规模改造，仅需将收集单元漂浮放置于水面，将输送机架设至岸边固定即可，适配不同坡度的硬质或软质岸线。设备的水下运动构件极少，大部分结构采用工程塑料与不锈钢材质制作，可适应长期户外水域的腐蚀环境，日常运维仅需定期检查网带磨损情况与水泵进水口的堵塞情况即可，运维难度远低于传统的水面保洁船类设备。

　　结构树中可以看到整套设备拆分了外壳、输送机、浮力桶、铁丝网、潜水泵、水管、曝氧装置、传感器、曝气管、曝气机、垃圾小车等独立子装配，各子装配间的配合关系清晰，建模时充分考虑了实际装配的公差间隙，浮力桶的容积经过配重核算，可保证收集桶始终保持合适的吃水深度，避免水位波动导致收集口进水过多或无法有效归集垃圾的问题，传感器单元可用于监测收集桶内的垃圾存量，辅助运维人员判断清理周期，减少无效巡检工作量。
