小型分散式污水处理一体化装置结构设计

　　这款一体化污水处理装置主要面向无市政污水管网覆盖的分散式排污场景，在实际工程应用中，常被部署在乡村民宿、城郊小型酒店、独栋住宅小区、山区学校、厂区临时办公区、郊野露营地这类无法接入集中排污系统的点位，替代传统需要多池串联的土建式污水处理设施，解决分散点位污水直排的合规性问题。从结构设计逻辑来看，装置采用了集成式罐体布局，将进水调节、SBR生化反应、出水存储的功能模块全部整合在滚塑成型的密闭罐体内部，外部仅预留进水、出水、通气三类接口，大幅减少了现场安装的管路拼接工作量，也降低了地埋部署时的渗漏风险。

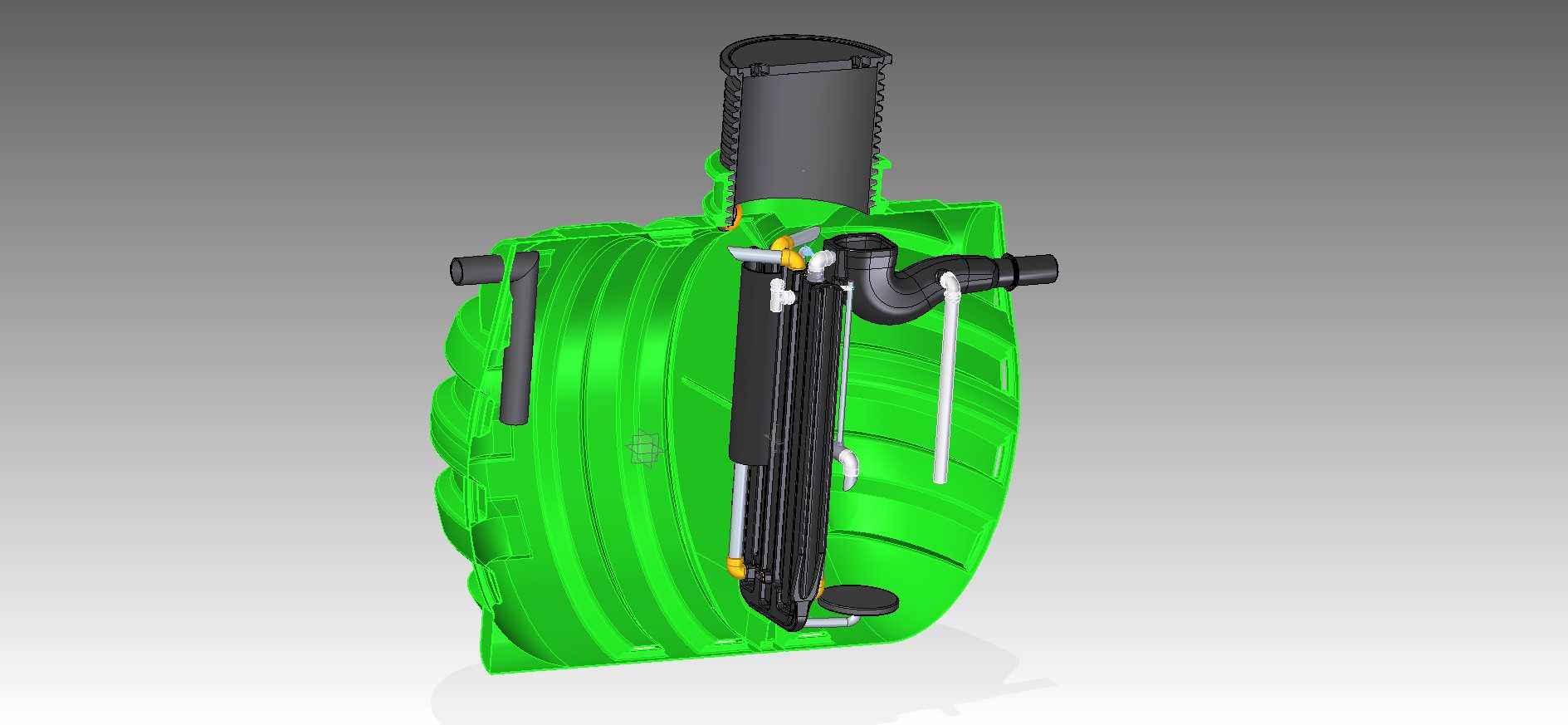

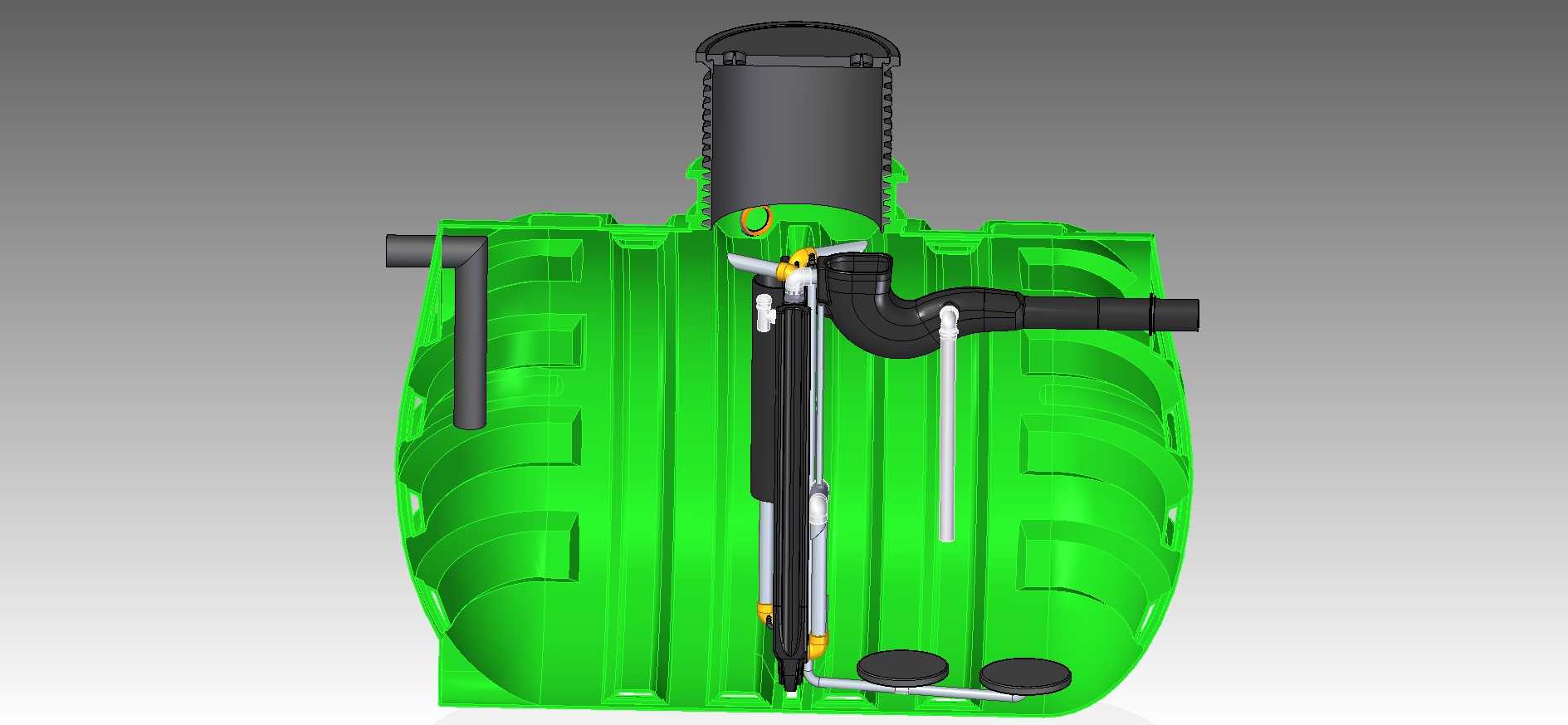

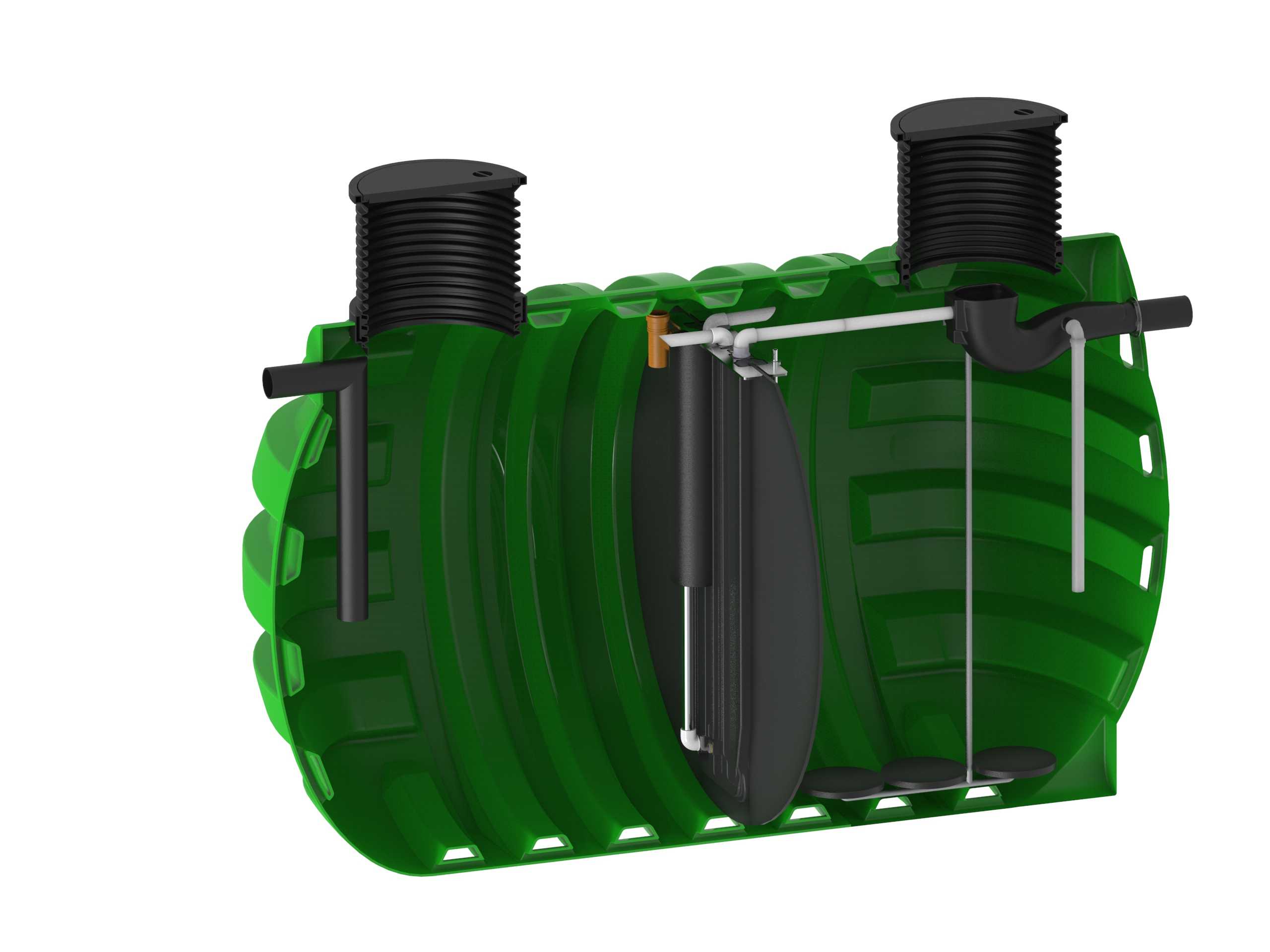

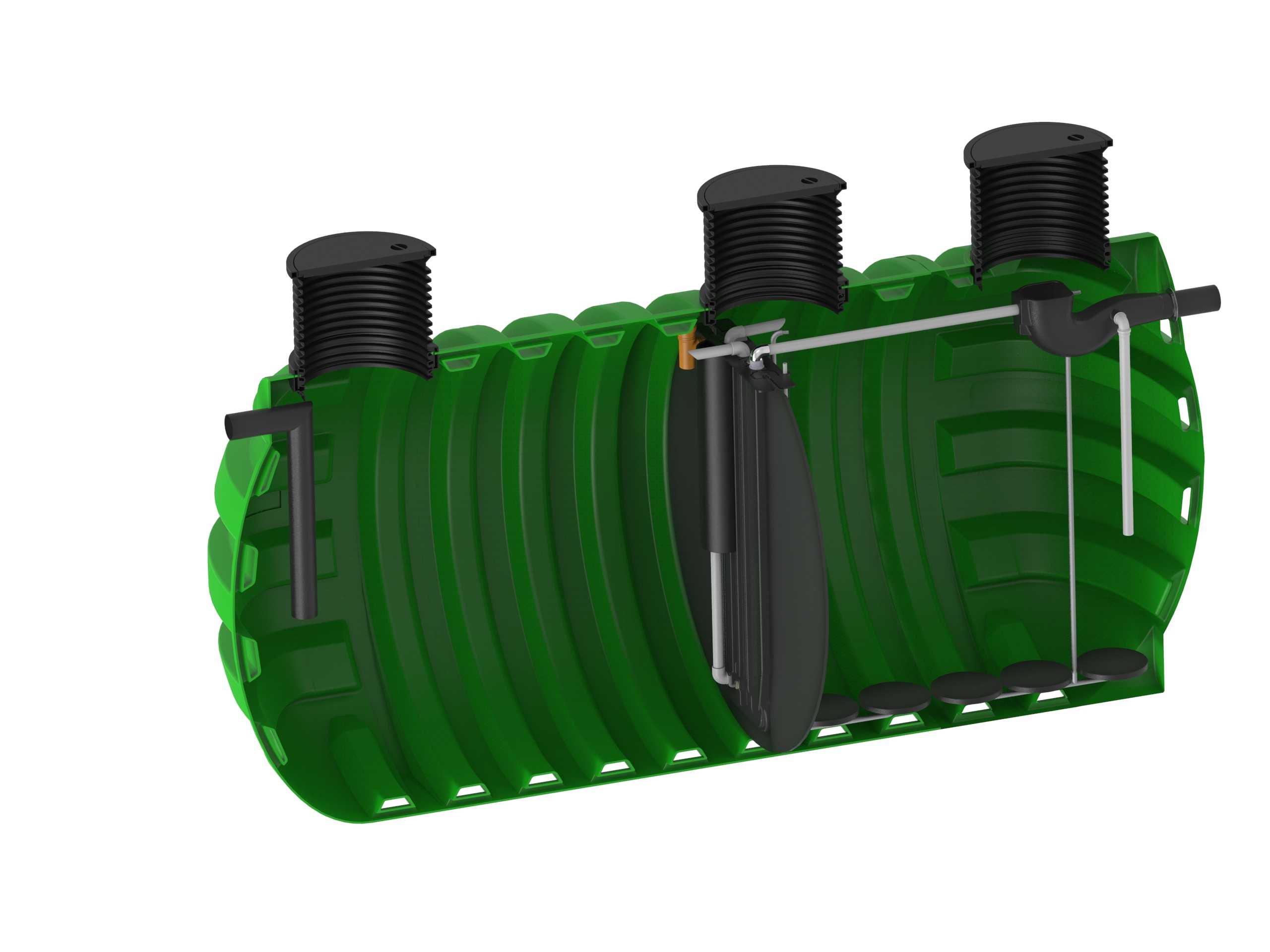

　　罐体主体采用带加强筋的曲面结构设计，周向分布的环状凸起与纵向加强肋配合，能够在埋地安装时有效承受周边土壤的侧向压力与顶部覆土荷载，无需额外浇筑混凝土围护结构，适配大部分非软土地基的直埋安装需求，罐体顶部预留的检修口尺寸满足单人下井检修的操作空间要求，内部的提升管路、曝气组件、液位检测元件都采用快装结构固定，后期运维时无需大规模开挖即可完成易损件更换。设备的核心处理逻辑依托SBR序批式反应原理，不同于常规自流污水处理系统的连续流设计，装置内部的污水不会直接通过重力流经各处理单元，而是通过内置的提升组件将调节腔的污水定量输送至反应腔，在密闭腔体内完成进水、曝气、沉淀、滗水的完整处理循环，处理后的达标出水排入配套的储水腔，可就近用于绿化浇灌、场地冲洗等杂用场景，这种定容批次处理的模式，能够很好适配分散场景下排污量波动大的特点，避免来水不均导致的处理效果不稳定问题。

　　从安装边界来看，装置整体为立式罐体结构，进水接口位于罐体侧上方，出水接口位于侧部偏下位置，现场安装时需要保证罐体基础的水平度误差控制在允许范围内，进出水管路需要设置软连接抵消土壤沉降带来的管路应力，罐体顶部的通气口需要引至地面以上的通风位置，避免罐体内厌氧反应产生的异味聚集。内部管路的布局充分考虑了水力流态的优化，进水端的布水结构能够避免进水短流，曝气组件的布置覆盖整个反应腔截面，保证活性污泥与污水的充分接触，滗水装置的行程设计匹配反应腔的有效容积，不会在排水过程中带出沉降的污泥层，不同腔体之间的液位差通过内置的液位检测元件实时反馈，控制各处理工序的切换节点，无需人工值守即可全自动运行。

　　在结构细节上，罐体内部的组件支架采用防腐材质制作，适配污水环境下的长期使用需求，所有过流部件的材质都满足污水腐蚀环境的使用要求，外部罐体的滚塑材质耐酸碱腐蚀，使用寿命满足长期地埋部署的要求，外部接口采用标准法兰连接，适配工程上常用的给排水管材规格，减少现场安装的配件适配成本。
