小型台式迪斯科磨砂打磨装置结构设计

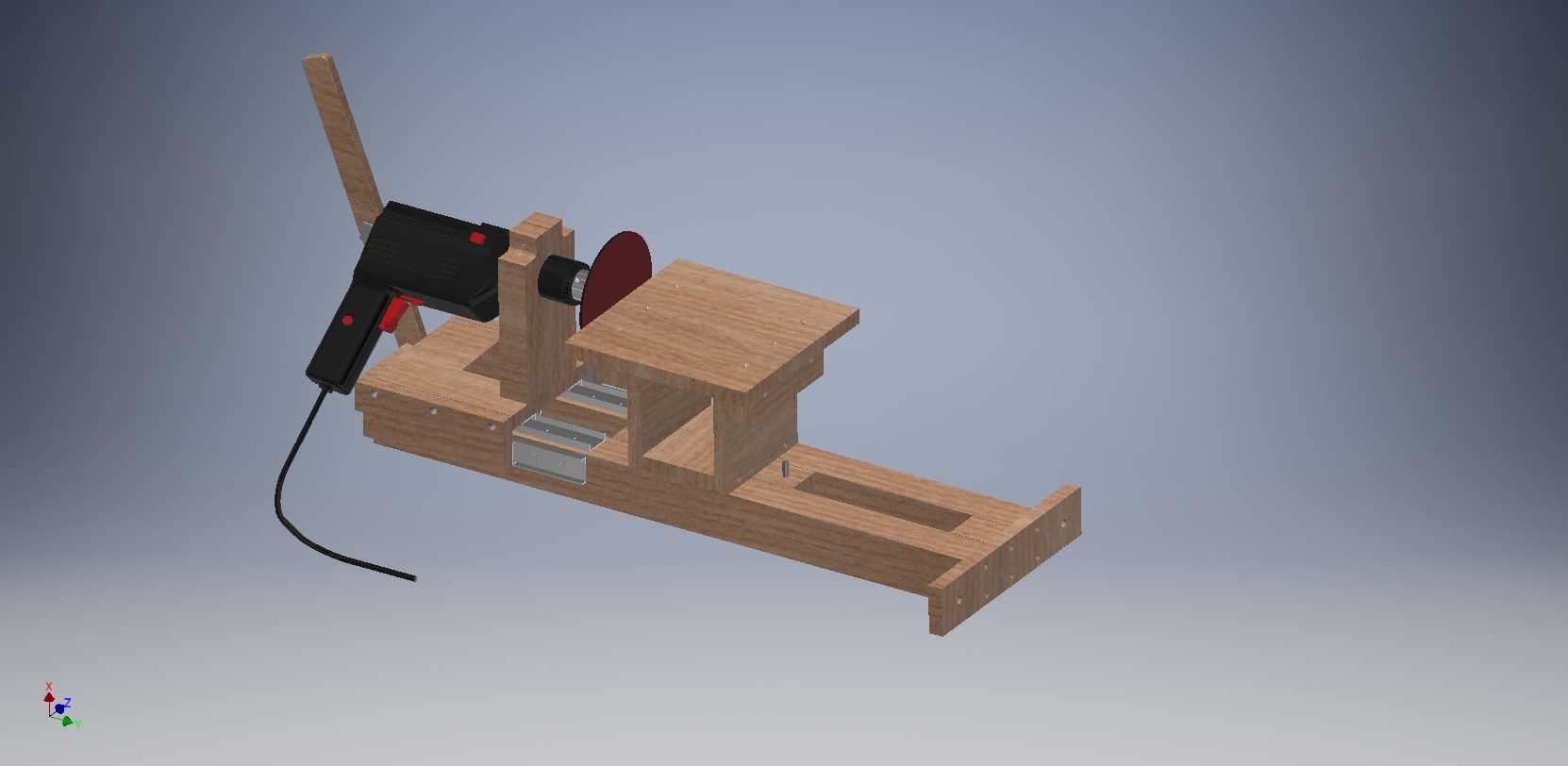

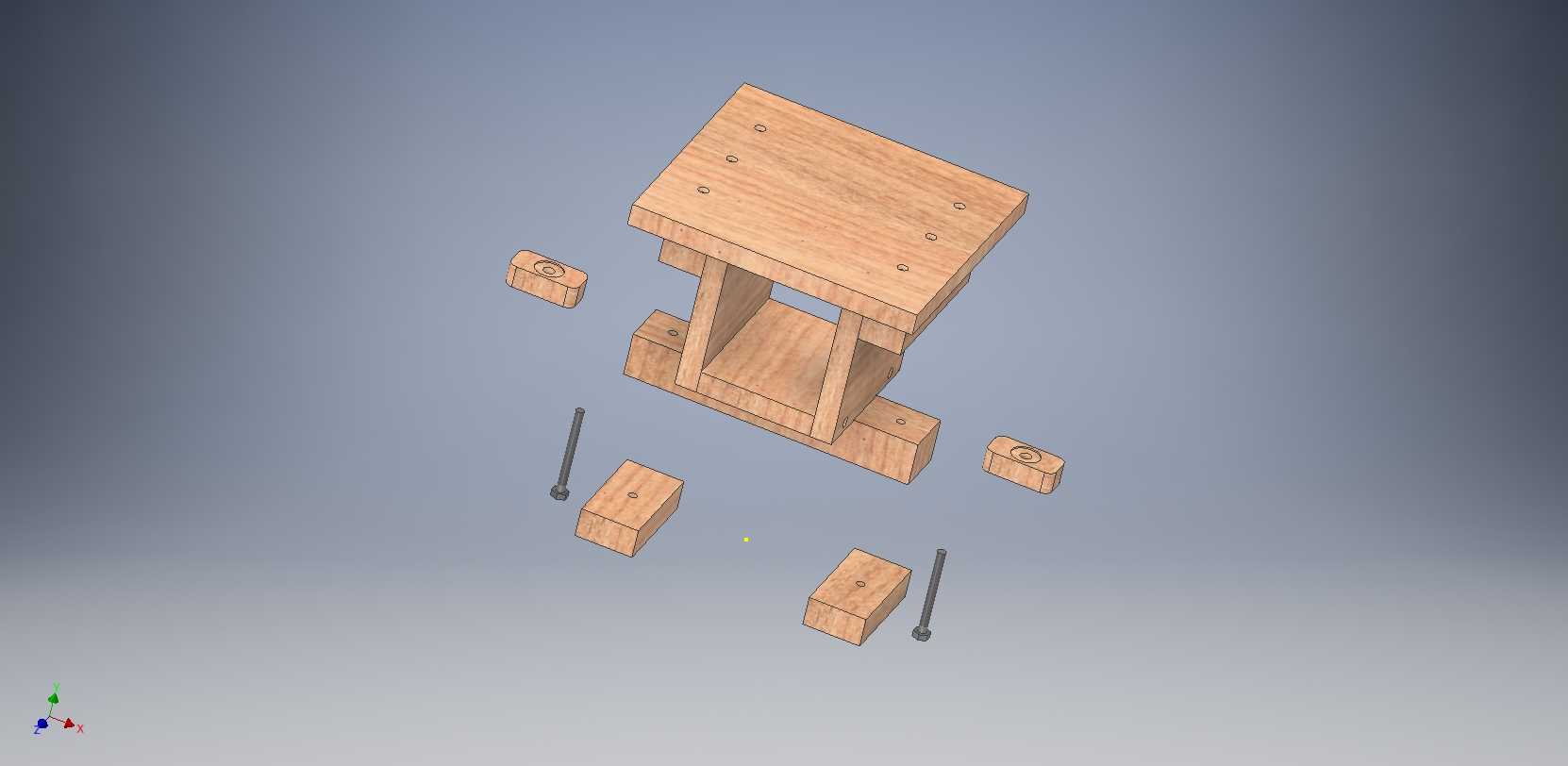

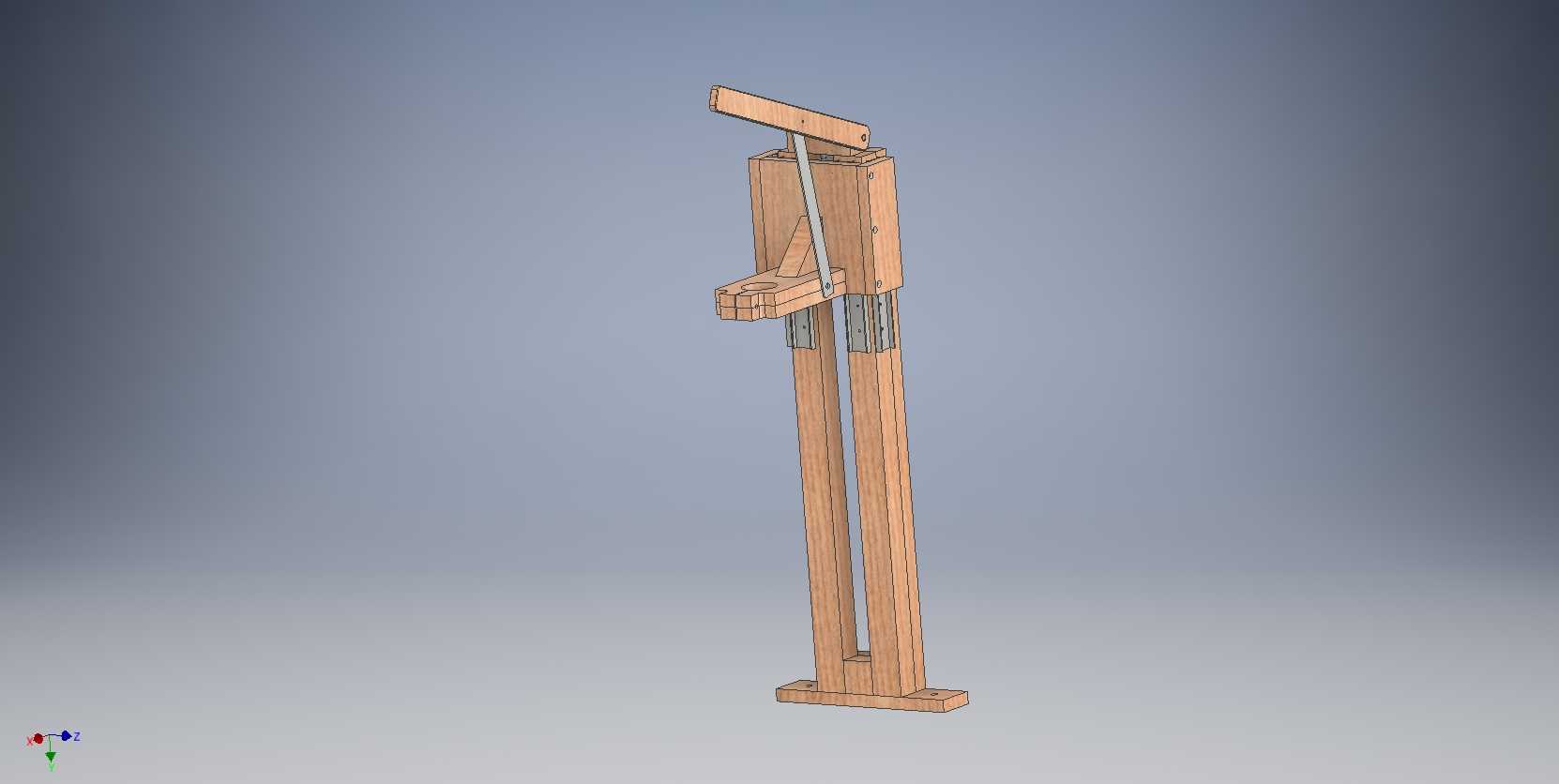

　　这套小型打磨装置主要面向小尺寸工件的端面磨砂、倒角去毛刺作业场景，常见于五金维修、模型制作、小型零件修配的工位上，区别于大型工业砂轮机的固定式大磨头结构，这套装置采用分体组合式的机架设计，可适配不同规格的手持角磨机作为动力输入源，无需定制专用动力主轴，大幅降低了工装的制作与改造成本。从结构布局来看，整套装置以多层实木拼接的机架作为承载主体，底部设置了带滑槽的长条形安装底板，可通过螺栓快速固定在常规工作台面上，底板上的滑槽预留了120mm的调节行程，可根据磨盘的磨损程度调整工件托板与磨盘面的平行间隙，避免磨盘损耗后出现打磨面倾斜的问题。

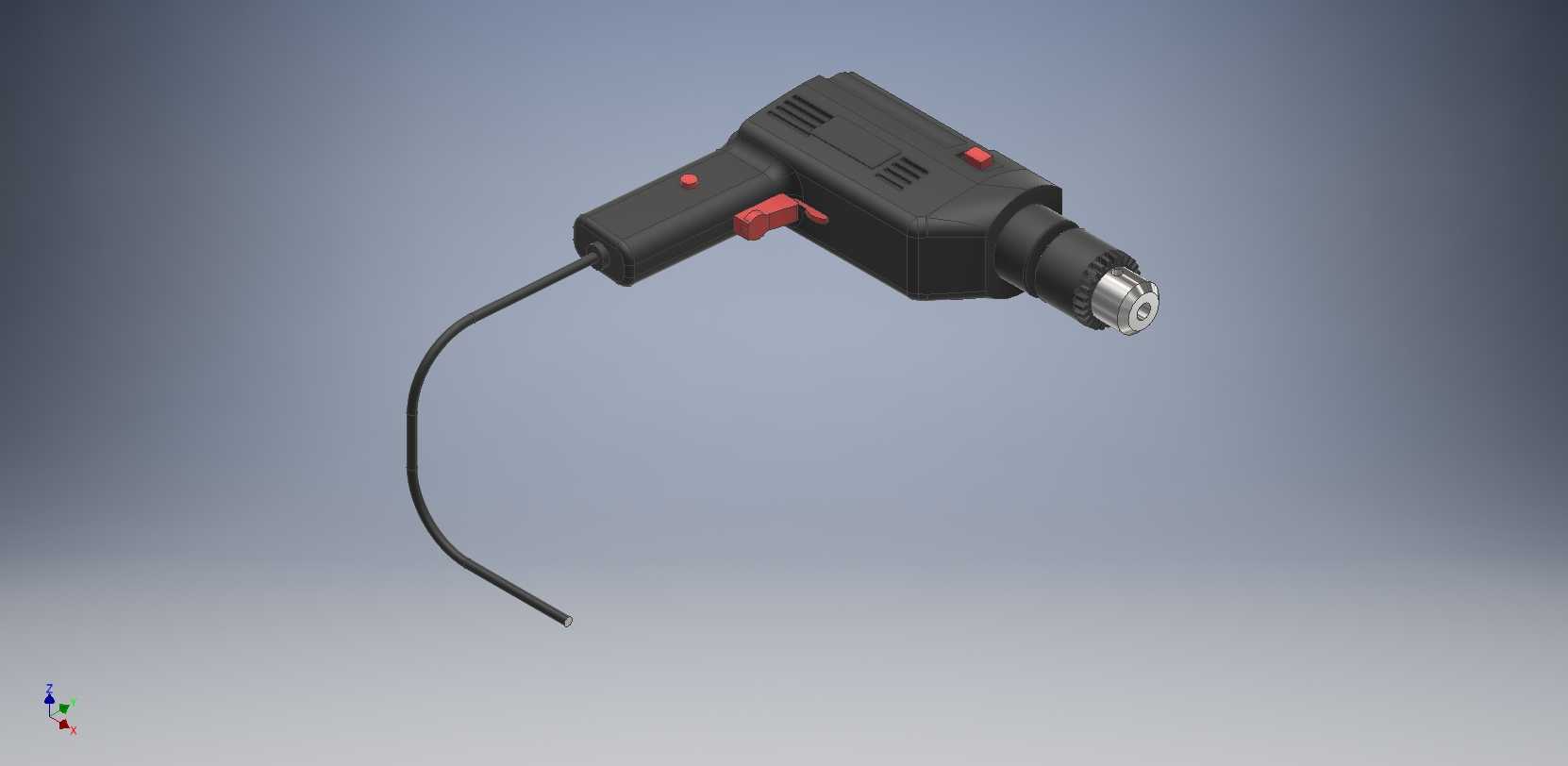

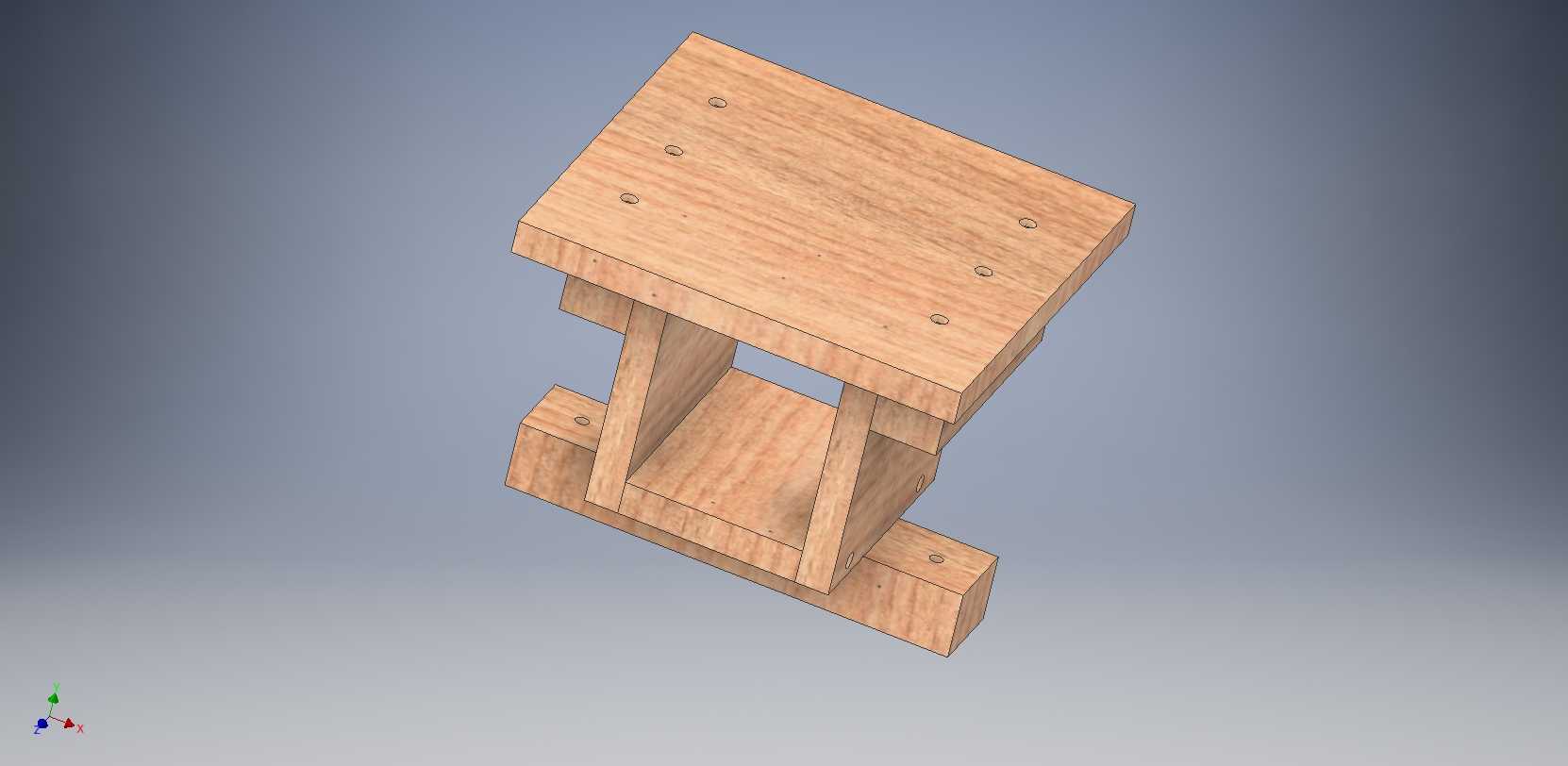

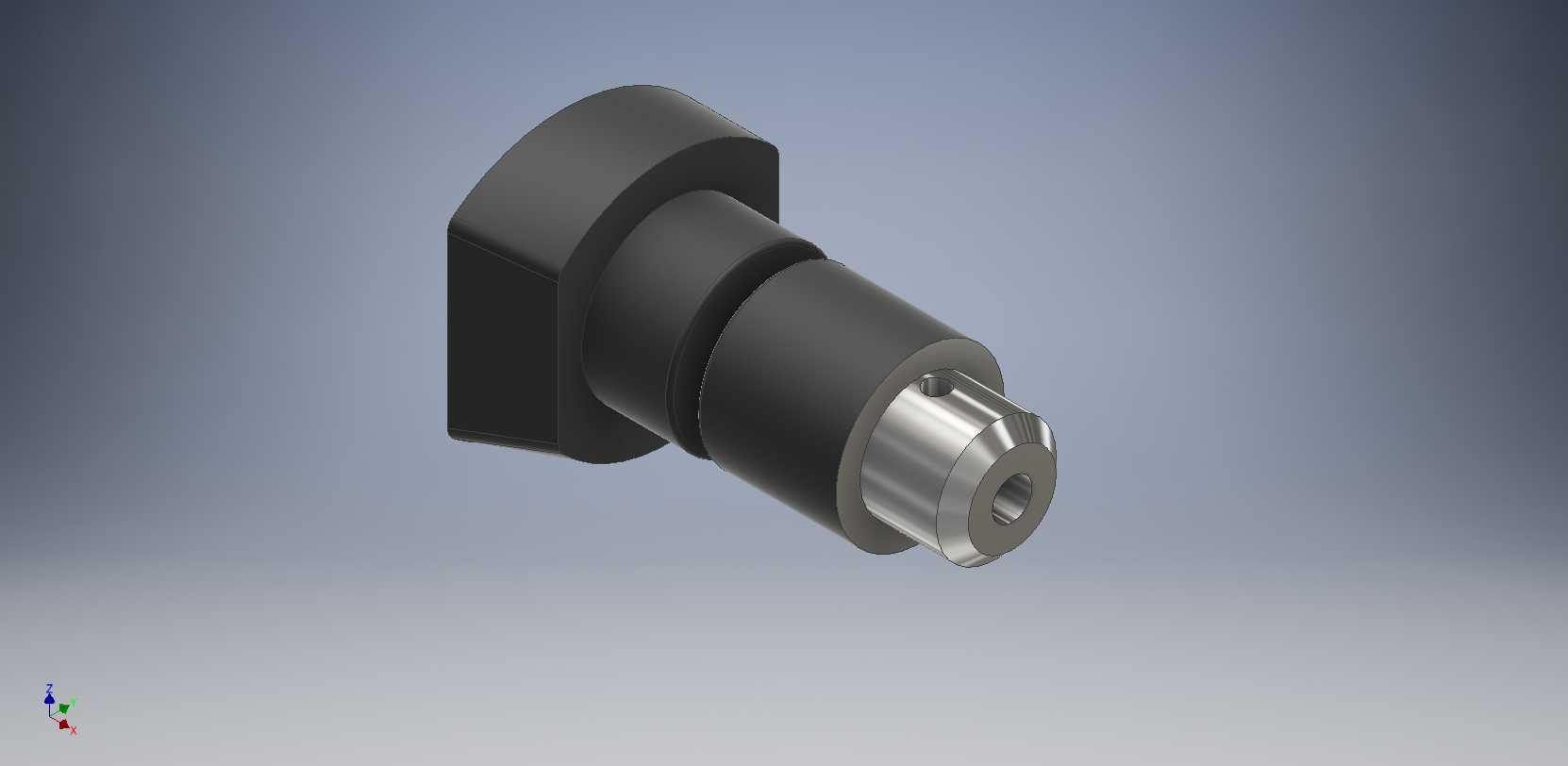

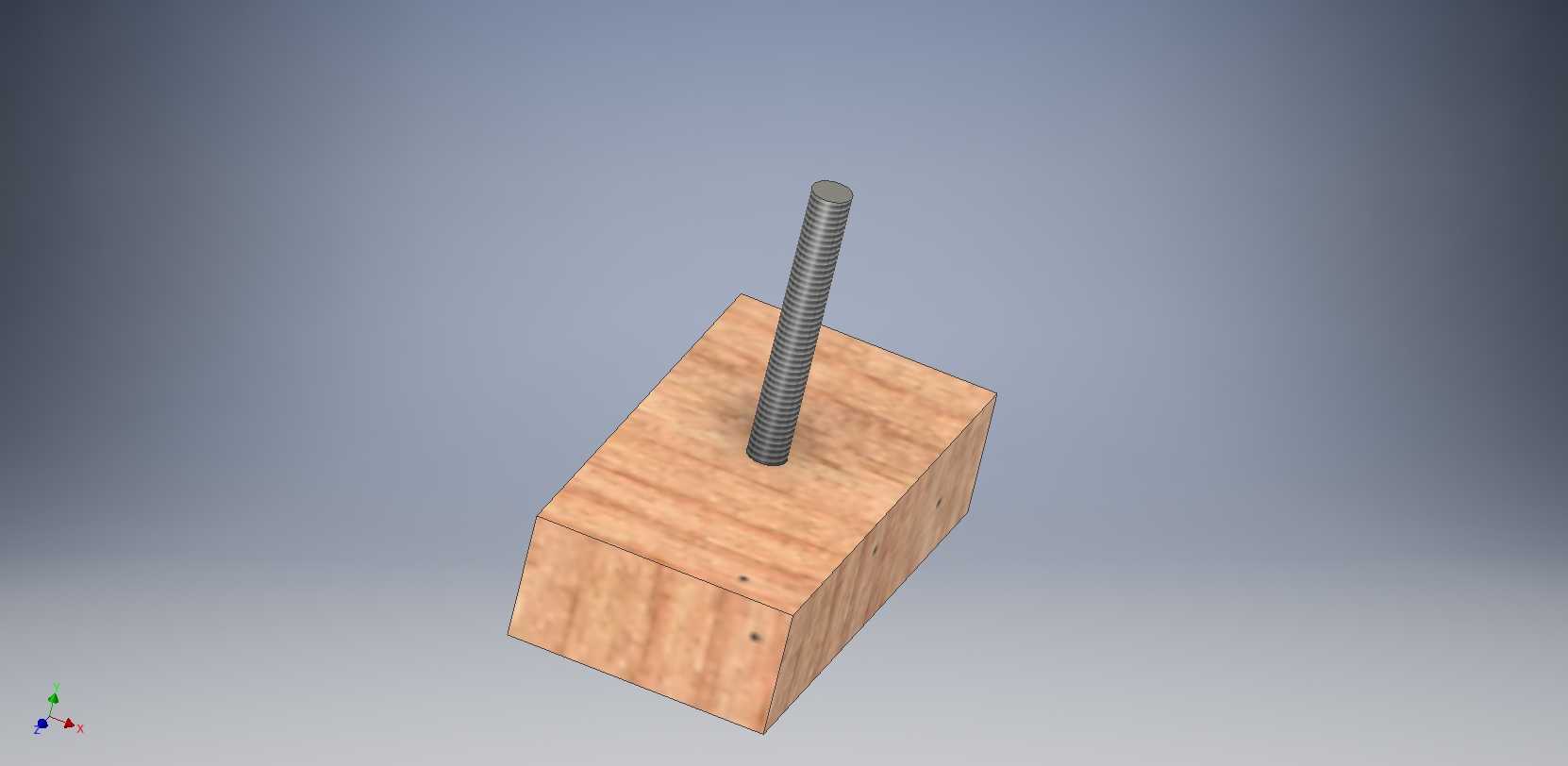

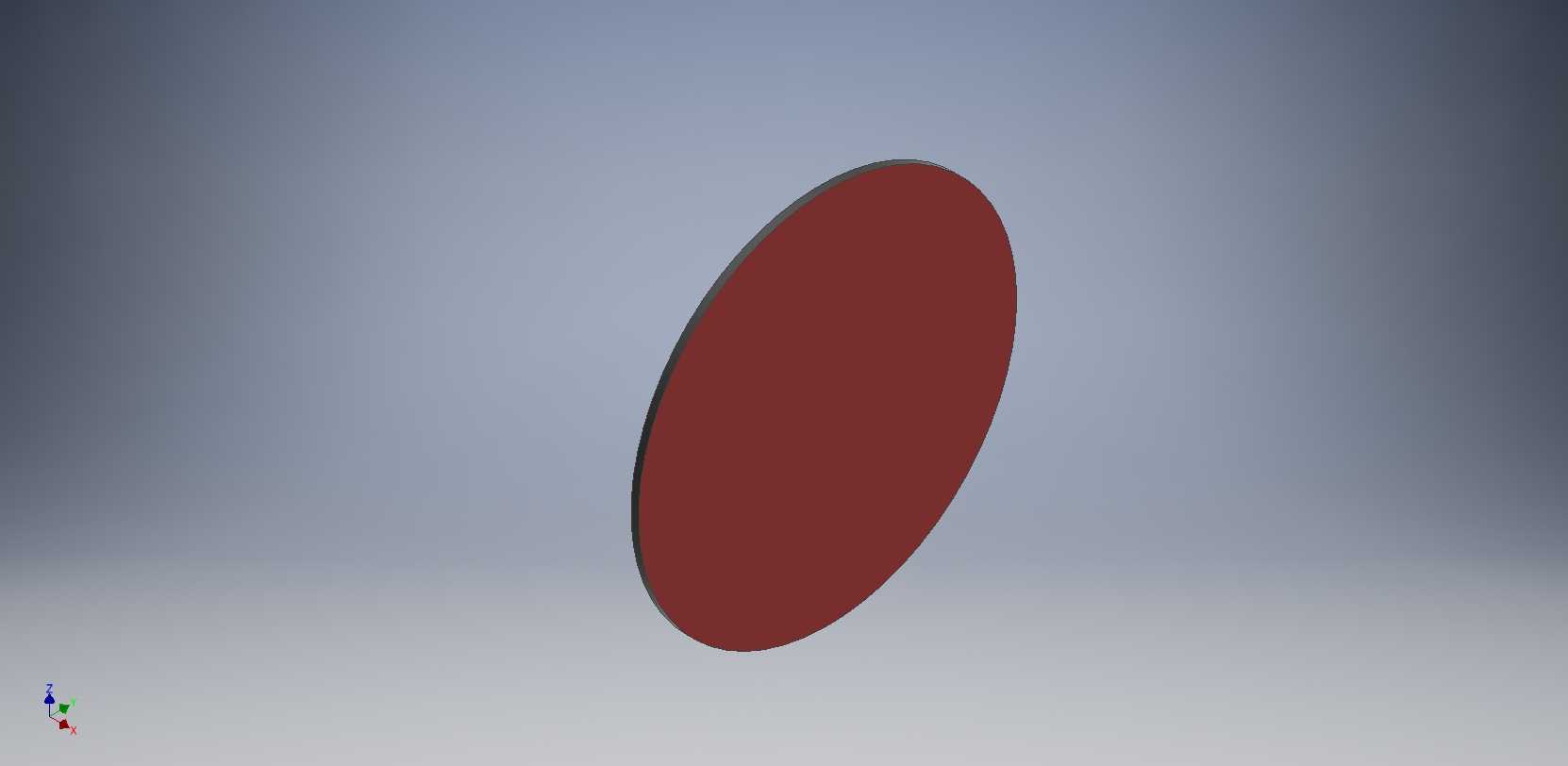

　　工件托板采用水平布置的实木平板结构，托板与磨盘面的垂直间距可通过侧边的锁紧螺钉进行无级调节，最小可适配0.5mm厚度的薄片工件打磨，最大支撑高度可达80mm，能够覆盖绝大多数小型五金件、木质模型件、塑料件的磨砂作业需求。动力端的固定座采用L型木质支撑结构，与机架主体通过沉头螺钉刚性连接，固定座上开设了与手持角磨机握柄直径匹配的弧形卡槽，安装时只需将角磨机卡入卡槽，通过侧边的压紧块锁紧即可完成动力单元的固定，磨盘直接安装在角磨机的输出轴上，更换不同粒度的磨盘时无需拆解整个机架，只需松开角磨机的输出轴锁紧螺母即可快速替换，适配100mm直径的常规树脂砂轮磨盘、砂纸粘盘等多种磨具。装置后侧设置了一根木质操作推杆，推杆与机架底部的滑动座连接，可在打磨长条形工件时通过推杆推动整个动力单元沿底板滑槽进给，控制打磨的进给量，避免手持工件进给时出现的受力不均、打磨面凹凸的问题。从安装边界来看，整套装置的整体外形尺寸控制在长350mm、宽180mm、高220mm范围内，占用工作台面的面积不足0.1平方米，适合在空间有限的维修工位、家庭工坊、学校实训车间内布置，机架所有边角都做了R3的圆角处理，避免操作过程中磕碰划伤。

　　设计过程中重点考虑了操作的安全性，磨盘的非工作区域被木质护板半包围遮挡，仅露出朝向工件托板的120度扇形作业区域，可有效阻挡打磨过程中飞溅的磨屑与磨料颗粒，同时木质机架的减震性能优于金属焊接机架，打磨作业时的整机震动幅度更小，长时间操作的手部疲劳度更低。机架上的滑动副采用了嵌入式的金属导轨条，避免木质结构直接摩擦出现的磨损卡顿问题，导轨条的安装面经过铣平处理，滑动间隙控制在0.1mm以内，保证进给过程的平顺性，不会出现进给卡顿导致的磨盘崩边、工件打飞的风险。

　　在实际使用场景中，这套装置可完成小型金属零件的端面打磨、焊缝余高磨平、木质零件的表面磨砂、塑料件的飞边去除等多种作业，相比直接手持角磨机打磨的作业方式，工件依托托板定位，打磨面的平面度可控制在0.05mm以内，打磨角度的一致性更好，尤其适合批量小零件的统一修配作业，不需要每次打磨都重新找正角度。设计时没有采用复杂的金属焊接结构，所有结构件都可通过常规的木工加工工具制作完成，零件的加工精度要求不高，普通的机械爱好者或者维修人员都可参照结构完成自制，零部件的替换成本极低，木质结构即使出现局部损坏，也可通过简单的粘接、替换木块完成修复，不需要整体报废。
