复古航海星盘天文测量器具结构设计

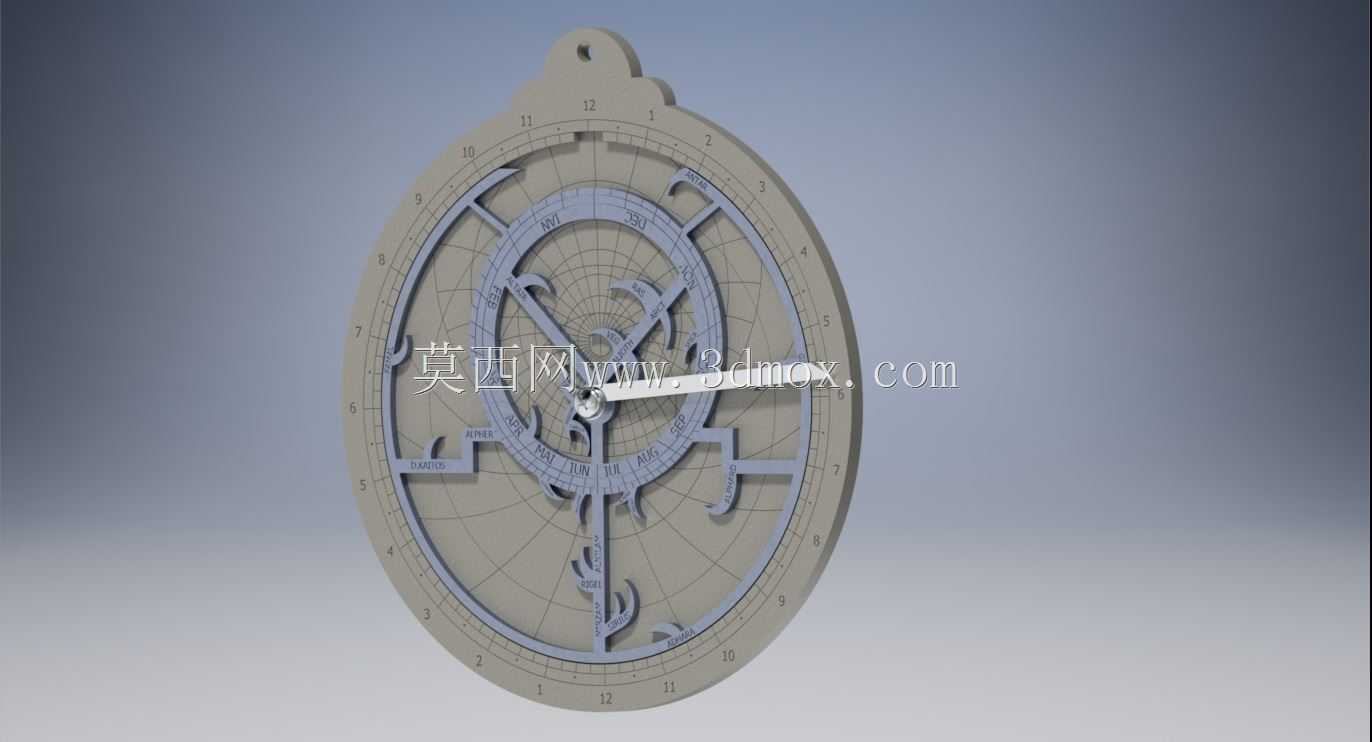

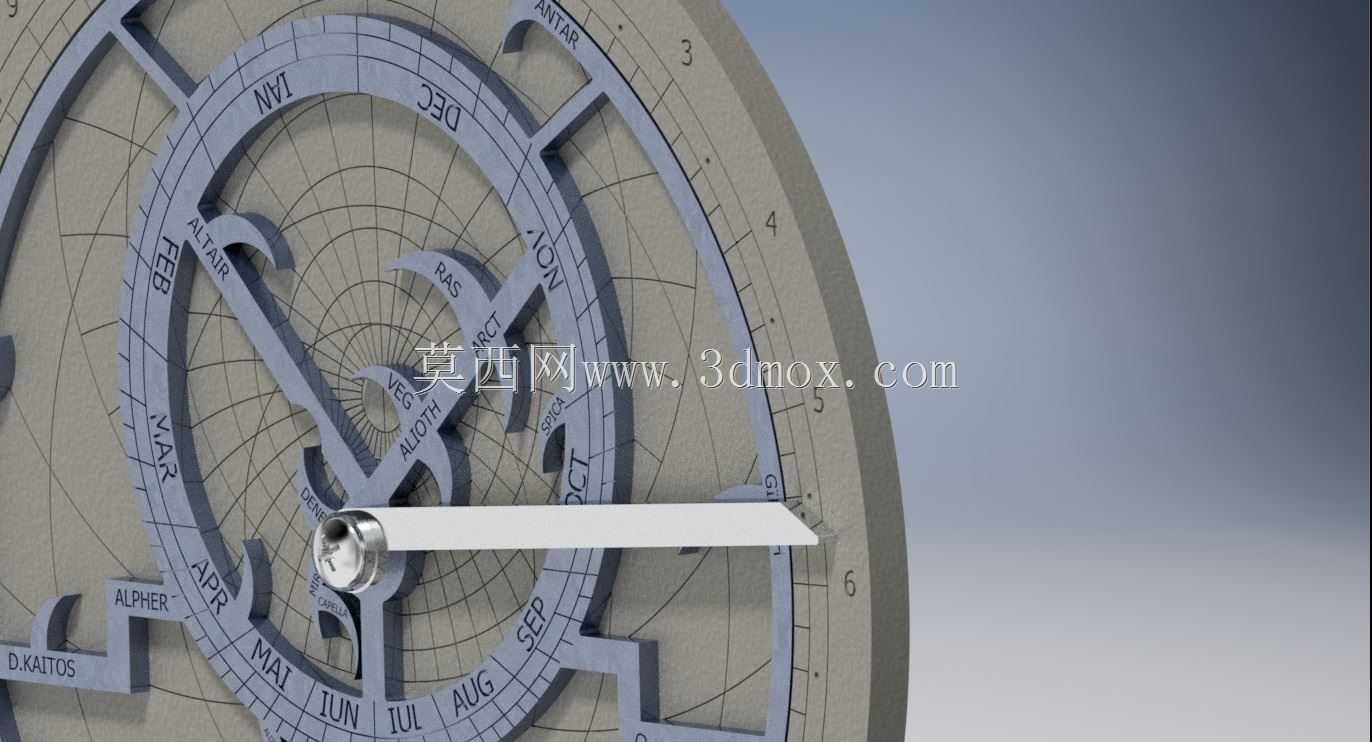

这款星盘的结构设计完全贴合传统天文航海测量的实际使用需求，整体采用椭圆薄盘式主体构型，顶部预留的挂孔可适配便携挂绳或固定支架的安装需求，整体外轮廓做了圆弧倒角处理，避免携带或操作过程中出现锐边划伤的问题。盘面采用多层嵌套的同心环结构，从外到内依次排布刻度环、可转动的规尺组件，各层环体之间通过中心转轴实现同轴转动，转动阻尼经过设计调整，既可以保证规尺调整时的顺畅度，又能在无外力作用时保持刻度位置不发生偏移，满足户外测量时的读数稳定性要求。

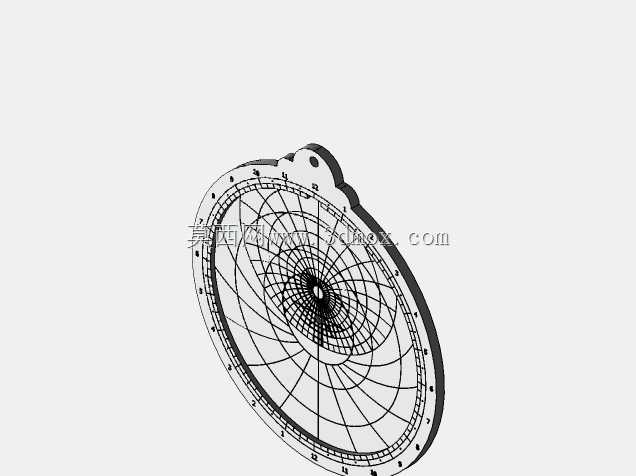

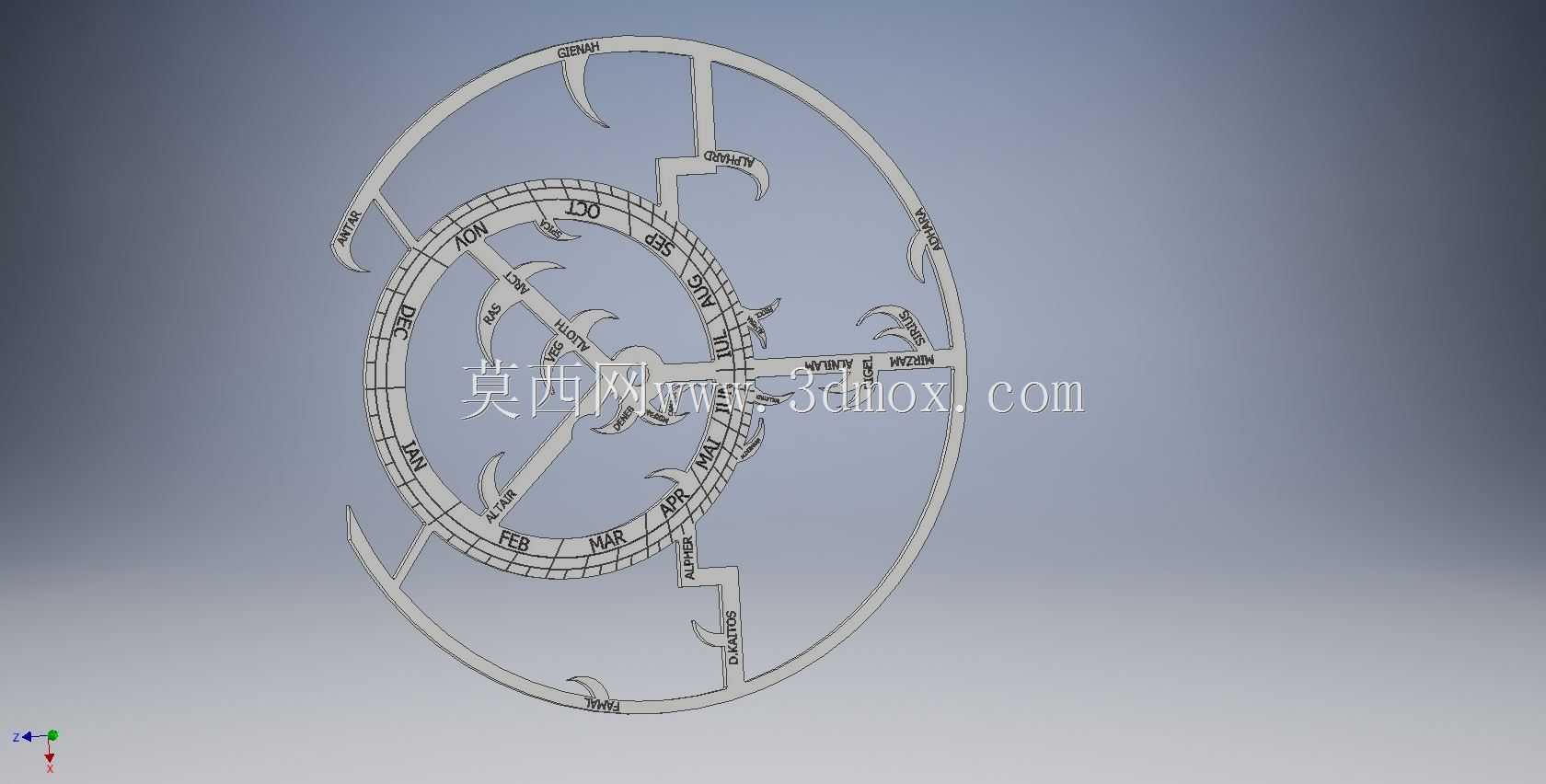

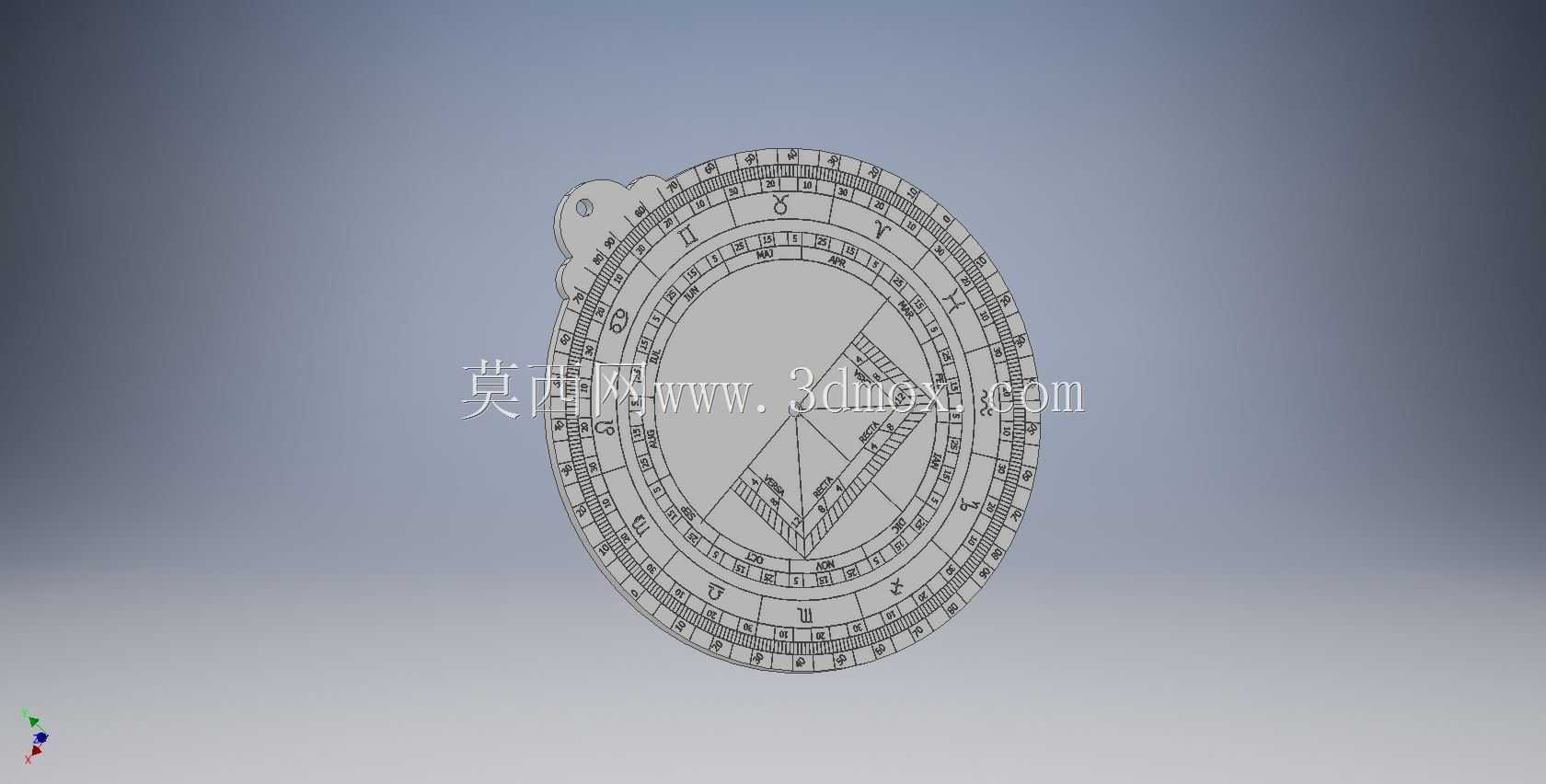

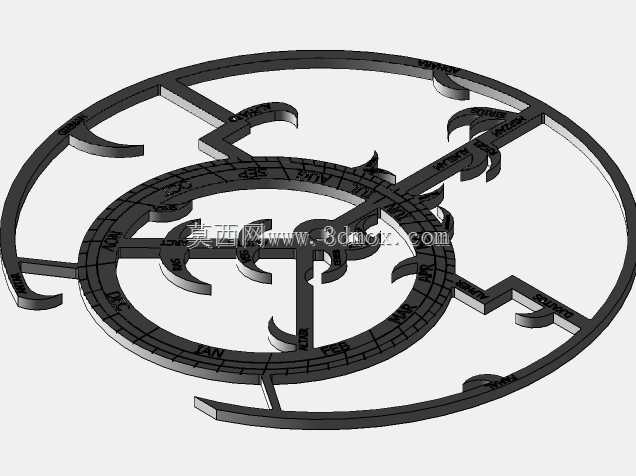

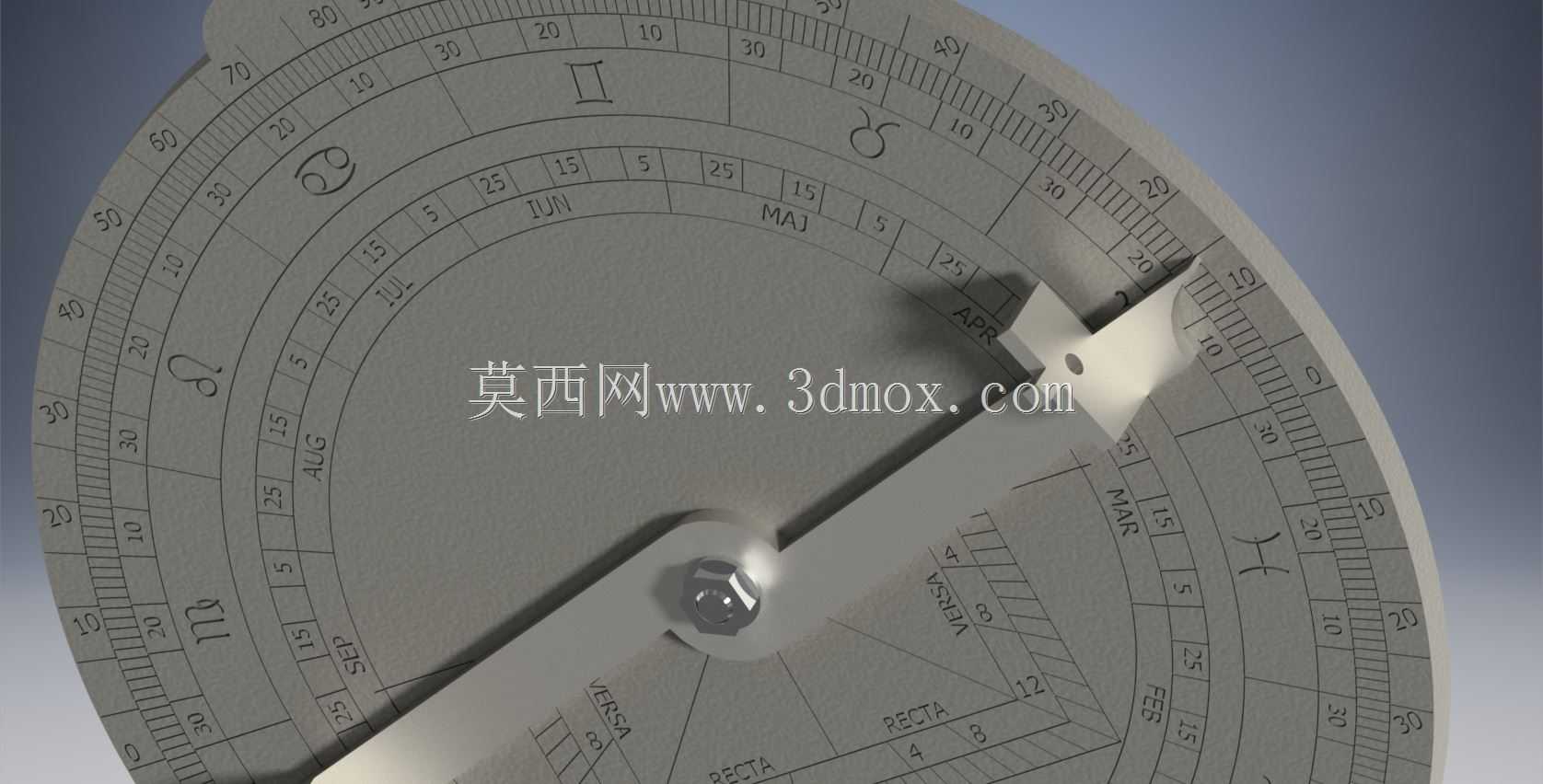

从实际应用场景来看，这类星盘可用于航海作业中的天体高度测量、方位角测算，也可作为天文科普教学的实操教具，或是复古天文主题的陈设展品。设计过程中优先考虑了刻度的辨识度与操作的便捷性，外沿的刻度采用蚀刻成型的工艺结构，刻度线粗细控制在0.2mm，搭配对应数值标识，即使在光线较弱的甲板环境下也能快速完成读数。盘面的镂空结构一方面减轻了整体自重，方便长时间手持操作，另一方面也减少了温度变化带来的盘面形变，保证不同环境下的测量精度稳定性。

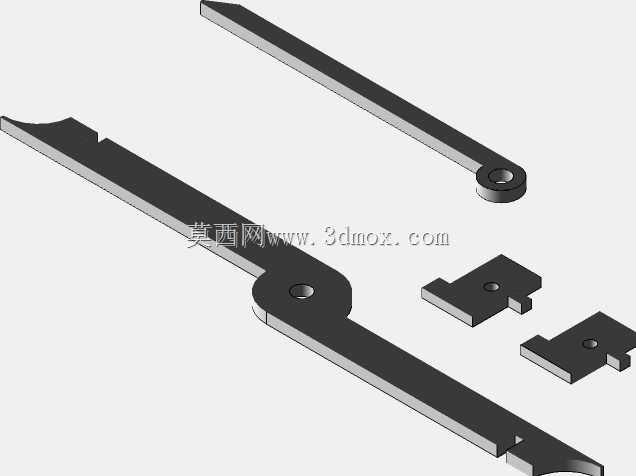

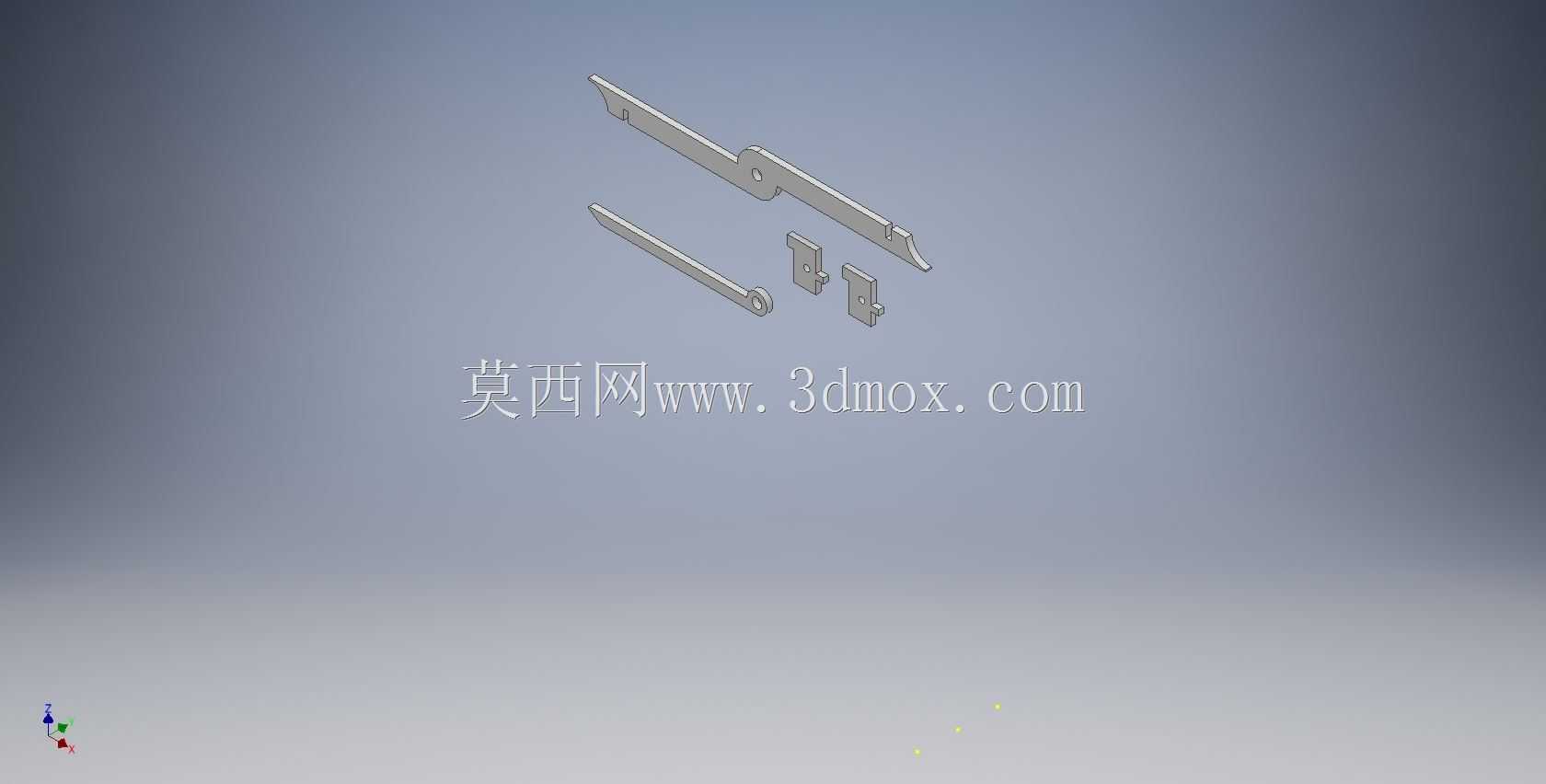

安装边界方面，中心转轴的配合公差选用H7/g6的间隙配合，保证各转动部件无卡滞，同时轴向间隙控制在0.1mm以内，避免转动过程中出现规尺晃动带来的测量误差。盘面的锚形标识与刻度对应位置做了对位标记，使用者可快速对齐基准线完成初始校准，省去反复核对刻度的繁琐步骤。各功能规尺的长度经过反复校核，转动过程中不会超出盘体外轮廓，也不会与其他层的环体发生运动干涉，即使单手操作也能顺畅完成角度调整。

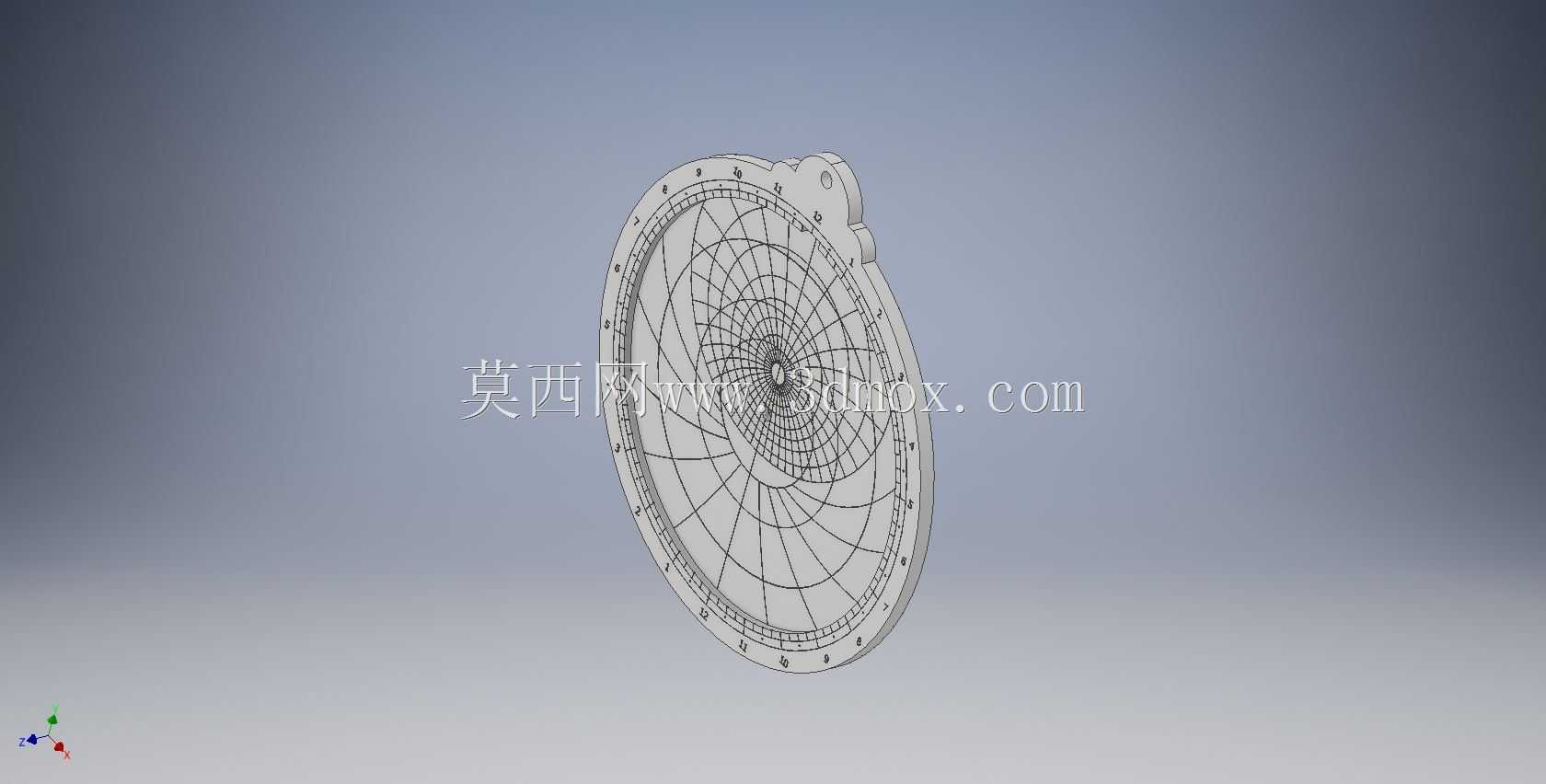

结构细节上，盘体厚度均匀控制在3mm，既保证了整体结构刚度，不会因轻微磕碰发生变形，又不会因过厚导致整体重量超标。所有镂空区域的边缘都做了R0.5的圆角处理，避免应力集中导致的盘体开裂问题，同时也提升了握持操作的触感。中心转轴的端部做了沉头处理，不会突出盘体表面，保证星盘平放时盘面与支撑面完全贴合，减少读数时的视差影响。
