柔性铝制管状波纹管结构设计

　　在工业管路布设场景中，经常会遇到两端安装位置存在偏移、设备运行带振动、管路需要小范围调整走向的工况，刚性直管无法适配这类安装需求，铝制柔性管状波纹管就是针对这类场景开发的管路连接件。这类波纹管采用薄壁铝材加工，通过连续的环形波纹结构实现管体的多向弯曲变形，既可以补偿管路安装时的轴向、角向错位，也能吸收设备运行产生的小幅振动，避免管路连接处因应力集中出现开裂、泄漏问题。从结构设计来看，这款波纹管的两端保留了平直的连接段，表面加工有适配标准管接头的外螺纹结构，安装时可以直接和对应规格的内螺纹接头配合，不需要额外制作过渡连接件，能有效降低现场安装的加工成本。

　　波纹段的波距、波高经过参数化校核，在保证管体可以实现最小弯曲半径弯折的同时，不会因为过度弯折出现管腔通径大幅缩小、内壁褶皱开裂的问题，铝材本身的轻量化特性也让整个管件的重量远低于同规格不锈钢波纹管，在对管路重量有严格限制的移动设备、轻量化设备上适配性更好。实际选型使用时，需要先确认两端连接段的外径、螺纹规格匹配现场管路接口，安装时要注意弯曲段不能超出设计允许的最小弯曲半径，也不能将波纹管作为承重结构使用，避免长期受外力导致波纹段疲劳损坏。

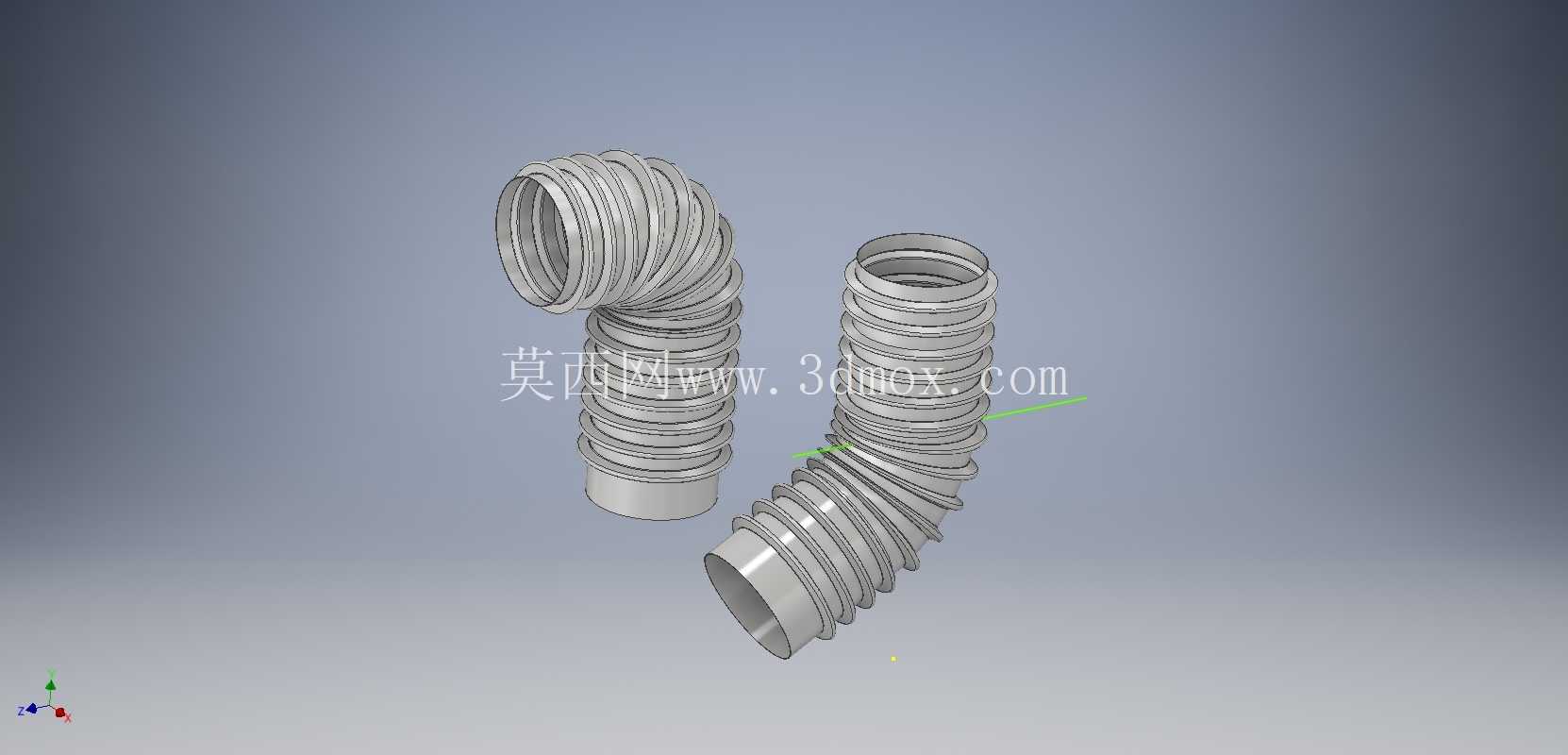

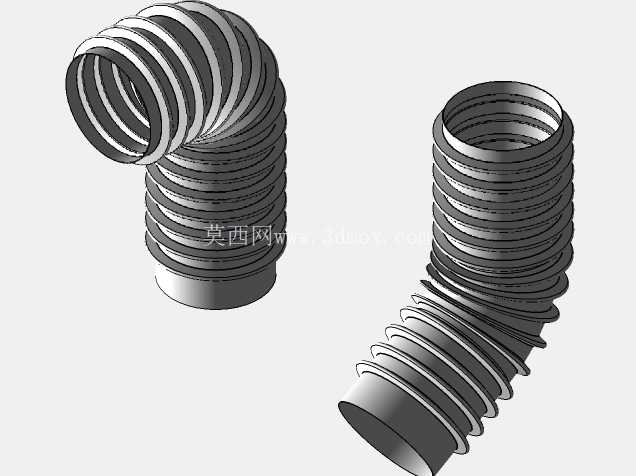

　　这款波纹管的建模过程中，先通过螺旋扫描生成连续的波纹轮廓，再对两端连接段做平直化处理，螺纹特征采用标准牙型参数建模，还原了实际产品的结构细节，不管是做管路系统的装配干涉检查，还是做管路走向的布局模拟，都可以直接调用模型完成装配验证，不需要再重新绘制基础结构。在通风管路、低压流体输送管路、设备走线防护套管这类场景中，这类柔性波纹管都可以替代多段刚性管加弯头的组合方案，减少管路接头数量，降低泄漏点风险，同时可以抵消设备运行传递到管路的振动，延长整套管路系统的使用寿命。建模时对波纹段的壁厚做了等参数处理，和实际加工的薄壁铝管壁厚保持一致，装配时可以直观看到管体弯曲后的空间占用情况，避免设计阶段出现管路和周边设备结构干涉的问题。
