自制木质立式手电钻固定支架结构

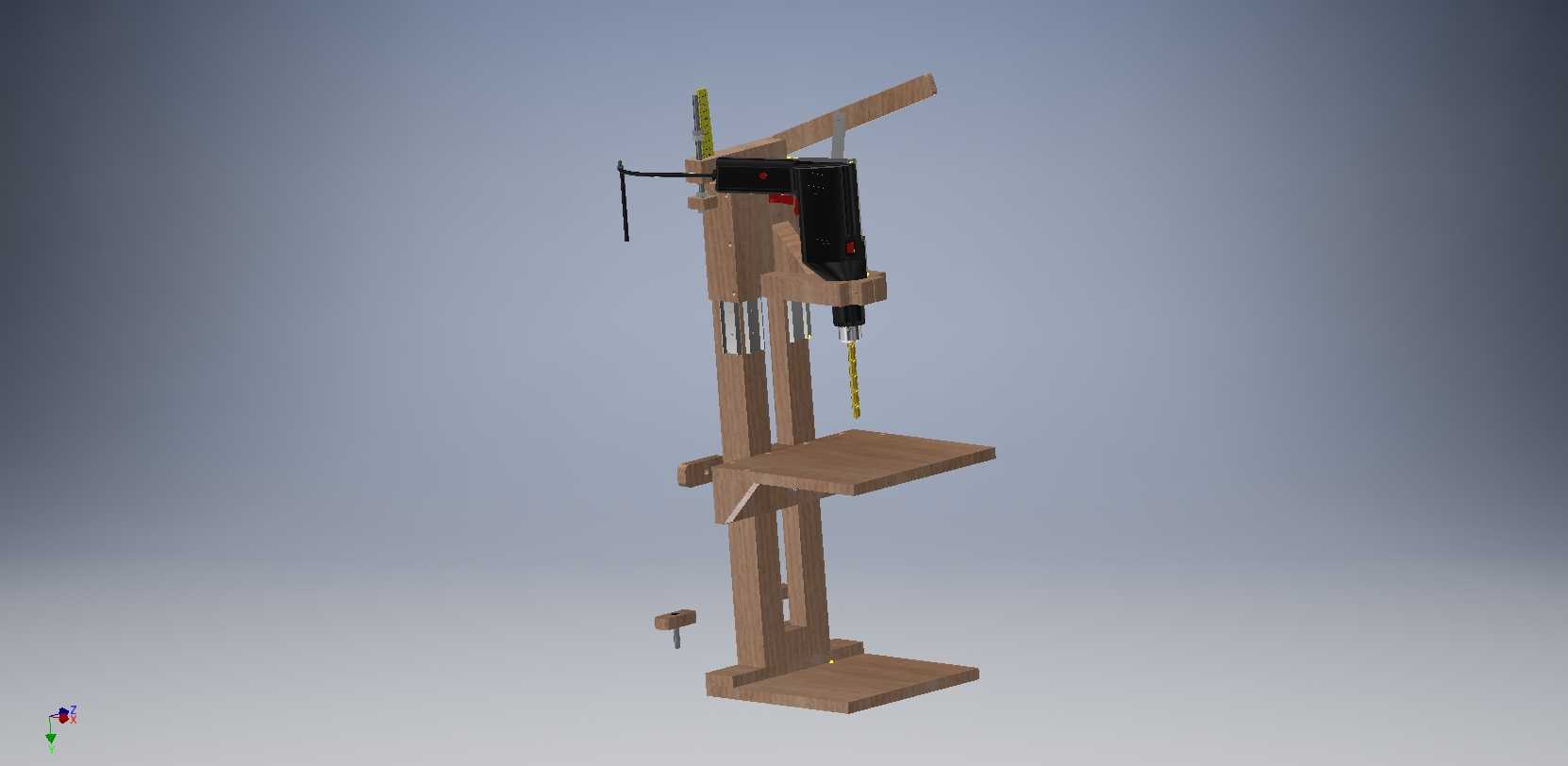

　　这套立式手电钻固定支架，主要面向小型加工场景下的钻孔作业需求，常见于家庭木工坊、小型五金维修工位、模型制作工作室这类没有配置重型台钻的作业场景，用来替代台钻完成精度要求适中的垂直钻孔作业，解决手持电钻作业时容易出现的孔位偏斜、进给力度不均、钻孔垂直度差的常见问题。

　　从结构设计逻辑来看，整套支架全部采用实木构件加工拼接，没有采用金属型材做主体支撑，一方面是降低加工门槛，普通爱好者利用常见的木工工具就能完成构件裁切与组装，另一方面木质构件的自重足够保证支架放置时的稳定性，作业过程中不会轻易出现侧翻移位。底部是整块实木加工的方形基座，基座平面做了找平处理，保证放置在工作台面时整体处于水平状态，基座上预留了固定孔位，可以根据作业需求通过螺栓将整个支架锁紧在工作台面上，进一步提升大进给量钻孔时的结构刚性，避免钻孔过程中支架出现晃动。

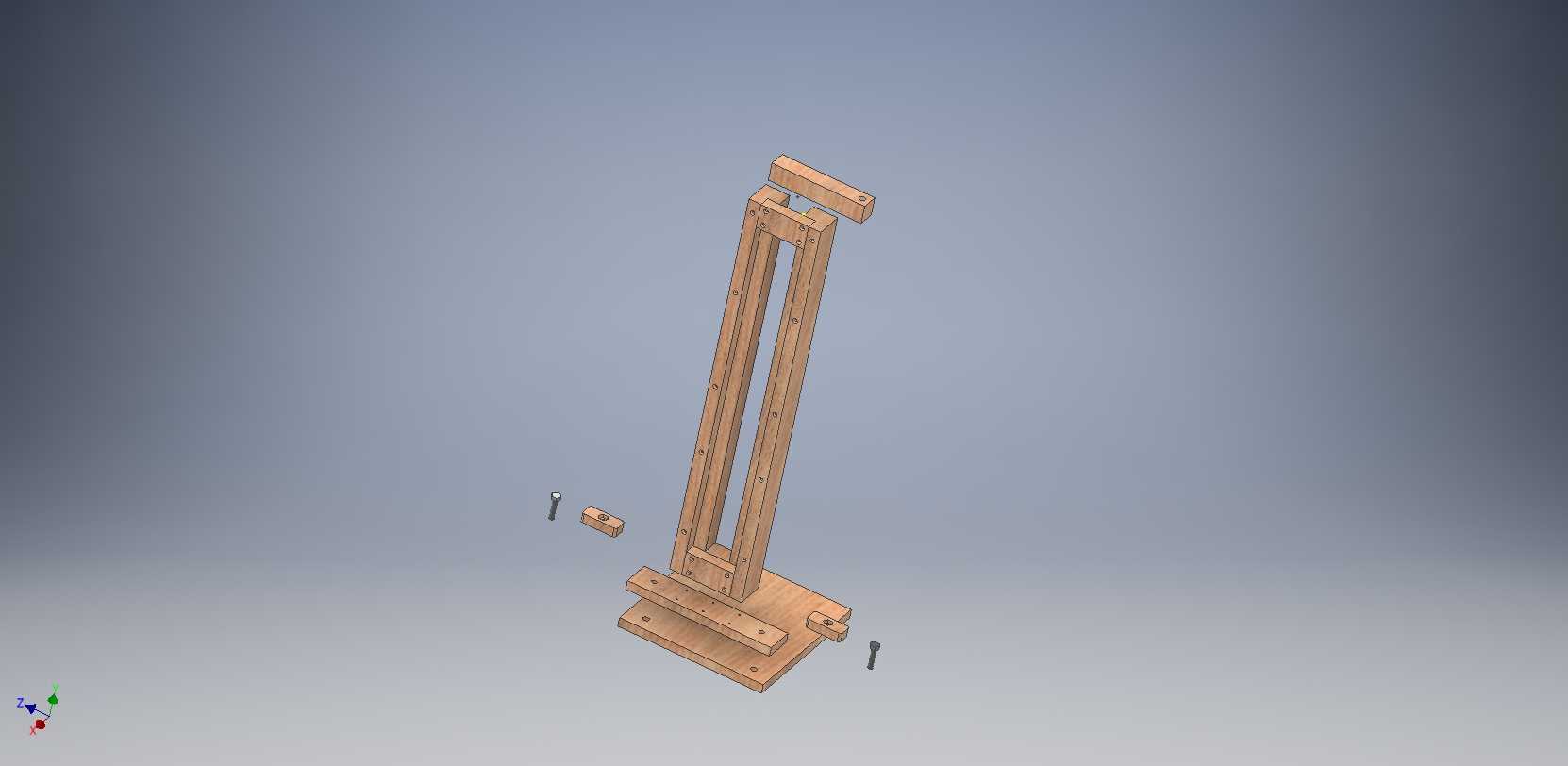

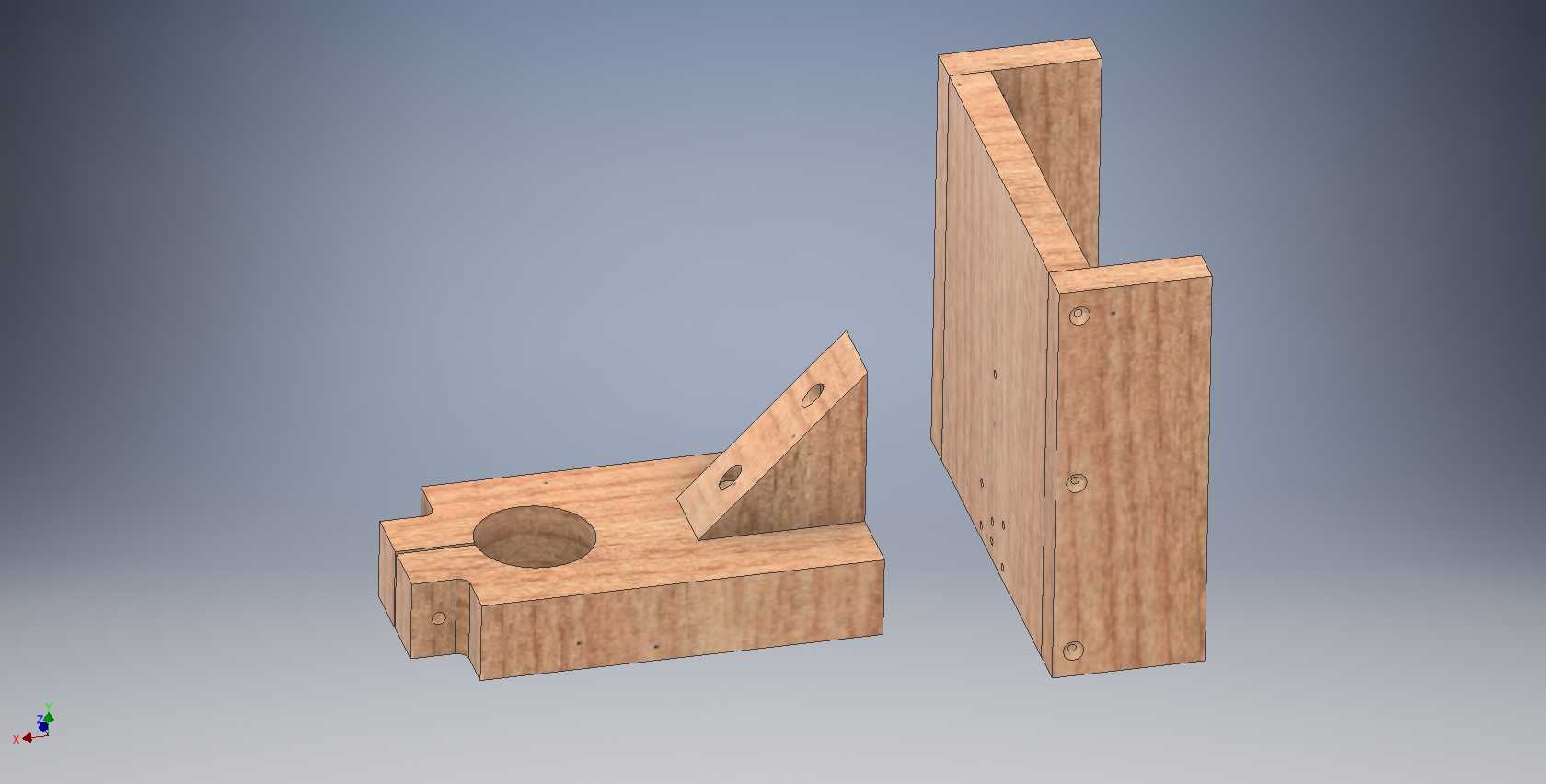

　　垂直支撑部分采用双立柱平行结构，两根实木立柱平行固定在基座上，立柱表面做了打磨光滑处理，作为滑动机构的导向基准，保证滑动过程中电钻主轴始终与基座工作面保持垂直，不会出现偏摆。滑动承载平台用来固定手电钻本体，平台上预留了可调节的绑带固定位，能够适配市面上绝大多数常见规格的手持电钻，不需要对电钻本身做任何改装，只需要将电钻卡入固定位，通过绑带锁紧就能完成安装，拆卸也十分方便，需要手持作业时可以快速将电钻取下，不会影响电钻本身的便携使用属性。

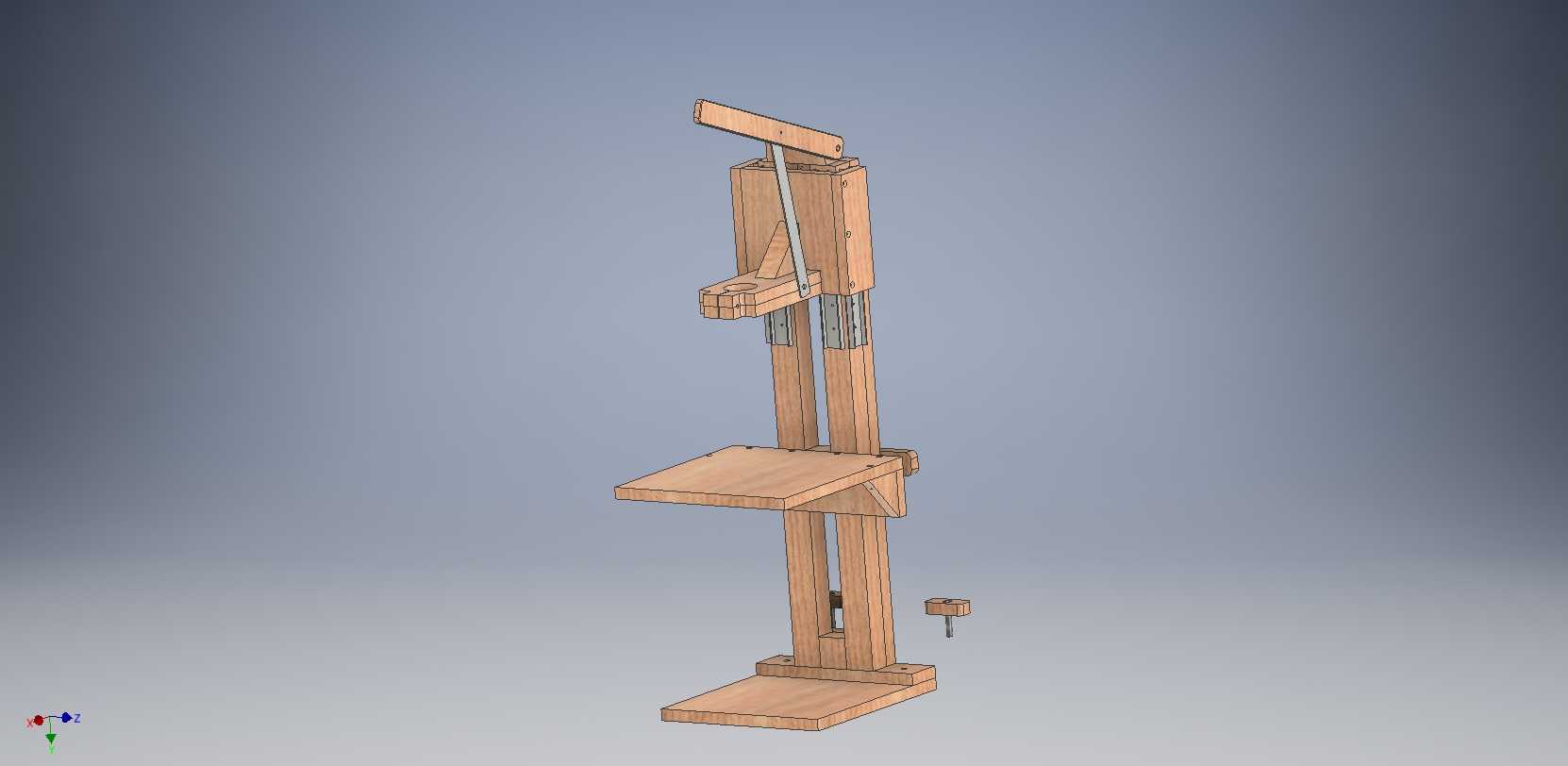

　　进给操作机构设置在滑动平台的侧方，采用杠杆式操作结构，操作人员只需要向下压动操作杆，就能带动滑动平台沿着立柱向下进给，杠杆结构做了力臂优化，下压时不需要施加太大的力度就能稳定控制进给速度，避免手持电钻时因为力度控制不稳导致的钻头崩断、工件被钻裂的问题。操作杆的复位依靠设置在立柱与滑动平台之间的弹性构件，松开操作杆后滑动平台会自动抬升到初始位置，不需要手动抬升电钻，提升连续钻孔作业的操作效率。

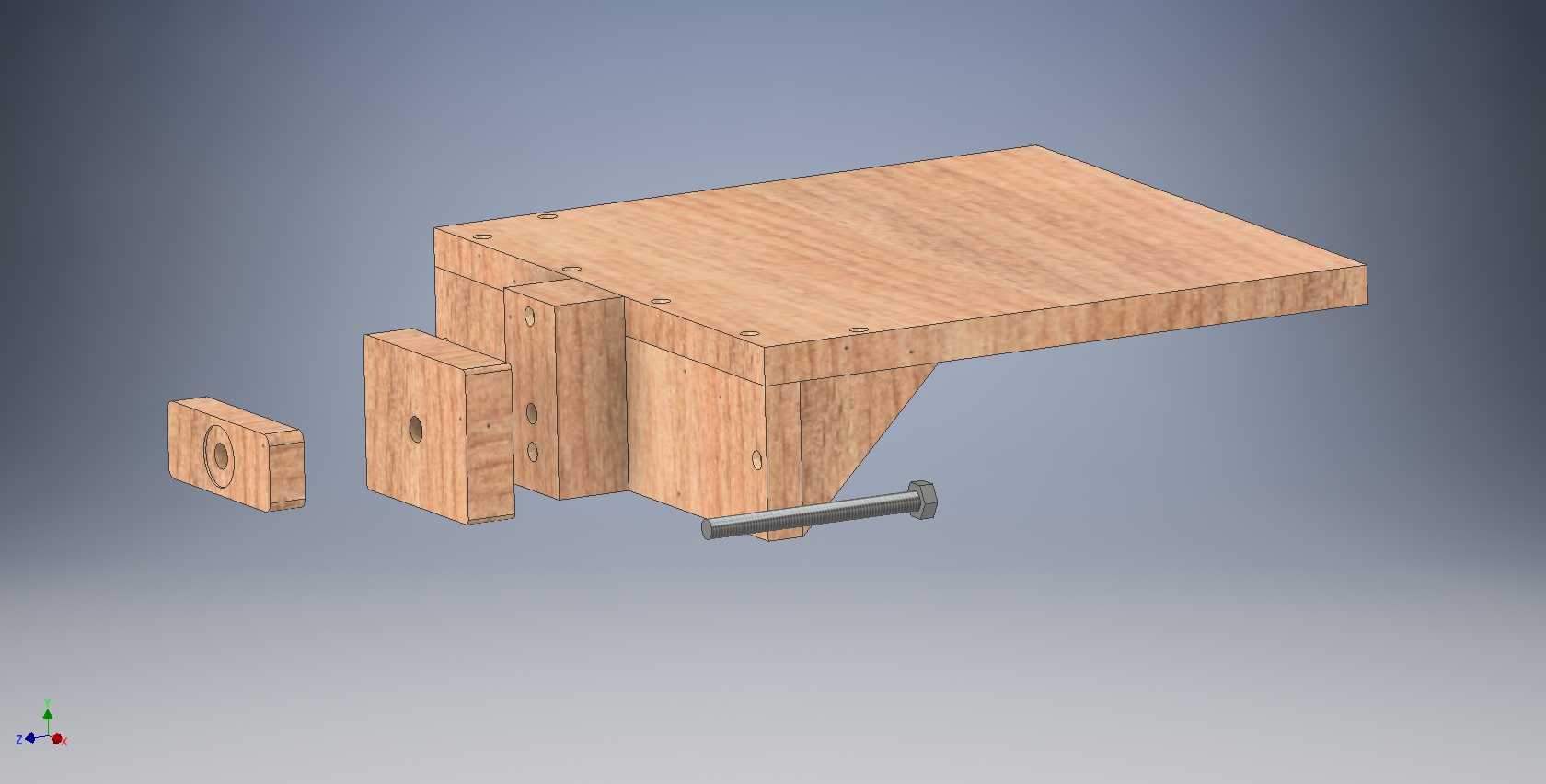

　　工件放置平台设置在电钻主轴的正下方，平台可以沿着垂直方向调整高度，通过侧面的锁紧旋钮固定位置，能够适配不同高度尺寸的工件加工需求，平台表面刻画了十字定位基准线，方便操作人员快速对齐钻孔位置，保证孔位精度。平台上还预留了夹具安装槽，可以搭配小型快速夹具将工件固定在平台上，避免钻孔过程中工件随着钻头转动出现移位，提升作业安全性。

　　从安装边界尺寸来看，整套支架的整体占地面积不足0.1平方米，基座长度控制在300mm以内，宽度在200mm左右，整体高度在600mm上下，不会占用过多的工作台面空间，即使是面积较小的家用工作台也能轻松放置。垂直方向的最大进给行程可以达到100mm，能够满足绝大多数常见厚度的木材、塑料、薄金属板材的钻孔需求，可加工工件的最大高度可以通过调整工件平台的位置在0到250mm之间灵活调整，适配性较强。

　　在实际使用过程中，这套支架能够将普通手持电钻的钻孔垂直度误差控制在1度以内，相比手持作业时动辄3到5度的偏斜量有明显提升，对于家具制作中的五金件安装孔、模型制作中的结构连接孔、五金维修中的配件定位孔这类作业场景完全能够满足精度要求。木质结构本身具备一定的减震效果，钻孔过程中产生的振动会被木质构件部分吸收，相比全金属支架的振动反馈更小，操作时的手感更加平稳，同时也能降低钻孔作业产生的噪音传导。

　　设计过程中特意规避了复杂的金属加工工序，所有构件的连接都采用木工常见的榫卯加螺栓紧固的方式，不需要焊接、金属切削等特殊加工设备，普通使用者如果有自制需求，只需要根据结构尺寸裁切对应规格的木料，经过简单的打孔、打磨、组装就能完成制作，整体制作成本远低于采购成品小型台钻的成本，同时兼顾了实用性与DIY属性。滑动部位没有采用复杂的线性导轨结构，而是通过木料本身的光滑接触面配合适当的间隙配合实现滑动功能，日常维护只需要定期在立柱表面涂抹少量润滑脂就能保证滑动顺畅，不会出现金属导轨容易进灰卡滞的问题，适合在多粉尘的木工作业环境下长期使用。

　　考虑到不同使用者的电钻尺寸存在差异，电钻固定位的绑带安装孔做了长槽设计，可以根据电钻的手柄直径调整绑带的固定位置，不管是小功率的锂电钻还是功率稍大的交流手电钻都能牢固固定，不会出现作业过程中电钻松动脱落的问题。操作杆的长度也可以根据使用者的操作习惯进行调整，力臂越长下压时需要的力度越小，适合加工硬度较高的工件时使用，力臂较短时操作更加灵活，适合小工件的快速钻孔作业。
