发电机组配套集成式隔音降噪防护装置

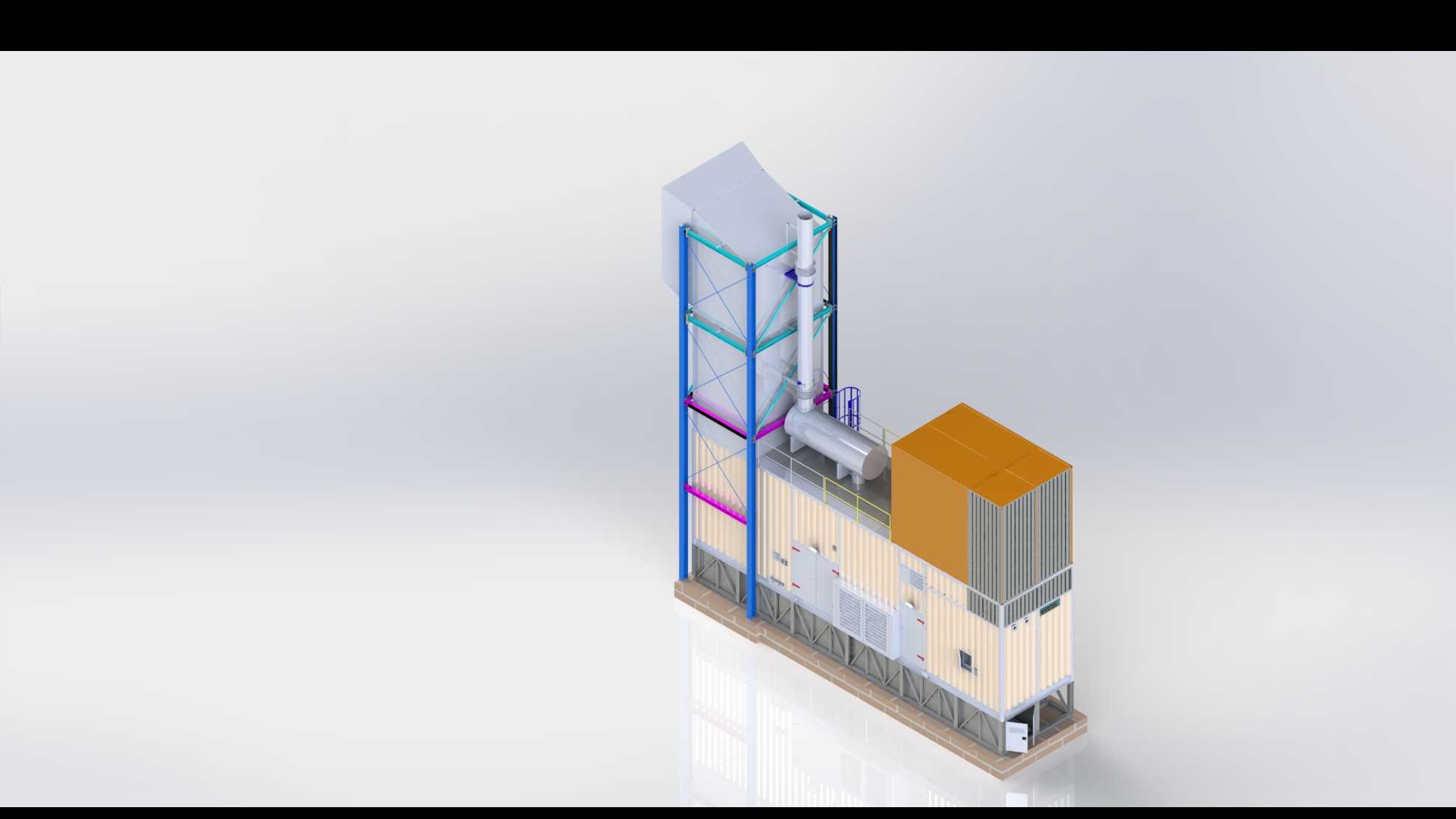

　　这套集成防护结构主要面向油气田场站、分布式能源站点、野外临时供电点位的大功率发电机组配套使用，覆盖1000kva到2500kva功率段的机组适配需求，核心作用是在机组运行过程中阻隔动力段、排气段的噪声向外传递，同时整合燃油存储、管线排布、检修通道、防护围挡等功能，替代传统分散式的隔音围挡、外置油箱、爬梯护栏等零散部件，减少现场安装的拼接工作量。从结构布局来看，整体采用撬装式底座设计，底座框架采用标准型钢焊接成型，底部预留叉车孔与吊装点位，适配20英尺、40英尺标准集装箱的运输固定要求，不需要额外制作运输工装，可直接通过平板车、集装箱货柜完成跨区域转运，到场后仅需完成管线对接与接地处理即可投入使用，大幅缩短野外站点的建设周期。

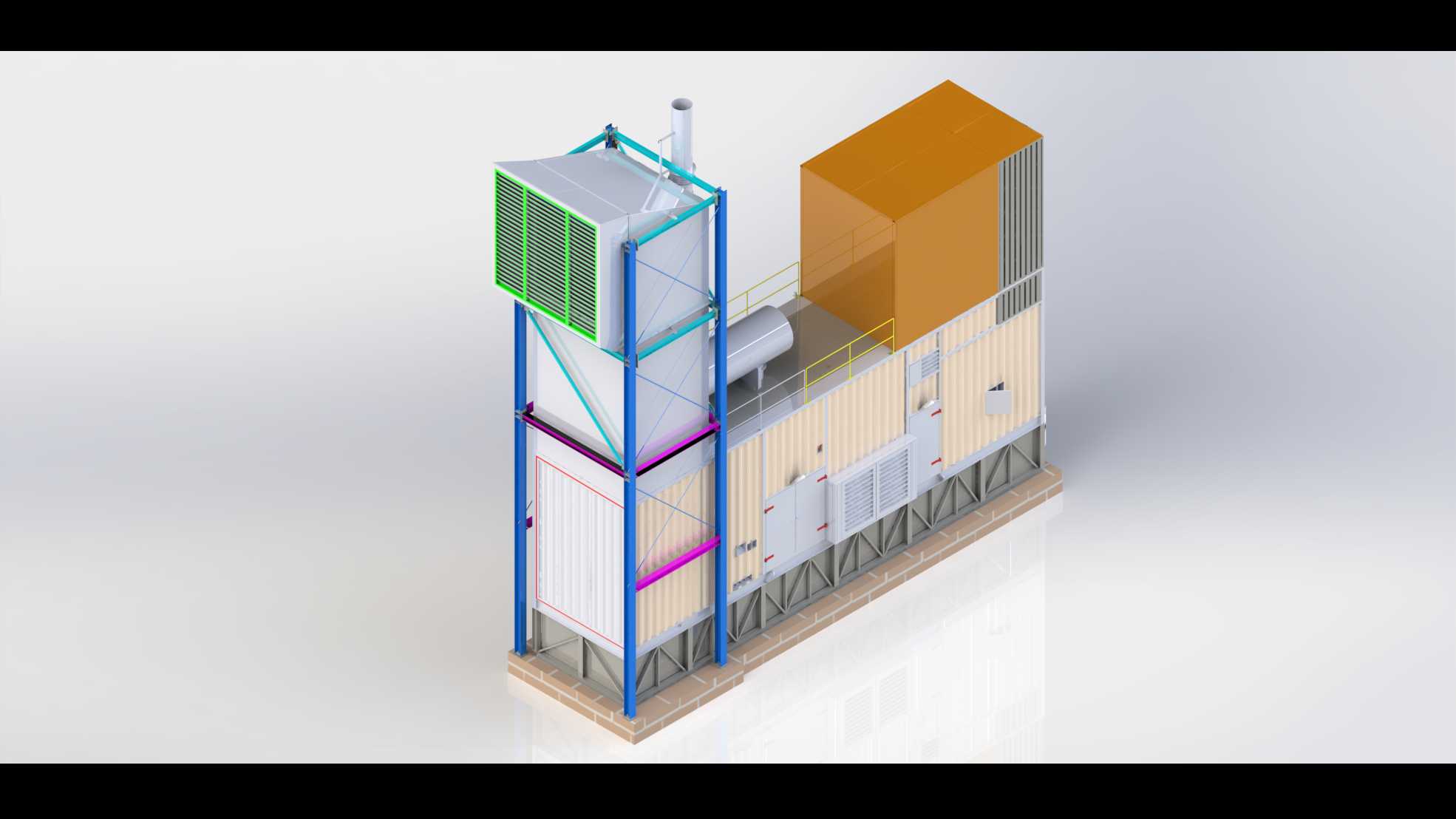

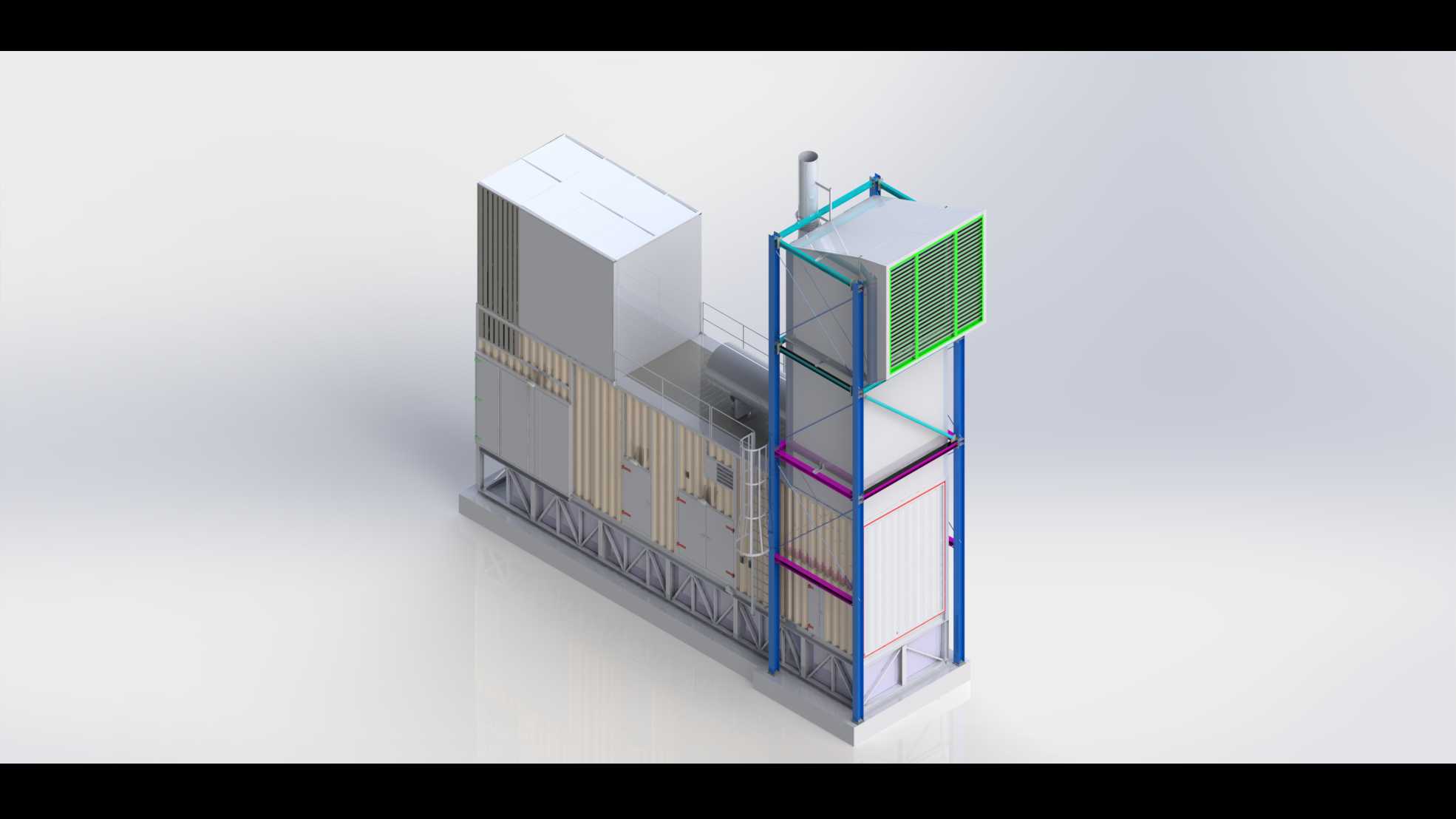

　　主体隔音舱体采用模块化拼接结构，壁板为多层复合结构，外层是波纹镀锌钢板做防护层，中间填充高密度阻尼隔音棉与隔音毡，内层为穿孔吸音板，针对发电机组不同频段的噪声做针对性的吸音处理，尤其是排气侧的高频噪声、动力段的低频振动噪声，壁板拼接处采用三元乙丙橡胶密封条做压接密封，避免噪声通过拼接缝隙向外泄露。舱体侧面设置了检修门与爬梯通道，爬梯采用防滑踏步设计，外围设置安全护栏，可直达顶部的排气检修平台，日常运维时不需要搭建额外脚手架即可完成滤芯更换、管线检查、排气组件维护等操作。舱体一侧整合了双壁结构燃油箱，油箱内层采用耐油钢板焊接，外层设置防渗漏围堰，中间预留泄漏检测点位，避免燃油渗漏污染场地，油箱顶部预留液位计安装位、加油口、回油口与排污口，所有接口都做了密封防护处理，适配野外露天环境的防雨防尘要求。排气段设置在独立的框架结构内，框架采用型钢做立柱支撑，侧面设置通风消声百叶，既保证机组运行时的散热通风量，又能通过百叶的消声结构降低排气侧的风噪与机械噪声向外传递，顶部设置防雨顶篷，避免雨水直接灌入排气管道与舱体内部。

　　整套结构在设计时充分考虑了不同品牌机组的适配性，预留了F&G系统的安装点位与走线通道，可直接配套火气检测系统实现异常状态下的报警联动，所有外部线缆都采用穿线管防护，避免野外环境下的线缆老化、鼠咬损坏。安装边界方面，整套装置的底座安装孔位按照通用发电机组的撬装尺寸预留，不需要对原有发电机组底座做二次改造即可完成对接，舱体与机组之间预留了不小于800mm的检修通道，侧面检修门的通行宽度满足常规工具与备件的搬运需求，顶部排气段的高度控制在标准集装箱运输的限高范围内，不需要拆分即可完成整体运输。

　　结构受力方面，底座框架做了有限元校核，满载燃油状态下的变形量控制在千分之一以内，避免长期使用出现底座变形导致的壁板密封失效、油箱受力开裂等问题，外部支撑框架的防腐处理采用热镀锌加户外喷塑工艺，可适应沿海高盐雾、西北戈壁强风沙等不同野外环境的长期使用要求，减少后期的防腐维护工作量。通风系统的设计经过风量核算，消声百叶的通风面积满足机组满负荷运行时的散热进风需求，同时在舱体顶部设置了排风消声通道，形成下进上出的通风路径，避免舱内热量积聚导致机组运行温度过高，所有通风口都设置了防虫网与防尘过滤层，减少野外环境下的蚊虫、沙尘进入舱内附着在机组散热片上，降低散热效率。
