1000×1000×1500规格篮式过滤拦污装置

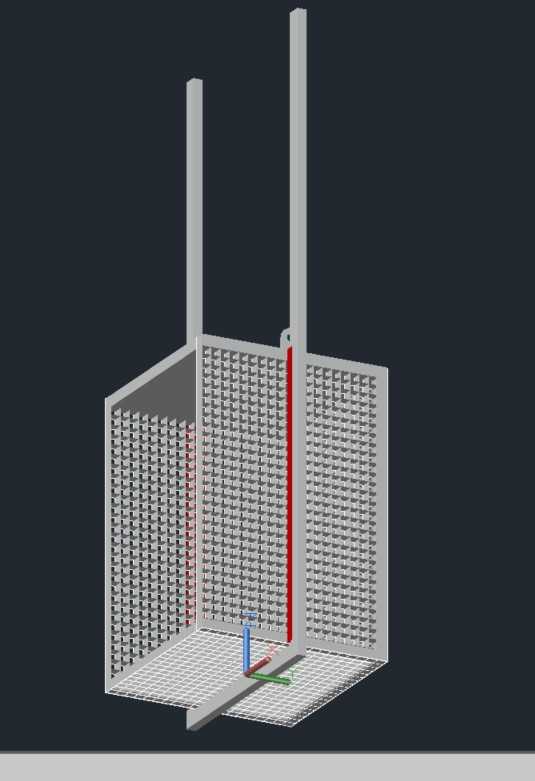

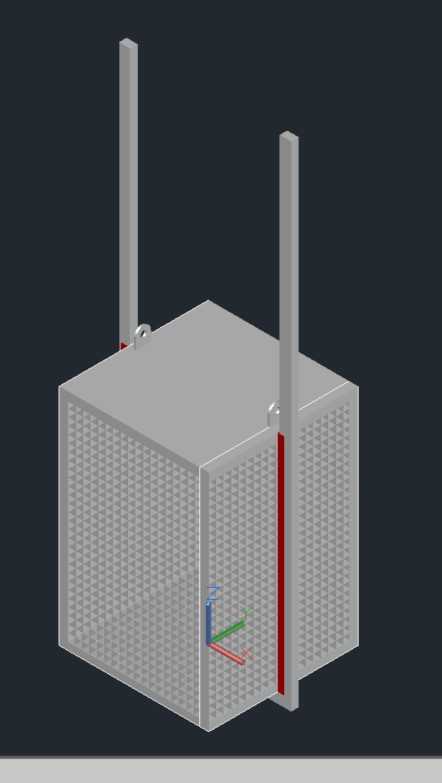

　　从结构设计逻辑来看，这个构件整体采用长方体网箱构型，没有多余的冗余结构，网面采用等间距阵列的网孔结构，孔型和开孔率是设计时的核心考量——开孔率过低会增加过流阻力，抬高进水侧水位，增加溢流风险；开孔率过高则会降低网面整体结构刚度，在水流持续冲击、杂物堆积荷载作用下容易出现网面变形、开焊的问题，设计时需要结合过流断面的设计流速、常年拦污的杂物类型来匹配网孔尺寸，比如针对生活垃圾较多的市政取水口，网孔尺寸会控制在10-15mm，既保证足够的过流能力，也能拦截绝大多数塑料袋、枯枝、碎块类杂物。在市政给排水、工业循环水系统、小型水利取水口的前端预处理环节，这类篮式拦污过滤构件是非常常见的配套部件，很多人容易把它和常规管道过滤器混淆，但实际上这类敞口带提杆的篮式结构，更多是适配开敞式流道、水池进水口、明渠引流段的拦污需求，不需要嵌入封闭管道，直接放置在过流断面位置，就能实现大体积漂浮杂物、悬浮碎屑的拦截，避免后续管路、泵阀、换热设备被杂物卡塞或者磨损。两侧设置的竖向提杆是非常实用的结构设计，提杆顶端高出网箱顶面一定距离，当网箱内堆积的杂物达到清理阈值时，不需要排空流道或者下水作业，直接通过起吊设备或者人工握持提杆，就能把整个篮体从放置槽内提出来，倾倒清理完杂物之后再原位放回，整个维护过程不需要拆解周边的固定结构，大幅降低日常运维的工作量，提杆和网箱主体的连接位置做了局部加强处理，避免满负载提吊的时候出现连接部位断裂的问题。

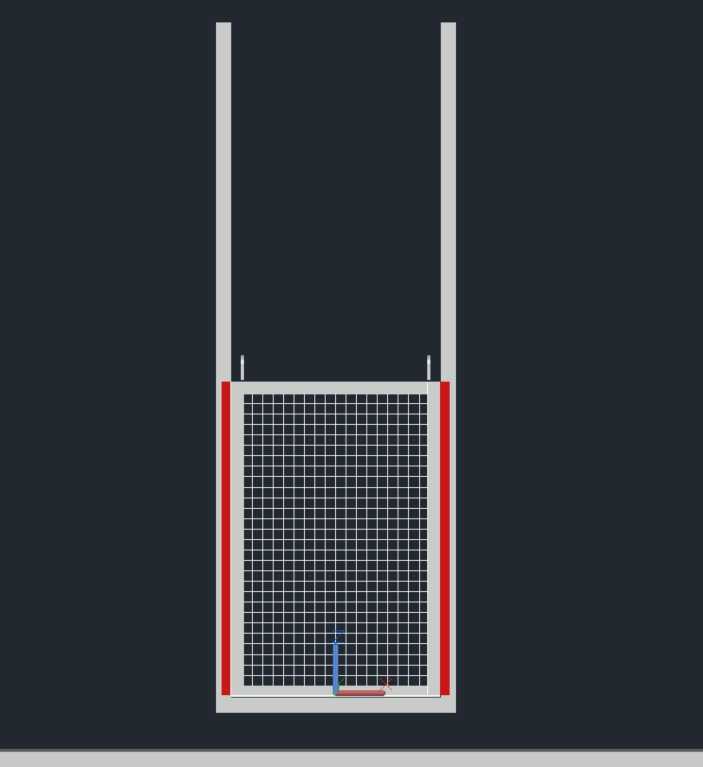

　　尺寸方面，这个篮体的长、宽均为1000mm，高度1500mm，对应的安装边界需要提前预留匹配的放置槽位，槽体的内净尺寸需要比篮体外廓尺寸每侧大20-30mm的安装间隙，既方便篮体顺利吊装就位，也能避免水流从篮体和槽壁的缝隙旁通漏污，放置槽的底部需要设置平整的支撑承台，保证篮体放置后处于竖直状态，不会因为水流冲击出现倾斜偏移，提杆的上方需要预留足够的起吊操作空间，满足日常提吊清理的作业高度需求。

　　从实际使用场景来看，这类结构除了水利、给排水领域，在污水处理厂的粗格栅后段、工业冷却水塔的集水池进水口、景观水体的循环管路入口都能适配，相比固定安装的格栅结构，这种可整体提吊的篮式结构清理效率更高，对运维条件的要求更低，不需要配备专门的清污设备，非常适合流量不大、杂物总量不高的中小型过流场景。设计建模的时候，网面部分如果采用实体逐个建模会大幅增加模型的数据量，实际工程建模中通常会采用阵列特征配合轻量化网面构型来还原结构，既能准确表达网孔的排布规律、整体的连接关系，也能保证模型在装配、工程图导出的时候不会出现卡顿。

　　网箱的边框采用实体型材结构，比网面本身的厚度更大，作为整个构件的受力骨架，承受水流冲击、杂物堆积、提吊荷载的全部作用力，边框和网面的连接采用满焊处理的工艺逻辑，避免长期受水流冲刷出现焊缝脱落的问题，提杆和边框的连接位置额外设置了三角加强筋，分散提吊时的集中应力，保证结构的长期可靠性。在实际选型匹配的时候，不能只看篮体本身的尺寸，还要结合安装位置的设计过流量来校核有效过流面积，网箱的四个侧面都作为过流面的话，总过流面积是四个侧面网面的有效开孔面积之和，需要保证过流时的网面流速控制在0.2-0.5m/s的合理区间，流速过快不仅会增大水头损失，还会把软性杂物挤压卡入网孔，增加清理的难度，流速过低则会导致杂物在网前提前沉积，没法顺着水流附着在网面上，反而会在槽底堆积，影响过流能力。
