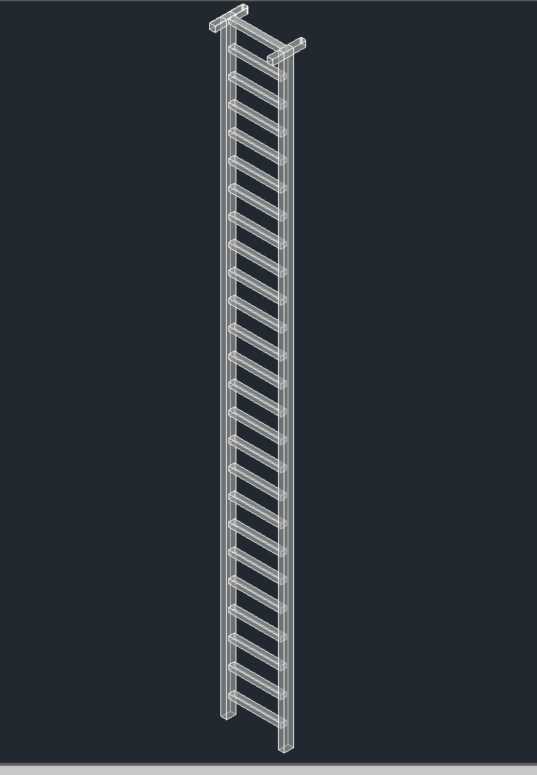

工业检修直梯结构三维设计方案

　　这套直梯结构的三维设计，核心面向工业厂区内固定点位的登高检修场景，覆盖车间设备旁临时登高、管廊侧方巡检攀爬、仓储区域高位取放作业等实际使用需求，区别于民用梯具的轻量化设计逻辑，整体结构优先考虑工业场景下的承重稳定性与长期使用的结构可靠性。从实际使用场景出发，设计时首先明确了梯具的核心功能是为作业人员提供稳定的攀爬支撑，同时兼顾固定安装与临时移位两种使用模式的适配性，整体采用双侧梯梁搭配等距踏步的经典结构形式，梯梁选用等截面矩形型材作为主体承载构件，型材截面尺寸根据单人作业带工具的总承重载荷核算确定，确保在额定载荷下梯梁的最大挠度控制在安全规范允许范围内，避免攀爬过程中出现梯身晃动带来的安全隐患。

　　踏步构件采用防滑型截面设计，踏步表面设置凸起的防滑纹路，踏步与梯梁的连接位置采用满焊固定工艺，建模时特意还原了焊脚的实际尺寸，避免结构设计中出现连接强度不足的问题，踏步的间距严格按照人体工程学攀爬步距设置，既不会因为间距过大增加攀爬难度，也不会因为间距过小造成踏步冗余浪费材料。在安装边界的设计考量上，这套直梯可根据实际使用需求选择两种安装形式，若作为固定梯使用，可在梯梁上下端设置连接耳板，上端耳板与墙面或设备侧方的预埋固定板通过螺栓连接，下端设置可调式支撑脚，可适应地面存在微小高度差的安装场景，支撑脚底部设置防滑橡胶垫，避免梯具使用过程中出现底部滑移；若作为移动直梯使用，可在底部加装配套的防滑支撑脚，无需额外固定即可满足临时登高的使用需求。

　　设计过程中特意对梯具的顶部延伸段做了结构优化，当梯具用于攀爬至高位平台时，顶部踏步超出平台面的高度符合安全作业规范，方便作业人员上下平台时抓握借力，梯身两侧可根据使用需求选装可拆卸的扶手构件，在攀爬高度超过两米的场景下加装扶手，进一步提升作业安全性。整体外形尺寸按照常规工业登高需求设定，梯身总高度覆盖常规3米以内的登高作业需求，梯身宽度满足单人携带轻便工具攀爬的空间要求，不会因为梯身过窄造成攀爬时的磕碰，也不会因为梯身过宽增加不必要的材料成本与存储占用空间。建模过程中对所有构件的连接位置做了干涉检查，确保实际生产加工时各构件能够顺利装配，不存在安装干涉问题，同时对所有外露的构件边缘做了圆角处理，避免使用过程中尖锐边角划伤作业人员。

　　从结构受力的角度，这套梯具的载荷传递路径清晰，作业人员的重量通过踏步均匀传递到两侧梯梁，再通过梯梁上下端的支撑结构传递到安装基面，整体受力均匀，不存在局部应力集中的薄弱位置，针对梯梁与踏步的连接位置，建模时特意做了加强筋结构设计，进一步提升连接位置的抗疲劳强度，满足工业场景下频繁使用的寿命要求。在实际选型适配时，使用方可根据具体的登高高度、安装基面条件、承重需求，对梯梁型材壁厚、踏步间距、总高度参数做对应调整，这套三维模型完整还原了所有构件的装配关系与细节特征，可直接用于生产加工的图纸导出，也可作为厂区整体布局三维设计中的配套工装构件使用，适配不同场景下的登高作业配套需求。
