工业用三角加强型壁挂承重支架结构

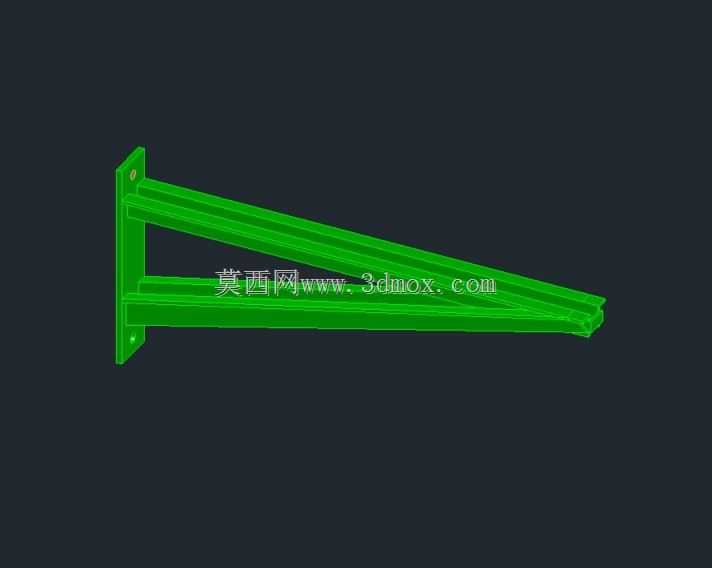

　　这类三角结构壁挂支架，在工业现场、商用配套场景里的应用覆盖范围极广，从车间墙面的线缆桥架托举、小型气动元件挂装，到商用空间的管线排布、轻型设备侧装固定，都能见到这类结构的身影。不同于直臂式悬臂支架，双斜梁加竖板的三角构型，从力学传递路径上就做了优化：竖板承担墙面贴合的锚固作用，上下两根平行斜梁把端部承载的竖向荷载，直接分解为沿梁体的轴向压应力与竖板锚固点的拉应力，避免单梁结构容易出现的根部弯矩过大、长期负载下梁体下挠变形的问题。

　　做结构设计的时候，首先要锚定的是安装边界条件：竖板上预留的两个安装孔位，孔间距匹配常规膨胀螺栓的布设间距，竖板整体宽度要覆盖混凝土墙面、轻钢龙骨墙面、钢结构立柱侧面这三类常见安装基面的锚固要求，避免孔位太靠近基面边缘导致锚固力不足。斜梁的截面选型没有用厚重的实体方钢，而是采用等边角钢对拼的形式，在保证截面惯性矩满足承重要求的前提下，尽可能降低支架自身重量，既方便现场单人安装作业，也能减少墙面锚固点需要承担的静载自重。斜梁的长度设计要匹配常规的托举需求，端部做了平齐封边处理，没有突出的尖锐棱角，避免现场安装、后期置物时出现剐蹭风险。

　　从功能特性上看，这款支架没有多余的可调结构，属于定距承重类的固定托架，优势在于结构冗余量充足，长期负载下的形变量极小。设计阶段做受力校核时，要重点验算两个危险截面：一个是竖板与斜梁连接的焊接位置，这个位置是应力集中点，焊接坡口要做满焊处理，焊后打磨余高避免应力集中；另一个是斜梁中部的最大弯矩截面，要保证在额定均布负载下，梁体的最大下挠量不超过悬臂长度的1/500，满足工业场景下对支撑构件刚度的硬性要求。

　　实际现场安装时，需要先根据支架竖板的孔位在基面上标记打孔位置，若安装在混凝土实心墙面上，匹配对应规格的膨胀螺栓即可满足承重要求；若安装在空心砖或者轻钢龙骨墙面上，则需要在背面加装穿墙垫板或者替换为空心墙专用锚固栓，避免基面承载力不足导致支架脱落。支架斜梁的上平面做了水平度校准设计，竖板与墙面完全贴合时，斜梁上平面自然处于水平状态，不需要安装人员额外做水平调校，能大幅缩短现场安装的耗时。

　　不同于民用场景的轻型壁挂支架，这款支架的所有棱边都做了倒角处理，焊接位置的焊渣全部清理后做了防锈涂装，能适应车间内多粉尘、偶尔有凝露的使用环境，不会因为短期的潮湿环境就出现焊缝锈蚀、涂层脱落的问题。斜梁之间的横向连接杆件，除了增强两根斜梁的整体协同受力能力之外，还能避免单根斜梁受侧向力时出现侧向失稳的问题，哪怕托举的物件重心有小幅偏移，支架整体也能保持稳定的支撑状态。

　　在配套选型时，这类支架通常可以根据实际承载需求选择对应长度的规格，短款适用于挂装小型接线盒、控制按钮盒这类轻型部件，长款则可以托举风管、轻型管线槽这类跨度稍大的构件。设计时没有在斜梁上预留过多的安装孔位，是考虑到不同场景下被支撑物件的安装孔位差异较大，现场安装时可以根据实际需求在斜梁上平面自行钻孔固定，避免预制孔位不匹配导致无法安装的问题。竖板的厚度选型要匹配斜梁的承载能力，不能出现梁体强度足够但竖板受拉变形的情况，整体结构的强度匹配遵循等强度设计原则，让各个构件的承载能力都能得到充分利用，不会出现局部结构冗余或者局部强度不足的问题。
