四色组合式分类收纳转运推车结构设计

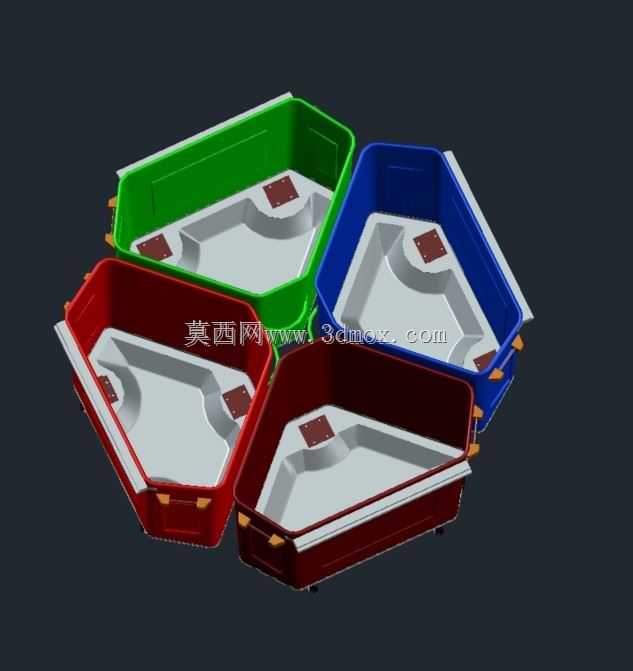

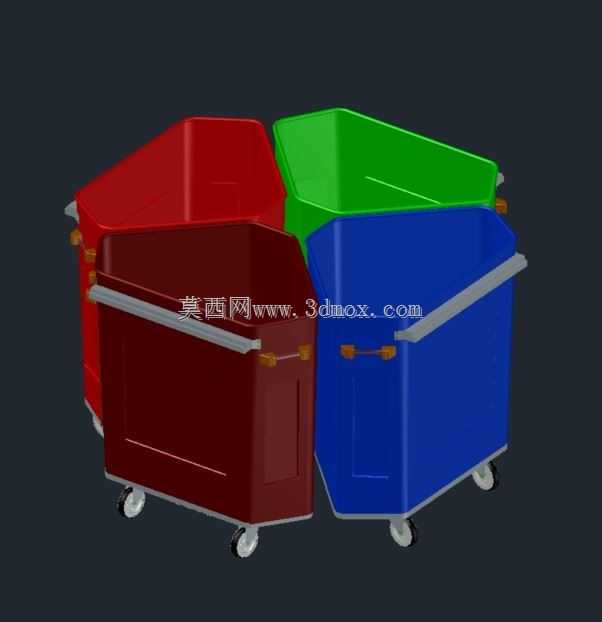

　　这套组合式分类收纳转运推车，主要面向公共区域分类收集、短距离转运零散物料的场景设计，常见于商业综合体后勤通道、产业园区公共区域、市政环卫收集点、写字楼垃圾中转区等场所，核心作用是通过不同色彩的箱体实现不同类别物料的分区存放，避免混装混放带来的后续分拣压力，同时依托底部脚轮结构实现单人即可完成短距离转运作业，降低人工搬运的劳动强度。从结构设计逻辑来看，四个独立箱体采用扇形截面设计，拼合后可形成完整的近圆形整体布局，相比传统方形分类桶并排摆放的形式，能减少30%左右的占地投影面积，在狭窄的通道、电梯间等空间内移动时，不会出现边角剐蹭墙面或过往人员的问题，每个箱体的侧边都设置了一体化的金属推握边，推握边的高度设置在成年人站立时的小臂自然下垂高度区间，推动时无需过度弯腰或抬臂，长时间转运作业也能降低肢体疲劳感。

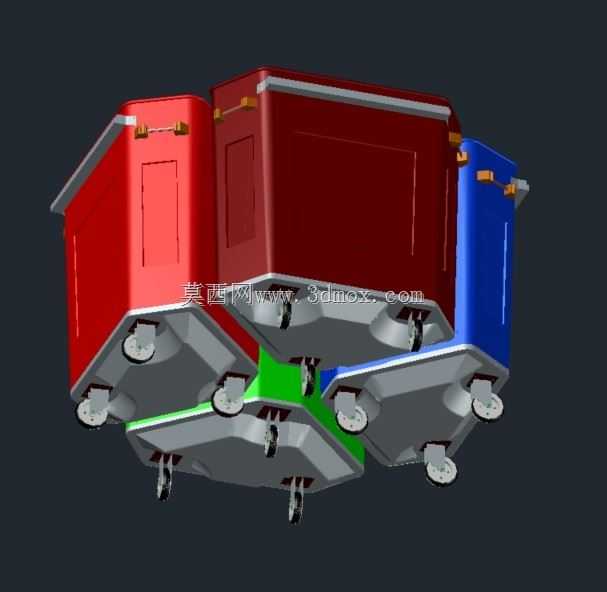

　　每个独立箱体的底部都配置了两个万向脚轮，脚轮的安装位置避开了箱体拼合的接缝区域，四个箱体拼合后整体共有八个脚轮均匀承载，单轮额定载荷按照单桶满载200kg的工况设计，满载状态下推动时的滚动阻力控制在15N以内，即使是地面存在5mm左右的瓷砖接缝、小坡度门槛，也能平稳通过不会出现卡滞。箱体的壁厚采用渐变设计，底部受物料冲击的区域壁厚设置为5mm，向上逐步过渡到3mm，既保证了箱体受冲击位置的结构强度，也能控制整体的材料用量，降低生产制造成本，箱体上口边缘做了外翻卷边处理，卷边内部嵌入了加强筋结构，当多个箱体堆叠存放时，卷边结构可以承受上层箱体的满载重量，不会出现上口变形的问题。

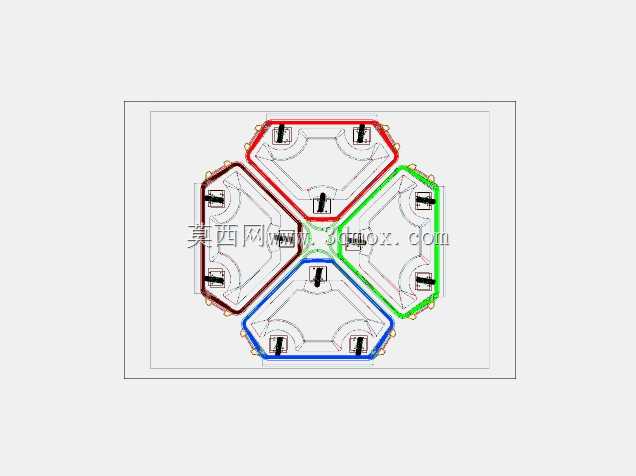

　　色彩分区的设计遵循通用的分类标识逻辑，不同颜色对应不同类别的收纳物料，现场使用时无需额外粘贴标识，仅通过色彩就能快速区分投放类别，箱体之间通过侧边的定位卡扣实现拼合后的位置固定，推动整体移动时不会出现单个箱体移位、散开的问题，需要单独清理某一类物料时，只需拨开对应位置的卡扣，就能将单个箱体从组合体中分离出来，倾倒物料或者清洁内壁都十分方便。从安装边界尺寸来看，四个箱体拼合完成后的整体外接圆直径控制在1200mm以内，整体高度控制在1000mm，常规宽度1.4m的后勤通道即可顺利通行，单个箱体的上口宽度为550mm，投放物料时不会出现物料洒落至桶外的问题，箱体底部距离地面的高度设置为120mm，配合脚轮的安装高度，日常清洁地面时，清扫工具可以顺利伸入箱体底部，不会留下清洁死角。推握边的表面做了防滑纹理处理，即使操作人员佩戴劳保手套推动，也不会出现打滑脱手的问题，脚轮配置了刹车结构，当箱体停放在固定收集点时，踩下刹车即可锁定脚轮，避免被外力碰撞后出现滑移移位的问题。在结构细节处理上，箱体的内壁所有转角都做了大圆弧过渡，没有直角死角，倾倒物料后不会出现残留挂壁的问题，清洁时用水冲洗即可快速清理干净，箱体底部设置了排水塞，清洁内部时产生的污水可以直接通过排水塞排出，无需将整个箱体翻转倾倒。

　　这套结构在设计时充分考虑了实际使用中的各类工况，比如满载状态下的结构强度、移动时的通过性、日常维护的便捷性、空间占用的合理性，相比传统的独立分类桶，组合式的结构更适合需要频繁移动收集点位、场地空间有限的使用场景，在建模过程中所有配合面都预留了合理的安装间隙，卡扣结构的插拔力控制在合适区间，既不会因为间隙过大出现晃动，也不会因为间隙过小导致卡扣拆装困难，脚轮的安装孔位采用通用的标准尺寸，后期维护更换脚轮时可以直接采购标准配件，无需定制特殊规格的零部件，降低后期的运维成本。
