减压阀配套异形安装基座结构设计

　　该结构件为减压阀配套安装基座，主要应用在工业流体管路系统中，承担减压阀的固定承载、管路对接定位的核心作用，在气动控制回路、液压动力站、工业给排水调压段都能见到这类安装基座的身影，它的存在能避免减压阀直接悬空安装带来的管路应力集中问题，同时也能给调压操作预留足够的操作空间，减少现场运维时的磕碰干涉。从结构设计逻辑来看，整个基座采用一体化铣削成型的思路，没有额外的拼接焊缝，整体刚性更有保障，不会因为长期受管路振动影响出现连接松动的问题。

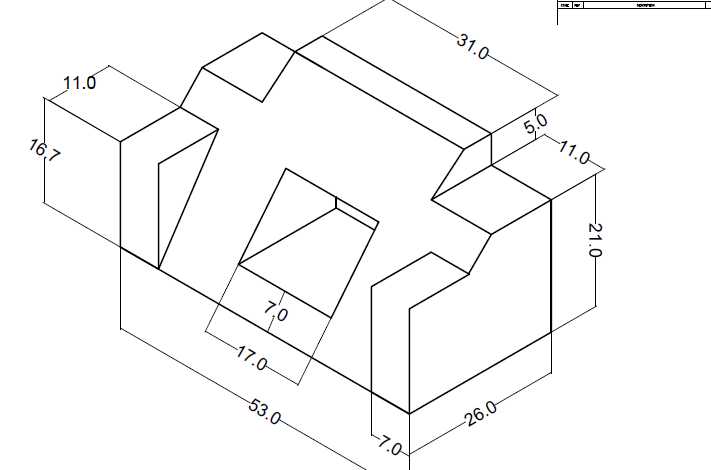

　　外形尺寸方面，基座总长度为53mm，总宽度方向最大尺寸为26mm，总高度为21mm，整体属于小型阀类安装承载件，适配通径在6mm以内的微型减压阀安装，安装边界上预留的凸台结构刚好和减压阀底部的定位槽匹配，安装时不需要额外做定位工装，直接卡入凸台后拧紧紧固件即可完成装配。基座左侧的11mm×16.7mm凸块结构，是用来对接管路固定支架的，这个凸块上预留的安装面平面度要求控制在0.02mm以内，保证支架安装后不会出现偏斜，避免管路对接时出现错位漏液的问题。基座上部31mm长度的开槽结构，是用来走减压阀的调压旋钮行程的，开槽深度为5mm，刚好能容纳旋钮下压调节的全部行程，不会因为基座结构干涉导致调压范围达不到设计要求。

　　中间位置17mm×7mm的内凹腔体，是用来容纳减压阀底部的压力感应探头的，腔体深度为7mm，腔体内壁做了倒角处理，避免探头装入时被锐边刮伤密封涂层，同时腔体底部预留了0.5mm的间隙，避免装配时探头硬顶到基座底面造成感应元件损坏。右侧11mm宽度的凸台结构，是用来安装压力检测表的转接座，凸台高度和左侧安装凸块保持一致，保证压力表安装后和减压阀主体处于同一水平面上，方便运维人员同时观察调压数值和出口压力数值。设计时特意将基座的所有外部锐边都做了R0.5的倒钝处理，一方面是避免装配和运维人员被锐边划伤，另一方面也能减少应力集中点，提升基座在长期受交变压力工况下的结构寿命。

　　从实际使用场景来看，这类基座常配套在小型自动化设备的气动控制回路里，比如小型贴标机、桌面型输送机的气路调压段，因为这类设备内部安装空间紧凑，对安装件的外形尺寸精度要求较高，一体化的基座结构能减少装配零件数量，降低现场装配的工时成本。在建模过程中，所有的尺寸标注都以实际装配需求为核心，没有冗余的结构设计，每一个凸台、凹槽、开槽都对应明确的装配或功能需求，比如基座底部的平面是整个零件的安装基准面，加工时要求一次装夹完成所有特征的铣削，避免二次装夹带来的形位公差偏差，保证各个安装面的位置度符合装配要求。另外在结构强度校核上，因为基座主要承受减压阀的自重和管路带来的径向应力，整体壁厚最小处保留了3mm的厚度，完全能满足1MPa以内的管路压力工况下的承载需求，不会出现基座变形导致的减压阀移位问题。
