减压阀用多孔安装式密封端盖结构

项目分类:阀门 发布时间:2024-12-10 ID:835962
  • 减压阀用多孔安装式密封端盖结构
  • 减压阀用多孔安装式密封端盖结构

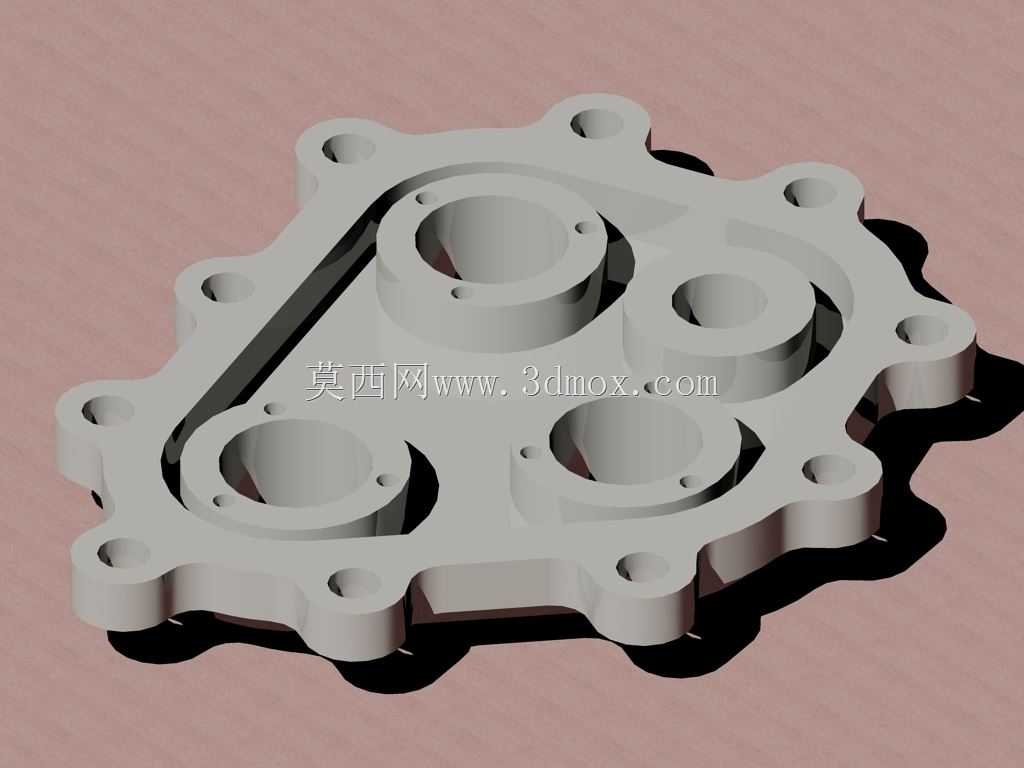

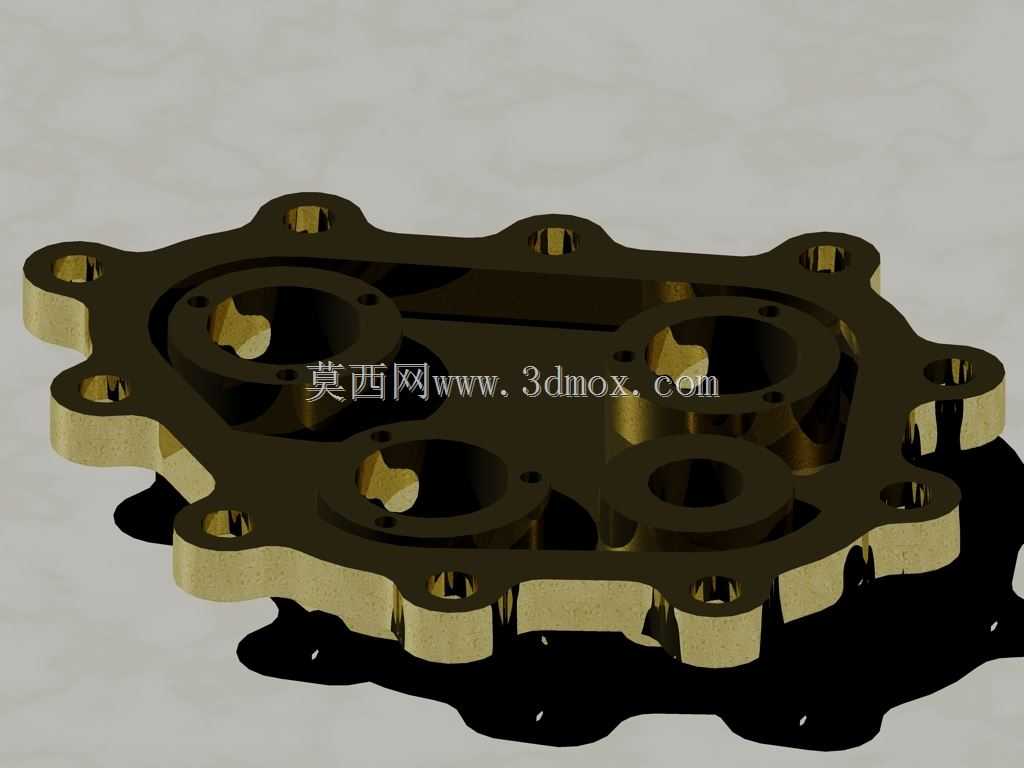

  这款端盖是减压阀总成中的核心承压密封零件,主要应用在工业流体输送管网的压力调节工位,配套在减压阀的阀体端面,承担腔体密封、内部元件定位、外部接口衔接的多重作用,在液压系统、给排水管网、工业气动控制回路、燃气输配支路的减压阀组件中都能见到同结构零件的应用。从结构设计来看,该端盖采用一体化铸造成型后机加工的工艺路线,整体轮廓为非对称异形布局,完全匹配减压阀阀体的端面型腔走向,没有多余的外伸结构,能最大化压缩减压阀的整体安装占用空间。端盖本体上均匀分布了12个贯通安装孔,孔位严格对应阀体端面的螺纹孔位置,安装时通过螺栓穿入锁紧,能保证端盖与阀体结合面的压力均匀分布,避免局部密封失效导致的介质泄漏。

  端盖面上凸起的四个同轴筒状结构,分别对应减压阀内部的阀芯腔、弹簧腔、压力反馈通道、导流通孔的定位止口,每个筒状结构的内径与端面都做了精加工处理,装配时可以直接嵌套入阀体对应的型腔内部,既可以作为内部阀芯、弹簧、密封垫的轴向定位基准,也能形成第二道密封屏障,减少结合面的介质渗漏风险。从安装边界来看,该端盖的最大外轮廓尺寸适配通径15-25mm的中低压减压阀,安装时端盖背面与阀体之间需要配套对应厚度的耐油橡胶或者聚四氟乙烯密封垫,螺栓锁紧扭矩需要控制在12-18N·m区间,避免扭矩过大导致端盖变形或者螺栓断裂,扭矩过小则无法保证密封比压。

  设计过程中,端盖的壁厚做了均匀化处理,所有转角位置都设置了R2-R3的铸造圆角,避免应力集中导致的承压开裂,同时针对介质流经的位置做了流道圆滑过渡,减少介质在腔体内的涡流损失,提升减压阀的压力调节稳定性。不同于常规圆形法兰端盖,这种异形布局的端盖完全贴合减压阀的内部流道走向,在保证结构强度的前提下,相比同通径的圆形端盖能减少约22%的材料用量,同时降低整体重量,更适合在安装空间紧凑的集成阀组、小型液压站、楼宇供水支管等场景使用。端盖的安装面平面度要求控制在0.02mm以内,表面粗糙度达到Ra1.6,保证密封垫受压后能完全填充结合面的微观间隙,在1.6MPa的额定工作压力下不会出现渗漏问题。

  四个凸起筒状结构的同轴度公差控制在0.03mm以内,保证内部阀芯运动时不会出现卡滞,确保减压阀的压力调节精度维持在标准允许的偏差范围内。在实际选型替换时,需要重点核对端盖的安装孔位分布、凸起筒的内外径尺寸、端盖整体厚度三个核心参数,只要这三个参数与原有端盖匹配,就可以直接替换安装,不需要对阀体进行二次加工。日常维护中,拆卸该端盖时需要注意避免敲击安装孔和凸起筒的定位面,防止定位面出现磕碰变形导致后续装配密封失效,重新装配时需要更换全新的密封垫,同时清理结合面的残留密封胶、锈蚀和杂质,保证结合面清洁无异物。
