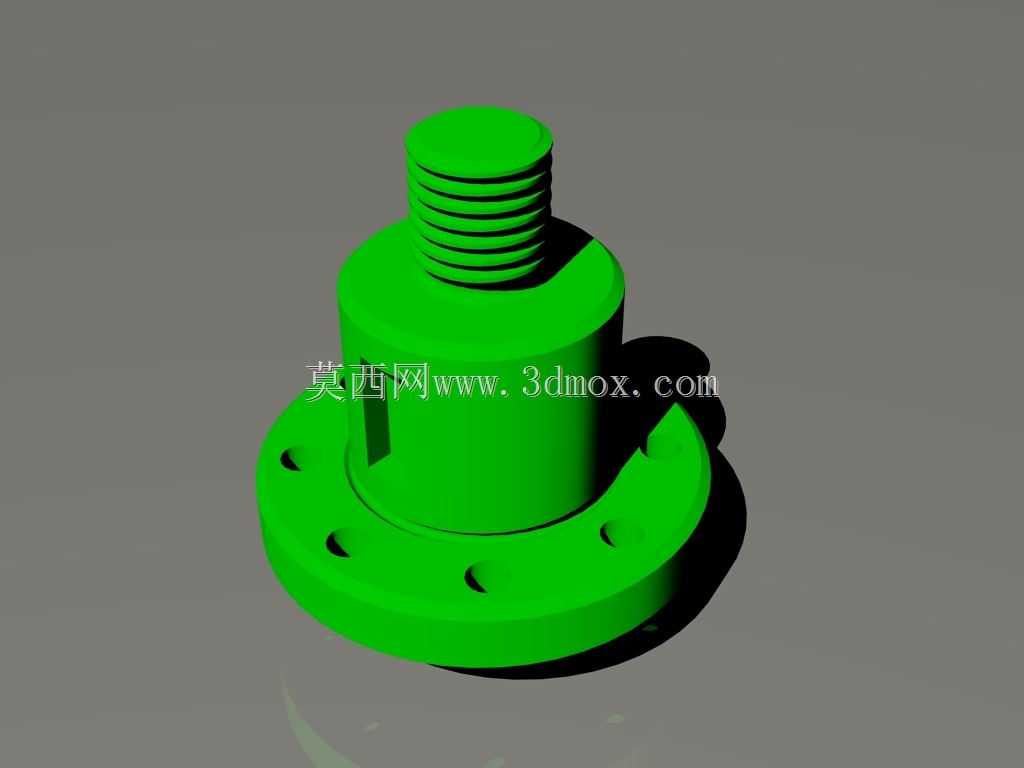

该阀体结构面向中低压流体管路的压力调节工位设计,整体采用底部法兰承载、上部柱段外接管路的布局,适配气动系统、小型液压站、水处理支路以及实验台流体回路中需要稳定出口压力的安装场景。法兰盘沿圆周均匀布置多个安装通孔,装配时可直接通过螺栓贴合在设备基座或管路对接端面上,孔位分布避开中心承压区域,拧紧后接触面受力均匀,能够抵消介质通入后产生的轴向反冲力,避免阀件在长期振动工况下出现松脱偏移。
上部柱体顶端加工出外螺纹段,用于旋接调压端盖或者外接管路接头,螺纹段下方预留的环形台阶可作为密封件安装位,装配O型圈或者平垫片后能够阻断介质沿配合缝隙外泄,柱体侧壁开设的侧向槽口为内部阀芯、弹簧组件的装入与限位提供操作空间,也可作为压力反馈介质的引流通路,让出口侧压力直接作用在阀芯承压面上,配合弹簧预紧力实现动态压力平衡。建模过程中先以中心轴线为基准搭建回转主体,保证法兰端面、柱体外圆、顶部螺纹段的同轴度控制在装配公差范围内,法兰盘上的安装孔采用圆周阵列方式生成,孔间距、孔边到法兰外缘的壁厚均按照常规承压阀件的设计余量校核,避免螺栓锁紧时孔位周边出现应力开裂。
底部法兰的厚度兼顾密封压紧刚度与整体重量控制,过薄会在螺栓预紧后发生翘曲导致密封面贴合不严,过厚则会额外占用安装高度、增加材料成本。上部柱体的外径与内部流道孔径匹配,壁厚满足常规工作压力下的承压要求,顶端外螺纹的规格选取通用管螺纹系列,现场维护时可直接选配标准接头与密封件,无需单独定制连接件。该结构没有额外设置侧向伸出的管路接口,整体轮廓紧凑,安装时仅需预留法兰盘外径对应的螺栓操作空间,轴向高度方向预留顶部接头的装拆距离即可,在排布密集的阀组柜内可以和其他阀件并排布置,减少管路弯折长度。
内部流道沿轴线方向贯通,介质流向平顺,流道转折处做圆滑过渡,降低高压介质通过时的湍流噪声与局部压力损失,阀芯往复运动的导向段与柱体内孔采用小间隙配合,保证调压过程中阀芯动作平稳,不会出现卡滞或者压力波动幅度过大的问题。法兰下端面作为主密封面,平面度要求较高,建模时保留完整的密封接触区域,不随意开设缺口,装配时配合密封垫即可实现端面静密封。整体结构把安装固定、管路连接、压力调节、密封防护几个功能整合在同一回转主体上,零件数量少,加工时可直接采用棒料车削完成外形、螺纹与流道加工,法兰孔后续通过钻削工序加工,工艺路线短,适合批量生产,在需要紧凑安装空间的调压管路中能够直接替换同安装尺寸的常规阀件,不用改动周边基座与管路布局。
- 上一篇:嵌入式自动凝胶分配执行机构设计
- 下一篇:精简版KEE减压阀结构设计三维作品
- 全部评论(0)
- 模板大小: 1.09 MB
- 售价:5金币
- 下载次数: 25
- 系统要求: Rendering,AutoCAD
- 软件分类: 阀门
