带减重孔花键孔双联圆柱齿轮结构

项目分类:3D模型 发布时间:2021-09-07 ID:265786
  • 带减重孔花键孔双联圆柱齿轮结构
  • 带减重孔花键孔双联圆柱齿轮结构

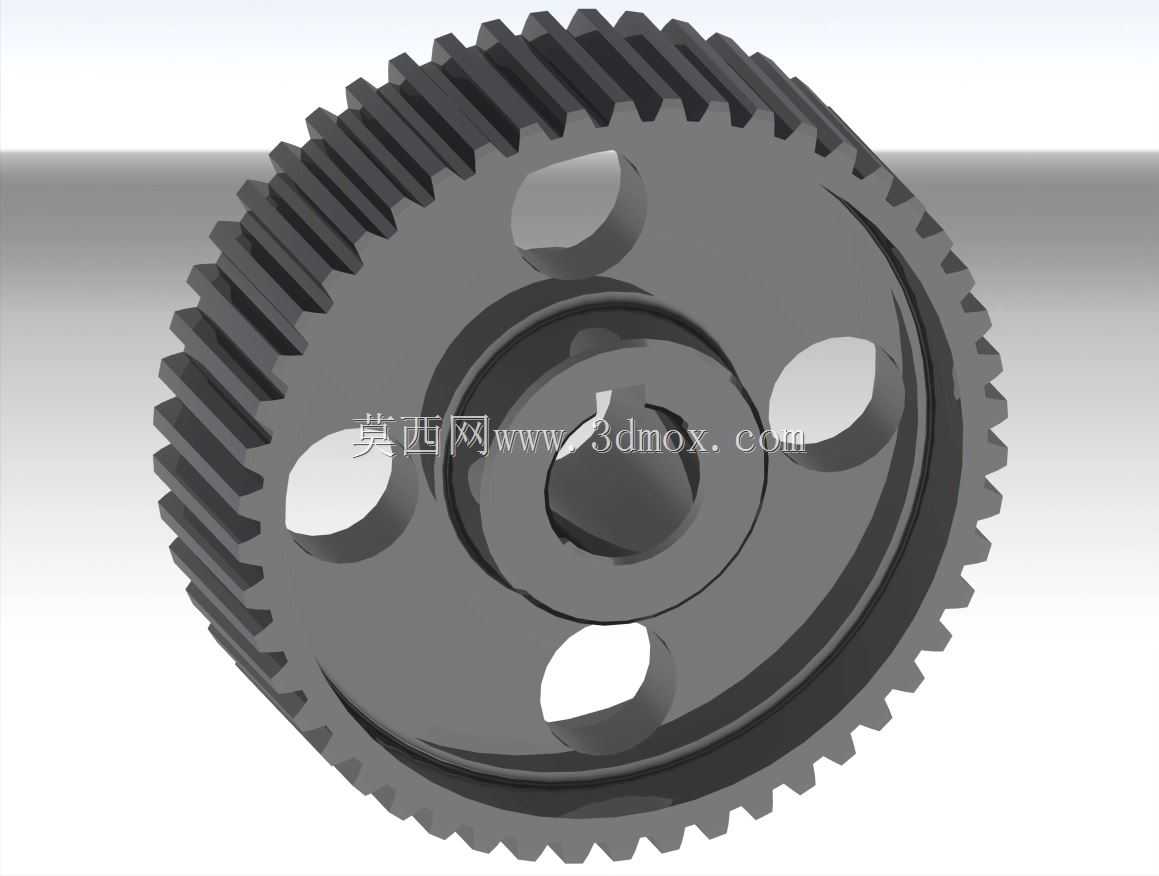

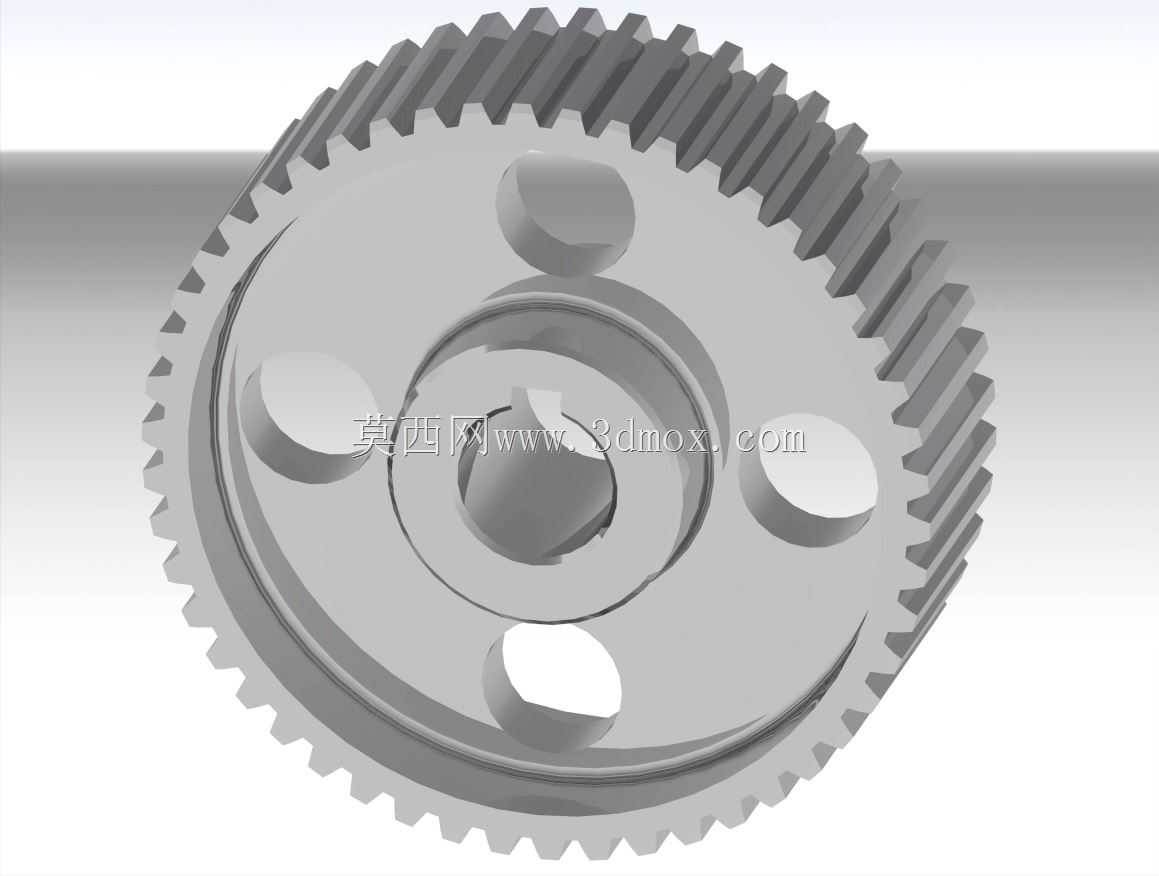

这类带端面减重孔、内花键安装位的圆柱齿轮,常应用在中小载荷的精密传动链中,比如轻工包装设备的进给传动组、小型自动化输送线的动力传递单元,也可配套在台式机床的进给箱变速结构里,承担定比扭矩传递的作用。从结构设计来看,齿轮采用单辐板搭配周向均布减重孔的形式,在保证轮体抗弯、抗扭刚度的前提下,尽可能削减了轮体自身重量,降低传动过程中的转动惯量,减少启停阶段的惯性冲击,适配频繁正反转的传动工况。内孔采用花键连接结构,相比普通平键连接,花键的齿面接触面积更大,承载能力更强,对中性更好,能保证齿轮与传动轴的同轴度,避免高速传动时出现偏载、轮齿局部磨损过快的问题,同时也方便装配时的轴向定位,配合轴上的挡圈或者轴肩就能完成轴向固定,不需要额外设计复杂的锁紧结构。轮齿部分采用标准渐开线齿形设计,齿向为直齿,加工难度相对斜齿更低,装配时不需要严格调整轴向啮合位置,维护更换的适配性更强,适合传动比固定、中心距预留空间有限的安装场景。端面的四个周向均布结构,其中三个为通孔减重结构,一个为带凸台的定位孔,既可以作为装配时的周向对位标记,也能在部分需要轴向锁定的场景下,穿入定位销配合轴套实现齿轮的轴向防转,避免重载下花键配合出现微幅窜动。设计时需要重点关注安装边界:内花键的小径、大径及键齿宽度要与适配传动轴的外花键参数完全匹配,保证配合间隙在传动公差允许范围内;轮齿的齿顶圆直径要匹配啮合配对齿轮的中心距,避免出现齿顶干涉或者侧隙过大的问题;辐板厚度、减重孔的孔径及孔边距需要经过强度校核,保证在额定扭矩下轮体不会出现辐板开裂、孔边应力集中导致的疲劳损坏。实际应用中,这类齿轮的润滑多采用脂润滑或者稀油飞溅润滑,端面的减重孔还能在齿轮转动时带动箱体内润滑油流动,提升啮合区的润滑冷却效果,带走轮齿啮合产生的热量,降低齿面胶合、点蚀的失效概率。
