减压阀用铸钢传动杠杆结构设计

　　在工业流体控制管路系统中，减压阀作为稳定下游压力的核心调压元件，其内部传动构件的可靠性直接决定整阀的调压精度与长期运行寿命，这款杠杆正是适配直动式或先导式减压阀内部力传递需求的核心受力构件。从实际工况适配角度看，该杠杆主要承担将膜片、弹簧组件的感知位移传递至阀瓣启闭端的作用，当阀后压力出现波动时，膜片产生的微小位移通过杠杆的力矩放大作用，带动阀瓣调整开度，快速抵消压力偏差，将下游压力稳定在设定区间，广泛应用于工业给排水、油气输送、化工制程、压缩空气管网等场景的减压阀组中，适配公称通径DN15至DN50区间的中低压减压阀产品。

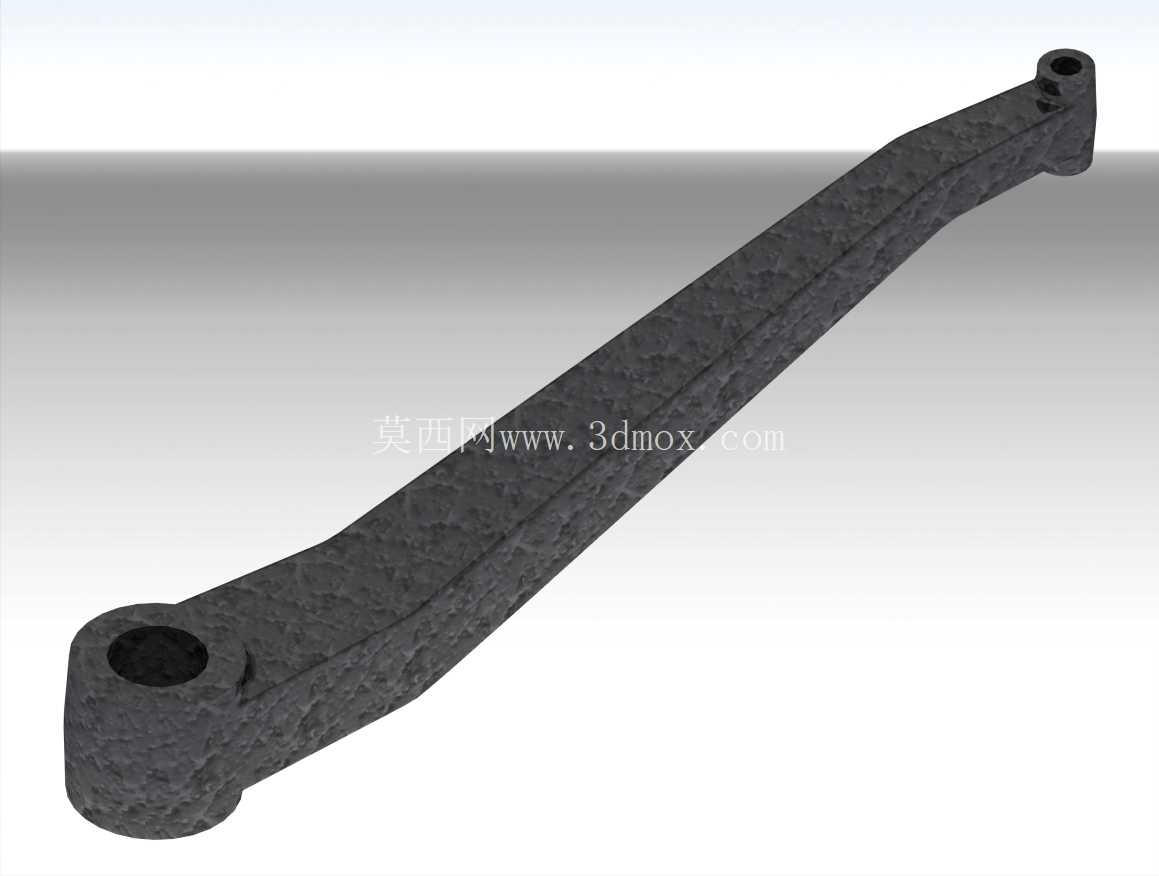

　　从结构设计逻辑来看，该杠杆采用两端带铰接孔的长杆式力矩放大结构，两端的同轴铰接孔分别对应膜片推杆端与阀瓣联动端的安装位，孔位的同轴度公差控制在IT7级以内，避免铰接传动过程中出现卡滞、偏磨问题；杆身采用变截面弧形过渡设计，从两端铰接位置向杆身中部逐步调整截面厚度，在保证整体抗弯强度的前提下尽可能降低构件自重，减少运动过程中的惯性迟滞，提升调压响应速度。杆身表面保留铸钢件的粗糙肌理，实际量产时可根据工况需求做喷丸、发黑或者镀锌处理，提升抗锈蚀能力，适配潮湿、有轻微腐蚀的工业管路安装环境。

　　从安装边界与尺寸适配角度，该杠杆的有效力臂长度根据减压阀的调压比需求做了匹配设计，两端铰接孔的孔径适配常规直径4mm至8mm的圆柱铰接销，安装时需在铰接孔内配套铜基衬套，降低往复摆动过程中的接触磨损，延长构件更换周期。安装过程中需保证杠杆的摆动平面与阀杆、膜片推杆的运动平面完全重合，平面度偏差不超过0.1mm，避免传动过程中产生侧向分力，导致阀瓣偏磨、膜片受力不均引发的泄漏或者调压失效问题。杠杆的摆动行程根据减压阀的全开至全关位的阀瓣行程做了限位匹配，两端的铰接位在极限位置不会与阀腔内壁产生运动干涉，预留的安全间隙不小于2mm，适配-10℃至120℃的常规流体工作温度区间，若用于高温蒸汽工况，可将材质替换为耐热铸钢，调整铰接孔的配合公差适配热胀冷缩带来的尺寸变化。

　　从受力特性来看，该杠杆在正常工作状态下主要承受交变弯曲载荷，设计时已通过有限元仿真对杆身应力集中位置做了圆弧过渡优化，两端铰接孔的位置做了局部加厚处理，避免长期往复摆动过程中出现孔位开裂、杆身塑性变形问题，正常工况下的设计使用寿命不低于10000次压力调节循环，满足工业阀门的长期免维护运行需求。在实际装配调试过程中，该杠杆与铰接销的配合间隙控制在0.05mm至0.1mm之间，间隙过小会导致高温工况下铰接位抱死，间隙过大则会产生传动空程，导致调压精度下降、压力波动超差。
