减压阀用内嵌加强筋式滚轮结构

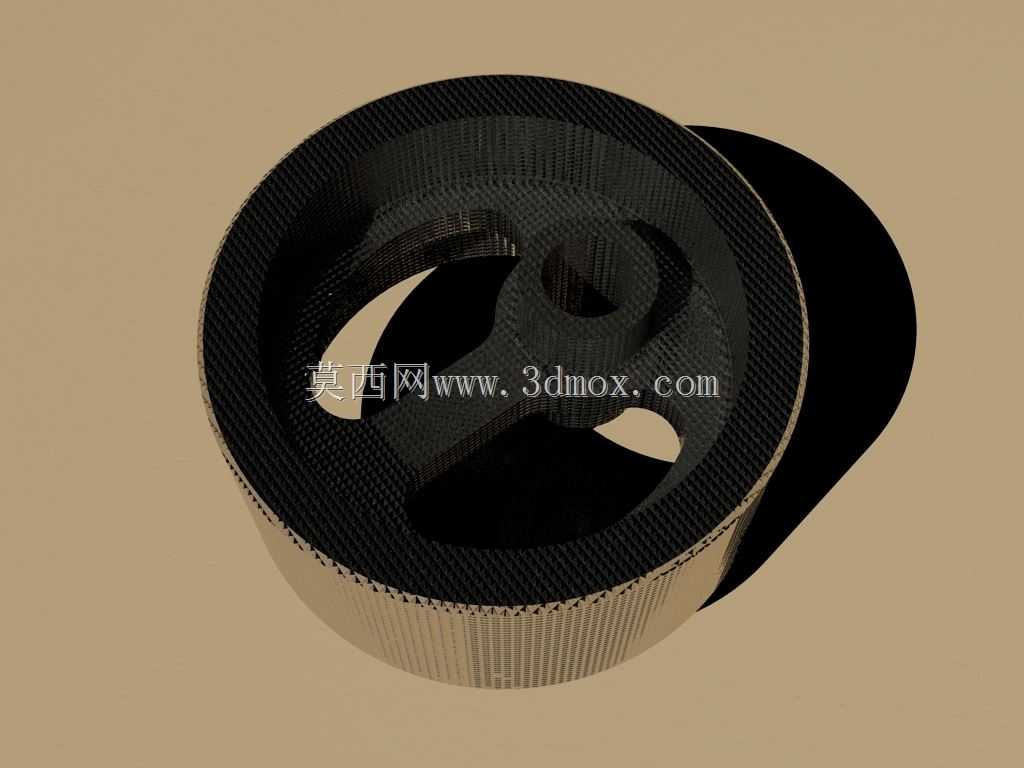

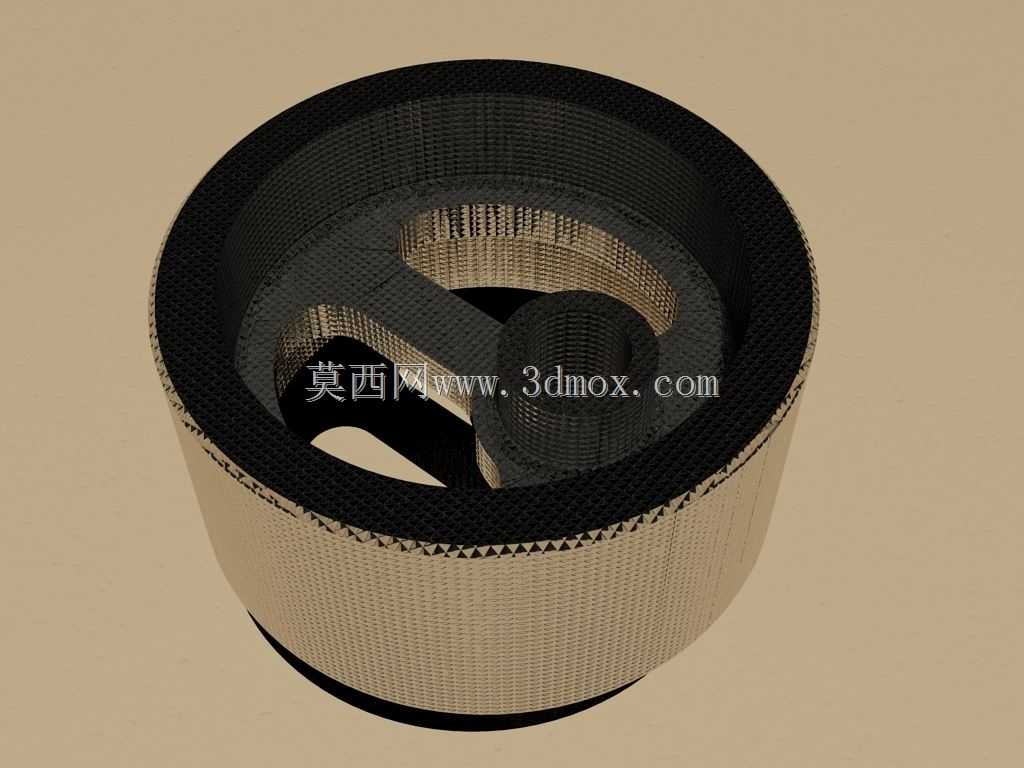

　　该轮体结构主要配套减压阀调压机构使用，在流体管路调压场景中承担手动调节时的传动与受力承载作用，日常工况下多暴露在调压操作端，需要承受操作人员施加的周向旋转扭矩，同时适配阀杆端部的安装定位需求，避免调压过程中出现打滑、偏移问题。从结构设计来看，轮体采用中空筒式构型，外层设置滚花纹理，增大操作时的接触摩擦力，即便操作人员戴防滑手套操作也能稳定传递扭矩，不会出现施力滑脱的情况；内部设置十字交叉式加强筋结构，在不额外增加整体重量的前提下，大幅提升轮体的抗扭刚度，避免长期反复施加扭矩后出现轮体开裂、筋板变形的问题，中心位置的安装孔与阀杆端部做适配设计，孔位周边做局部加厚处理，抵消安装锁紧时的局部压应力，防止孔位受压变形导致配合间隙过大。

　　设计过程中优先考虑了安装边界的适配性，轮体外径尺寸匹配常规减压阀的操作端安装空间，不会与阀体周边的管路接头、固定螺栓产生运动干涉，轮体高度控制在手动操作的舒适握持范围内，旋转时手指可完全贴合轮体外壁，施力过程更顺畅。轮体底部设置定位止口，安装时可与阀杆端部的定位台阶完全贴合，保证轮体与阀杆的同轴度，避免旋转过程中出现偏摆、卡顿的问题，内部筋板的排布方向与受力方向做对应优化，将操作时施加的周向力均匀分散到整个轮体侧壁，避免局部应力集中导致的结构失效。

　　外层滚花采用细密网纹构型，既保证足够的摩擦力，又不会因为纹理过深积累灰尘、油污，日常维护时只需简单擦拭即可保持表面清洁，轮体内壁与加强筋的连接处做圆弧过渡处理，减少应力集中点，提升结构的抗疲劳性能，即便在频繁调压的工况下也能长期保持结构稳定性。中心安装孔的公差配合按照阀杆的常用配合等级设计，既保证安装时的便捷性，不会出现过盈量过大难以装配的问题，又能避免间隙过大导致的旋转旷量，保证调压操作的精度。
