DN25PN25EN1092-1法兰连接构件

　　在工业管路系统的搭建与运维场景中，法兰是实现管路分段连接、设备与管路对接的核心承压构件，这款适配DN25公称通径、PN25公称压力的EN1092-1标准法兰，主要面向中低压流体输送管路的连接需求，常见于给排水管网、工业循环水系统、低压工艺物料输送管线、暖通空调管路等场景，可实现管道与管道、管道与阀门、管道与泵体等设备的刚性密封连接，相比螺纹连接、焊接连接，法兰连接具备可拆卸特性，便于后期管路检修、部件更换与系统改造，同时在25bar的公称压力下可保证连接部位的密封可靠性，避免流体渗漏问题。

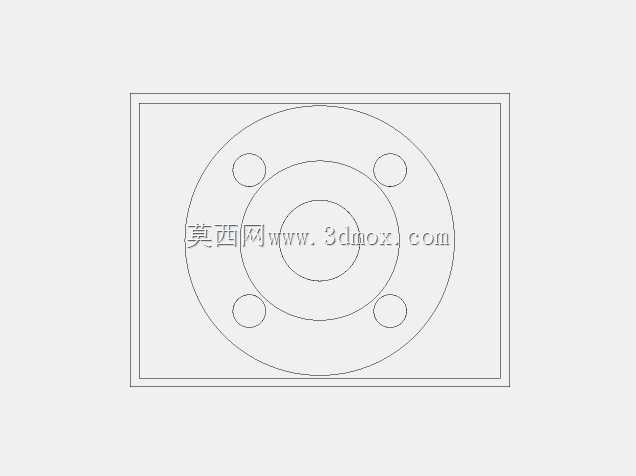

　　从结构设计来看，这款法兰采用板式平焊的结构形式，主体为圆盘状结构，中心开设与DN25通径匹配的通孔，保证流体输送的通流面积与管路内径一致，避免通径突变造成的流阻增大、紊流等问题；法兰盘面上均匀分布4个螺栓安装孔，孔位布局严格遵循EN1092-1标准的尺寸规范，可与同标准同规格的法兰、阀门法兰端实现完全互换，无需额外进行孔位修配。密封面采用突面形式，加工时保证密封面的平面度与表面粗糙度要求，安装时配合对应压力等级的非金属垫片，通过螺栓预紧力挤压垫片填充密封面微观间隙，实现管路的静密封，在25bar的工作压力下可稳定输送常温清水、中性流体等介质，不会出现密封失效渗漏的问题。从安装边界来看，这款法兰的外径、螺栓孔中心圆直径、螺栓孔直径、法兰厚度均严格执行EN1092-1标准中DN25PN25的参数要求，安装时需匹配M12规格的螺栓紧固件，螺栓预紧时需采用对角分次拧紧的方式，保证各个螺栓预紧力均匀，避免法兰面受力不均造成的垫片压偏、法兰变形等问题；法兰与管道连接时采用角焊缝焊接，焊接时需保证法兰端面与管道轴线的垂直度，避免对接时出现法兰面错位，影响密封效果。

　　在实际选型应用中，这款法兰适配外径33.7mm的公制管道，可直接与同规格的减压阀、球阀、闸阀等阀门的法兰端对接，也可用于管道变径处的过渡连接，在管路系统中既起到连接固定的作用，也可承受管路运行中的轴向拉力、径向剪力与内部介质压力，保证管路系统的结构稳定性。设计建模过程中，首先依据EN1092-1标准提取对应规格的尺寸参数，先绘制法兰的截面轮廓，通过旋转特征生成法兰主体结构，再绘制螺栓孔的分布圆，通过拉伸切除生成四个均匀分布的螺栓通孔，建模过程中对密封面、焊接坡口等关键部位的尺寸进行严格校验，保证模型尺寸与标准要求完全一致，可直接用于管路装配的干涉检查、管路应力仿真分析，也可导出二维工程图用于生产加工。

　　在实际工程应用中，这类标准法兰的互换性是选型的核心考量因素，严格遵循欧标EN1092-1的尺寸规范，可保证不同厂商生产的同规格法兰能够直接配对安装，无需现场二次加工，大幅降低现场施工的难度与成本；同时25bar的压力等级可覆盖多数民用、工业常规中低压管路的压力需求，适用场景广泛，从建筑内部的给排水管路到工厂的工艺循环水管路，再到小型换热机组的管路连接，都可采用这款法兰作为连接构件。在管路装配时，需注意法兰配对时的密封面对齐，垫片需居中放置，避免垫片偏位造成的密封失效，螺栓拧紧后需保证法兰面之间的间隙均匀，避免出现单侧间隙过大的问题；对于有防腐需求的应用场景，可对法兰表面进行镀锌、喷塑等防腐处理，提升法兰在潮湿、腐蚀环境下的使用寿命，避免法兰锈蚀造成的拆卸困难、密封面损坏等问题。
