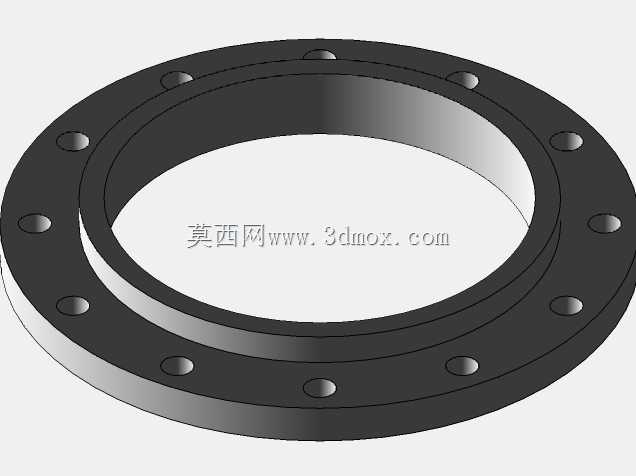

12英寸150LB带颈平焊突面法兰结构

　　在石油化工、市政给排水、工业循环水系统的中低压管路布设场景中，这类12英寸公称通径、150磅压力等级的带颈平焊突面法兰是管路对接作业里应用频次极高的连接件，区别于对焊法兰的高承压适配性，平焊结构的法兰在安装便捷性上更具优势，不需要提前对管端做复杂的坡口加工，普通施工班组借助常规焊接设备就能完成现场组对作业，能大幅缩短管线铺设的现场作业周期。从实际使用场景来看，这类法兰常被用在常温常压的工艺水管线、压缩空气支管线、低压排污管线的节点位置，突面密封面的结构设计，能配合非金属垫片实现可靠的静密封，在150LB对应的公称压力工况下，密封面的压紧力分布均匀，不会出现局部应力集中导致的垫片压溃或者密封失效问题。设计这类法兰结构时，首先要匹配对应压力等级的螺栓孔分布参数，12英寸规格的法兰沿圆周均匀布设螺栓孔，孔位的位置度公差需要严格控制，否则现场安装时会出现螺栓无法穿入、对接错边的问题，带颈部分的高度设计需要兼顾焊接操作空间和法兰整体刚度，颈段的过渡圆角不能过小，避免管路运行过程中应力集中在焊缝位置引发疲劳开裂。法兰的密封面突台高度有明确的工程要求，突台的表面粗糙度需要控制在合理区间，既要保证垫片安装时不会被表面毛刺划伤，也要避免表面过于光滑导致垫片受压后出现滑移泄压。

　　从安装边界来看，法兰的外径尺寸决定了管路对接时需要预留的操作空间，现场布设管线支吊架时，需要在法兰对接位置预留足够的螺栓紧固操作空间，不能让支吊架紧贴法兰外缘，否则后期检修更换垫片时无法完成螺栓的拆装作业。法兰的内孔尺寸需要和对接钢管的外径做匹配，平焊结构的法兰内孔比钢管外径大1到2毫米，方便现场组对时调整管线的同轴度，组对时法兰端面和钢管轴线的垂直度偏差不能超过工程允许的公差范围，否则对接完成后两片法兰之间会出现楔形间隙，螺栓紧固后垫片受力不均，很容易在管线试压时出现渗漏问题。

　　螺栓孔的布设采用跨中布置方式，也就是螺栓孔的位置对应相邻两个螺栓孔的中间位置对齐管线的垂直和水平轴线，这种布置方式能让法兰各个方向的受力更均匀，避免某一方向的螺栓受力过大出现拉长断裂的问题。在实际工程选型中，这类150LB等级的SO突面法兰适配的垫片多为橡胶石棉垫、三元乙丙橡胶垫或者改性四氟垫，密封面的突台结构能对垫片起到径向限位作用，避免管线内介质压力波动时垫片被吹出。法兰颈部的厚度设计需要和法兰盘的厚度做刚度匹配，不能出现颈段过薄导致焊接后法兰变形的问题，建模过程中需要对法兰的螺栓孔做阵列特征处理，保证每个孔的中心距误差控制在工程允许范围内，同时要在密封面位置预留合理的加工余量，方便后续金加工时达到要求的表面精度。

　　在管线系统运行过程中，这类法兰需要承受管线内介质的压力、管线热胀冷缩产生的轴向推力，还有管内介质流动产生的振动载荷，所以法兰盘的厚度设计需要满足对应压力等级下的刚度要求，不能在螺栓紧固后出现法兰盘翘曲变形的问题。很多现场施工出现的法兰渗漏问题，除了垫片选型不当、螺栓紧固力矩不均之外，很大一部分原因是法兰本身的形位公差不达标，比如法兰端面和轴线不垂直、螺栓孔位置度超差，导致两片法兰对接后存在强制组对的内应力，管线运行一段时间后内应力释放，就会出现密封面间隙变大引发渗漏。做这类法兰的三维结构设计时，需要严格遵循对应压力等级的尺寸规范，不能随意更改螺栓孔数量、密封面直径、法兰厚度这些核心参数，否则加工出来的成品无法和标准管路配件互换，现场安装时会出现无法对接的问题。另外法兰背面和钢管焊接的位置需要设计合理的焊接坡口角度，保证焊缝能够焊透，同时又不会因为焊缝过高影响法兰和垫片的贴合，焊接完成后需要对法兰密封面做二次找平处理，避免焊接热变形导致密封面平面度超差。
